Mega-säkring 200A JMP blå paket med 5 stycken

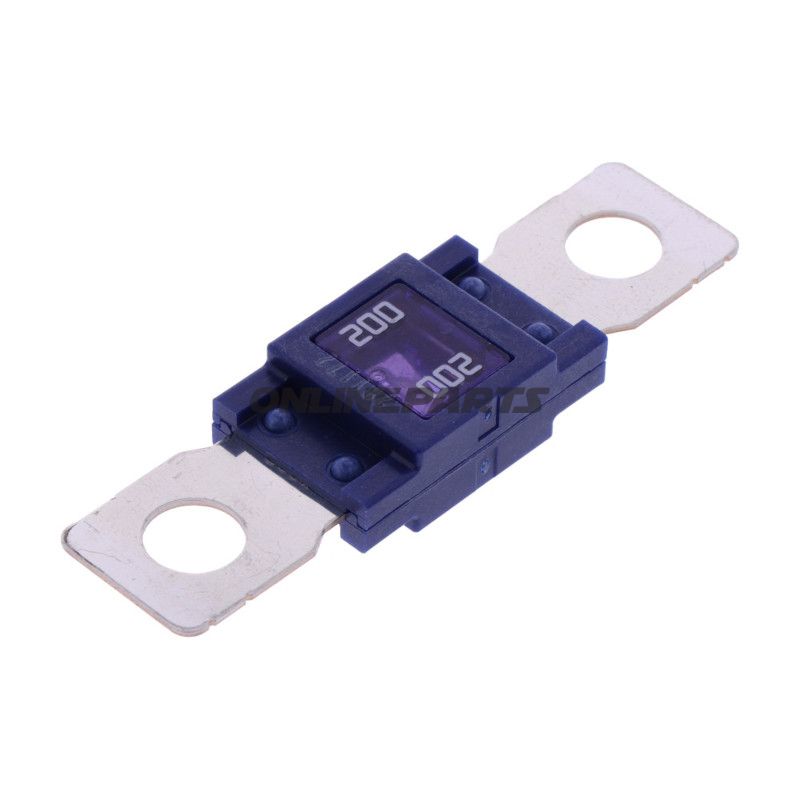

Mega-säkring 200 A med skruvanslutning — JMP (blå)

Produktöversikt: Denna Mega-säkring från JMP (MPN: 149.01.56, GTIN: 4043981410914) är en bolt-down (skruvanslutning) säkring dimensionerad för 200 A och upp till 32 V. Den blå kapslingen och de genomgående inspektionsfönstren gör det enkelt för tekniker att visuellt kontrollera säkringens tillstånd utan att demontera.

Funktion och tillämpning:

• Säkringens primära funktion är att skydda högströmskretsar i motorcyklar, ATVs och andra fordon eller system där stora strömmar kan förekomma. Den är utförd som en bolt-down mega-säkring, vilket säkerställer låg övergångsmotstånd och robust mekanisk anslutning.
• Fönster på båda sidor ger möjlighet till snabb visuell inspektion av säkringselementet, så man kan bedöma utlöst tillstånd utan att demontera hela enheten.

Material och konstruktion:

• Huset är tillverkat i värmebeständig termoplast, dimensionerat för drift i fordonsmiljöer med temperaturpåverkan och vibrationer.
• Monteringsdelen är utförd med diffusion tin-drop-teknologi, vilket förbättrar elektrisk förbindelse och motverkar korrosion i kontaktpunkter.
• Säkringens elektriska element och anslutningar är utformade för lågt övergångsresistans och stabil strömförsörjning vid höga belastningar.

Tekniska data och mått:

• Strömstyrka: 200 A
• märkspänning: upp till 32 V
• Hål- diameter för skruv: Ø 8,7 mm (gänganpassning: M8)
• Bultavstånd (hålavstånd): 51 mm
• Fysiska mått: ca. 68,8 x 19 mm
• Monteringsmoment: 12 Nm ± 1 Nm — följ momentkrav vid montering för att säkerställa korrekt kontakttryck utan att skada hus eller gängor
• Automatisk återkoppling: Nej (engångs-säkringselement)
• Färg: Blå (kapsling)

Standarder och kompatibilitet:

• Produktionen och designen följer relevanta standarder som ISO 8820-5 och JASO D612, vilket gör denna typ lämplig för användning i många fordons- och motorsportapplikationer.
• Bolt-down montering och M8-anslutning innebär att den passar in i befintliga mega-säkringshållare och fördelningstavlor som använder samma hålavstånd (51 mm) och skruvstorlek.

Praktiska anmärkningar för montering och underhåll:

• Kontrollera att monteringsytor är rena och fria från korrosion före installation. Använd rekommenderat moment (12 Nm ± 1 Nm) vid åtdragning.
• Visuell inspektion genom fönstren bör ingå i rutinunderhåll för att upptäcka uppbrända eller skadade säkringselement.
• Eftersom elementet inte är automatiskt återkopplingsbart, måste utlöstade säkringar alltid bytas ut mot identisk typ (200 A, bolt-down mega-säkring) för att behålla korrekt skydd och egenskaper.

Identifiering: Produkten märks av tillverkaren JMP och finns via MPN 149.01.56 eller GTIN 4043981410914. Dessa koder är användbara vid ombeställning eller verifiering av korrekt reservdel till ditt system.
