MDR 3/25 TRYCKVAKT G 1/2 25 bar

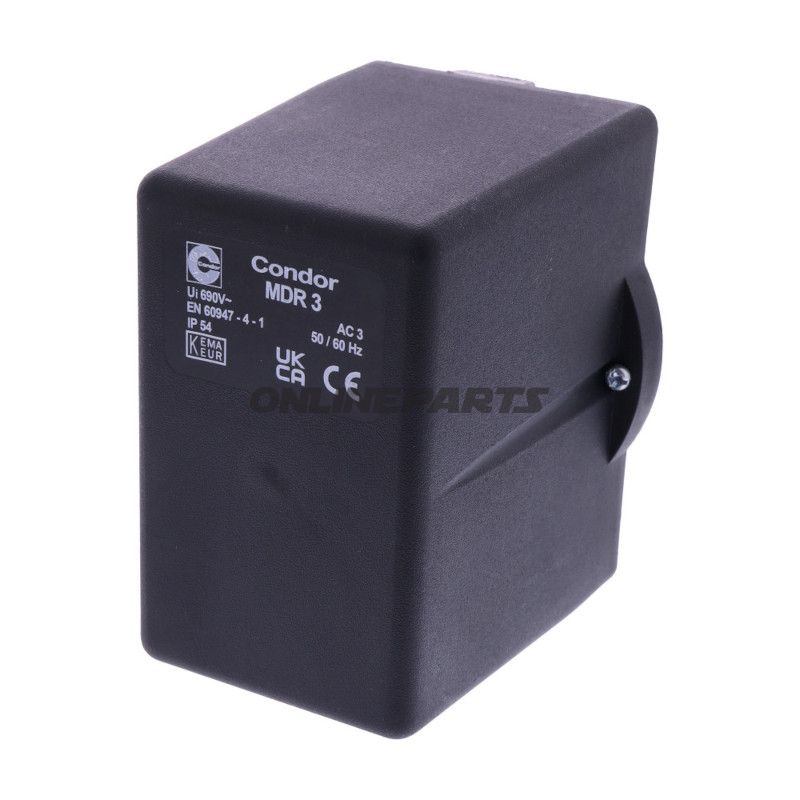

Tryckbrytare för kompressor — MDR 3/25, G 1/2, 25 bar (Condor typ)

Produktbeskrivning: Detta är en mekanisk tryckbrytare av typen MDR 3/25, avsedd för styrning av kompressortrycket. Enheten är förinställd till ett sluttryck kring 25 bar (arbetsområde 21,5–25 bar) och har en processanslutning i G 1/2". Produkten motsvarar Condor-originaldel nummer 227045 och levereras under tillverkarens reservdel-nummer (MPN) 650.02.74.

Funktion och användning:

• Övervakar trycket i ett kompressorsystem och aktiverar/avbryter elektrisk krets vid det inställda tryckpunkten.
• Lämplig för kompressorinstallationer och tryckluftssystem där ett sluttryck omkring 25 bar önskas.
• Observera: Enheten har ingen inbyggd on/off-kontakt (dvs. levereras endast som tryckrele — elektrisk styrning måste anslutas separat i överenskommelse med systemets krav).

Tekniska data och prestanda:

• Typ: MDR 3/25 (Condor-utförande)
• Trykområde (förinställning): cirka 21,5–25 bar
• Procestillslutning: G 1/2"
• Effektbeteckning: 7,5 kW (anger maximal motorstyrka som tryckbrytaren kan hantera vid koppling)
• MPN (tillverkarens reservdelnummer): 650.02.74

Material och konstruktionsegenskaper:

• Kropps- och interna komponenter är tillverkade för industriell användning med fokus på stabil mekanisk funktion och lång livslängd. (Specifika material beror på tillverkarens variant; vid behov av materialsdokumentation rekommenderas kontakt med leverantörens tekniska datablad.)
• G 1/2" processgänga utförd i korrosionsbeständigt material lämpligt för fordons- och industriella tryckluftsapplikationer.
• Inre kontaktmekanism dimensionerad för angiven effekt (7,5 kW), vilket bör matchas med den anslutna elektriska belastningen och styrkretsens krav.

Kompatibilitet och montering:

• Montering direkt på tryckluftledning eller tryckkärl med G 1/2"-anslutning.
• Passar som ersättningsdel för Condor-originalnr. 227045 och kan användas i system som tidigare har använt MDR 3/25‑typen.
• Elektrisk anslutning kräver korrekt dimensionerade kablar och kontrollkomponenter — tryckbrytaren levereras utan huvudavstängning, så slutkoppling av kretsen ska utföras enligt gällande el-installationsregler.

Säkerhet och drift:

• Kontrollera att systemets maximala drifttryck och den elektriska belastningen inte överskrider enhetens angivna värden.
• Vid montering och underhåll rekommenderas användning av lämpliga tätningsmedel och momentvärden för G‑gäng för att undvika läckage.
• Regelbunden inspektion av kontaktpunkter och mekanik rekommenderas i tung driftssituationer för att säkerställa pålitlig koppling över tid.

Identifikation: Denna tryckbrytare är märkt med tillverkarens reservdelnummer MPN 650.02.74 och motsvarar Condor-original 227045. GTIN anges inte i de tillgängliga uppgifterna.

Användningstips för mekaniker: Vid utbyte av en befintlig MDR 3/25: kontrollera fysiska mått, gängtyp (G 1/2"), elektriska kontaktkrav och att sluttrycket ligger inom 21,5–25 bar. Använd måttverktyg för att bekräfta korrekt funktion efter montering.
