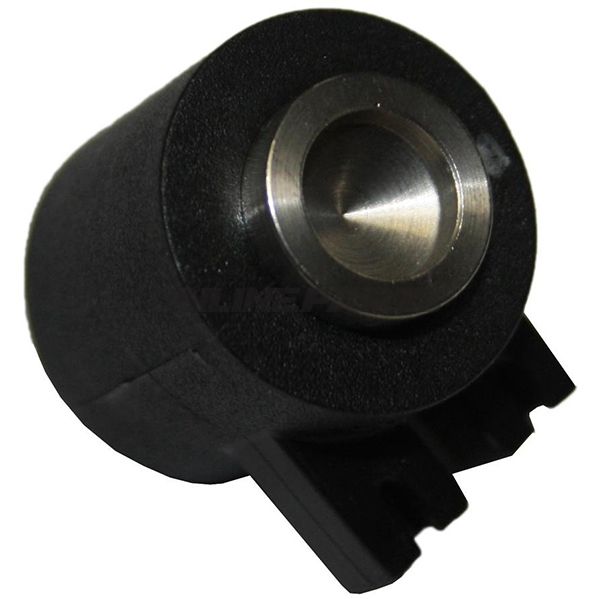

Mätare / givare ojämnhet Geodyna 4026235

Mätomvandlare / mätinstrument för obalans – Geodyna 4026235

Detta mätinstrument, ofta benämnt mätomvandlare eller sensor för obalans, används för registrering av obalans i roterande system på balanseringsmaskiner som Hofmann Geodyna. Enheten (GTIN 8054081084536, MPN 677.00.19) är en original Hofmann-designad komponent som används för att omvandla mekanisk rörelse/obalans till ett mätbart signal för maskinens styrning och display.

• Funktion: Sensoren registrerar obalanspulser från det roterande arbetsstycket och skickar dessa som elektriska signaler till balanseringsenhetens elektronik. Den möjliggör exakt bestämning av obalansens storlek och vinkel, så balanseringen kan utföras korrekt.
• Materialval och konstruktion: Huset är tillverkat i plast kombinerat med ståldetaljer, vilket ger en balans mellan låg vikt, dimensionell stabilitet och nödvändiga mekaniska toleranser. Plastdelen skyddar elektronik och interna mekanismer mot damm och lätt fukt, medan stålele­menten säkerställer korrekt passning och monteringsstabilitet.
• Dimensioner och fysisk information: Yttre diameter Ø 20 mm, längd 23 mm och höjd 25,5 mm. Färgen är svart. Dimensionerna gör sensorn kompakt och kompatibel med standard monteringshus på Geodyna-system.
• Kompatibilitet: Ange som Hofmann originaldel med referensnummer EAA0260D59A, 4026235 och 6717253. Används främst på Hofmann Geodyna-balanceringsmaskiner, men kan vara kompatibel med andra maskinvarianter som använder samma mekaniska och elektriska gränssnitt. Vid utbyt­ning bör man kontrollera fysisk passform och elektriska kontakt- och anslutningsspecifikationer.
• Elektriska betraktningar: Produktdata från leverantören specificerar inte separata elektriska parametrar i denna beskrivning. Vid felsökning eller utbyte rekommenderas det att jämföra med maskinens service-manual för korrekt spänningsnivå, signaltyp (t.ex. pulser/analog) och kabeldragning.
• Originalitet och identifiering: GTIN 8054081084536 och MPN 677.00.19 ingår i produktens identifikation. Att detta är en Hofmann-originaldel säkerställer att form, dimensioner och monteringsreferenser matchar fabriksstandarder för Geodyna-enheter.

Användningstips för mekaniker: Vid montering ska du säkerställa ren och korrekt fysisk placering i sensorfästet eller hållaren, åtgärda eventuella låsmuttrar/klipps och kontrollera elektriska förbindelser för korrosion eller mekanisk slitage. Testa sensorn funktionsmässigt via balanseringsmaskinens testprogram före slutgiltig omtest av balansen.

Begränsningar och kontrollpunkter: Beskrivningen är baserad på angivna mått och materialbeskrivning (plast/stål). Den innehåller inte detaljer om inre elektroniska komponenter eller exakta elektriska specifikationer — dessa finns i maskinens tekniska manual eller fabrikardatablad. Se till att korskolla artikelnummer (EAA0260D59A, 4026235, 6717253) och MPN/GTIN vid beställning för att undvika felaktiga leveranser.

Produktens identifierande data: GTIN 8054081084536, MPN 677.00.19. Referensnamn i systemet: Geodyna 4026235 (Hofmann-originaldel).
