Manometer SAUERST. O-315 N

Manometer för hydraulik/tryck, EWO SAUERST.O-315 N (0–315 bar)

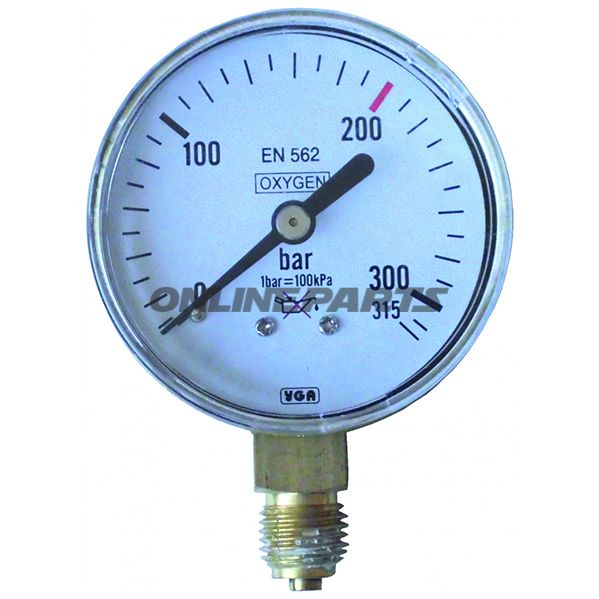

Produktöversikt: Detta manometer från EWO, modell SAUERST.O-315 N (MPN: 659.36.77, GTIN: 4030875006001), är en säkerhetsmätare avsedd för mätning av högt tryck upp till 315 bar. Instrumentet levereras med vertikal front/tynanslutning G 1/4" och är konstruerat i enlighet med norm EN 562 (tidigare DIN 8549).

Funktion och säkerhet: Manometerns primära funktion är exakt avläsning av systemtryck i hydrauliska kredslopp och andra högtrycksapplikationer. Instrumentet är utfört som en så kallad säkerhetsmätare: vid sprängning av fjäder- eller mätningselementet öppnar en avlastningskanal bak på huset, så eventuella fragment och tryckutjämningar leds bort från fronten. Detta minskar risken för att delar kastas framåt vid intern svikt och följer därmed kraven i EN 562.

Skala och markeringar: Slutvärdet på skalan är 0–315 bar, vilket gör den lämplig för krävande hydrauliska system. Det finns en synlig röd referens-/larmlinje vid 200 bar, som hjälper till snabb visuell bedömning av om systemet närmar sig en förutbestämd gräns.

Material och utförande:

• Hus och mätkammare är tillverkade av material lämpade för tryktåliga miljöer med fokus på korrosionsbeständighet och mekanisk hållbarhet.
• Fjädersystem och interna rörliga delar är dimensionerade för upprepade belastningar upp till mätarens maximala skala utan synlig avvikelse i noggrannhet vid korrekt användning.
• Aflastningsöppningen är integrerad i bakkappen för att säkerställa säker avledning vid intern svikt utan att kompromissa frontglas eller ansiktsyta.

Anslutning och montering: Instrumentet har en vertikal anslutning med gänga G 1/4", som är standard i många hydraulikinstallationer. Den vertikala ingången gör det lämpligt för panelmontering eller direkt montering på manifold, där axellutrymme framför instrumentet är nödvändigt. Kontrollera täthet och använd lämpligt packningsmaterial vid installation för att undvika läckage och förorening av systemet.

Användningsområden och kompatibilitet: Lämpligt för hydrauliska system, teststationer och industrimaskiner, där mätområdet 0–315 bar är relevant. Eftersom instrumentet överensstämmer med EN 562 passar det till applikationer där säkerhetskrav vid trycmätning är påkallade. För kompatibilitet med särskilda vätskor (hydrauloljor, syntetiska vätskor m.m.) bör materialvalet i kundens system bedömas i förhållande till tätningsmaterial och hussmaterial.

Teknisk identifikation: Tillverkare: EWO. Modell: SAUERST.O-315 N. MPN: 659.36.77. GTIN: 4030875006001.

Anmärkningar till användaren: Måttinstrumentet levereras som en enhet; emballage- och fraktenheter kan variera. För att bibehålla noggrannhet och livslängd rekommenderas korrekt installation, regelbunden kontroll och undvikande av tryckstöt över max. skala. Vid särskilda krav på precision eller kalibrering hänvisas till tillverkarens specifikationer och kalibreringsprocedurer.
