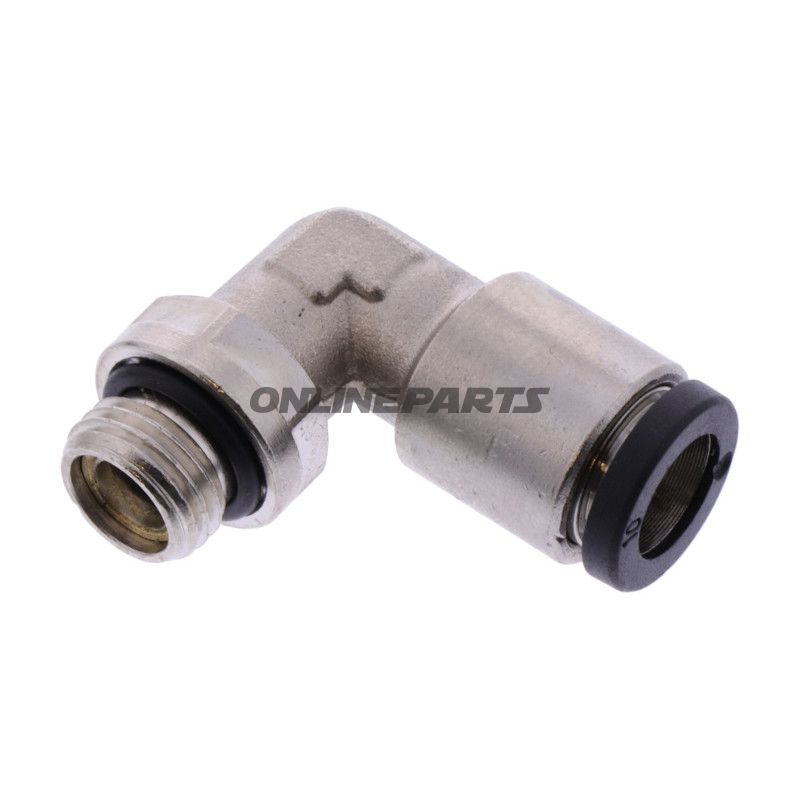

Vinklad push-in-stiftsanslutning 10 mm, gänga G 1/4 – till PA-rör

Produkt: Vinklad push-in-stiftsanslutning för plaströr (PA) med 10 mm yttre diameter. Ursprungssdel från Riegler (MPN: 656.06.30). Denna variant anges också som artikelnummer 754.014-10 i vissa materiallistor.

Funktion och användning

• Stiftsanslutningen kopplar ett 10 mm PA-rör till en komponent med G 1/4 gänga i 90° vinkel, vilket ger en mer platsbesparande ledning vid behov av vinklad anslutning.
• Push-in-principen ger snabb och verktygsfri montering: röret skjuts in i låseringens låsning och förbindelsen hålls mekaniskt tät utan användning av klämmor eller lim.
• Används typiskt i pneumatiska eller vätskeförande system på motorcyklar, verkstäder och industriella installationer där platsbegränsningar eller önskemål om omdirigering av slang/ledning kräver en vinklad anslutning.

Material och egenskaper

• Fittingens hus är tillverkat i material valda för motstånd mot mekanisk belastning och vanlig driftpåverkan (Riegler-originalkvalitet). Materialet är utformat för att motstå slitage, vibrationer och vanliga driftstemperaturer. (Specificerad materialangivelse framgår normalt av tillverkarbladet för MPN 656.06.30).
• Låsning och tätning är konstruerad för säker fasthållning av PA-rör med minimal risk för läckage vid korrekt montering. tätningar är kompatibla med standard pneumatiska medier och typiska vätskor som används vid underhåll och systemuppbyggnad.
• G 1/4-gänga säkerställer kompatibilitet med standardiserade komponenter och portsdimensioner inom hydraulik/pneumatik där G-gängor används.

Kompatibilitet och mått

• Rörtillförsel: PA-rör, 10 mm yttre diameter (kontrollera rörets exakta toleranser vid etablering av tätt förbindelse).
• Gängförbindelse: G 1/4 (dokumenterad standardgänga, passar till motsvarande G 1/4-portr).
• Vinklad utförning: 90° (vinklad koppling) för optimerad rördrag i trånga installationer.

Tekniska fördelar för mekaniker och proffs

• Snabb montering och demontering för service och utbyte utan behov av specialverktyg.
• Robust fastsättning av PA-rör med minimalt platsbehov vid vinklad anslutning.
• Standardgänga (G 1/4) för enkel integration i befintliga system och komponenter.
• Original Riegler-kvalitet (MPN 656.06.30) minskar osäkerhet om passform och prestanda jämfört med oprövade kopiprodukter.

Identifiering

• Varumärke: Riegler – artikelmatch till tillverkarens sortiment rekommenderas vid krav på dokumentation och reservdelshantering.
• MPN: 656.06.30 (används för beställning och kontrollunderlag).
• Andra referensbeteckningar: 754.014-10 förekommer i vissa leverantörskataloger och beskriver samma vinklade stiftsanslutning till 10 mm PA-rör med G 1/4.
• GTIN: Ej uppgift för denna post — kontrollera leverantörens datablad vid behov av streckkoder för lagerhantering.

Monterings- och underhållsnoter

• Skär röret rakt och ta bort eventuella grader innan insättning för att säkerställa korrekt grepp i låsringen.
• Kontrollera att gängytor och tätytor är rena innan samling för att undvika läckor.
• Vid upprepad demontering rekommenderas inspektion av tätning och låsering; byt ut vid synligt slitage eller deformation.

Vid behov av tekniska datablad eller specifik materialinformation hänvisas till Rieglers produktdokumentation för MPN 656.06.30 eller leverantörens tekniska support.
