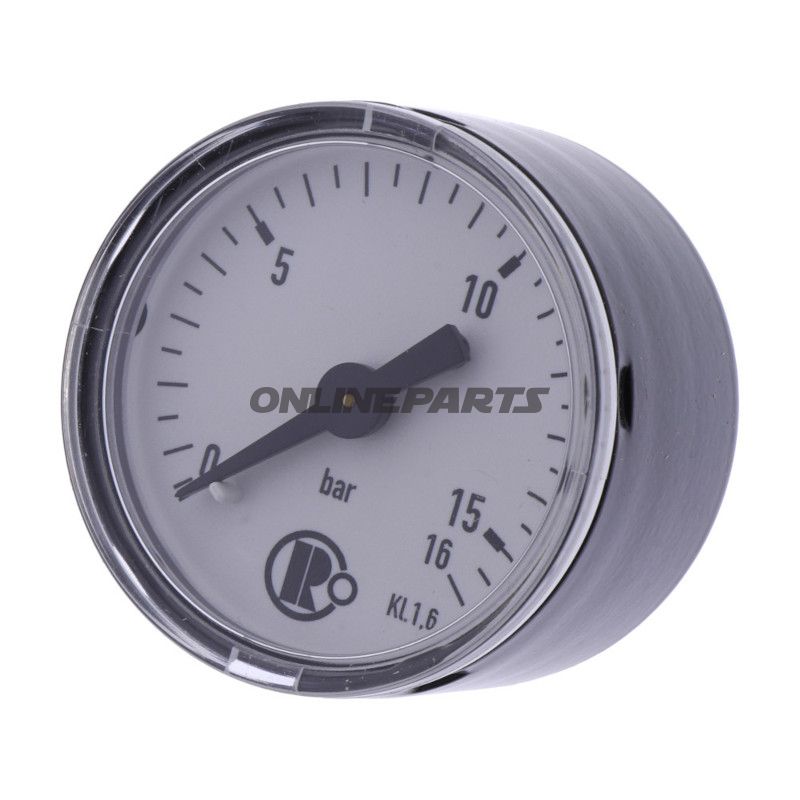

Manometer 16 bar, Ø40 mm, G 1/8 — bakåtvänd anslutning
Produkt: Manometer för mätning av tryck upp till 16 bar, med 40 mm urtavla och bakåtvänd G 1/8"-anslutning. Tillverkaren är Riegler, modellnummer (MPN) 656.03.84, GTIN 4047322015448.
Detta manometer är utformat för direkt mekanisk tryckmätning i hydraulsystem, lufttryckssystem och andra tekniska installationer där en kompakt, pålitlig instrumentering krävs. Den bakåtvända (rear) G 1/8"-anslutningen gör den lämplig för panelmontering där mätanslutningen är dold bakom instrumentpanel eller en armaturplatta.
- Mätningsområde: 0–16 bar, analog visning.
- Skivdiameter: Ø 40 mm — kompakt storlek för trånga monteringsförhållanden.
- Anslutning: G 1/8" (bakåtvänd), normaliserad gänga för enkel integration i befintliga fittings och ventiler.
- Model och märke: Riegler, MPN 656.03.84, GTIN 4047322015448.
Funktion och användning
Manometrets primära funktion är att leverera en visuell avläsning av tryck i system upp till 16 bar. Den analoga urtavlan ger snabb orientering om driftstryck, maximal belastning och eventuellt tryckfall. Bakåtvänd anslutning förenklar installationsarbete i paneler, kontrollboxar och inbyggda instrumentlösningar där fronten ska vara fri från kopplingar.
Material och konstruktion
Riegler-manometrar i denna serie är vanligtvis utförda med ett korrosionsbeständigt urkass och ett klart frontglas för god läsbarhet. Gänganslutningen i standard G 1/8" säkerställer kompatibilitet med mässings- eller rostfria adaptrar och kopplingar. Instrumentets mekaniska rörliga delar är tillverkade för blygsam slitagebeständighet under normal drift. Beskrivning av exakta material (t.ex. kassmetal, membranmaterial) bör verifieras mot tillverkarens tekniska datablad om krav på aggressiva medier eller hög kemikaliebeständighet föreligger.
Tekniska fördelar
- Kompatibel standardanslutning (G 1/8") för enkel montering i panel eller rörinstallation.
- Kompakt Ø40 mm-skiva gör den lätt att integrera i täta instrumentpaneler.
- Analog avläsning utan strömbehov; lämplig för enkla övervakningsuppgifter och nödstoppövervakning.
- Tillverkarens identifikation (Riegler, MPN 656.03.84) gör det enkelt att hitta reservdelar eller motsvarande modeller vid service.
Kompatibilitet och installation
Installationen kräver lämplig G 1/8"-anslutning i panelen eller i rörledningen. Vid panelmontering ska korrekt moment vid åtdragning av gängan säkerställas för att undvika deformation och läckage. Om mediet är aggressivt, vid hög temperatur eller korrosivt bör du kontrollera materialkompatibilitet eller använda lämpliga mellanläggsfittings/material för att skydda instrumentet.
Anmärkningar
GTIN 4047322015448 och MPN 656.03.84 anges för entydig identifikation vid inköp och service. Kontakta Rieglers tekniska dokumentation för detaljerade uppgifter om noggrannhetsklass, vibrationsbeständighet, kapslingsklass och godkännanden om dessa parametrar krävs i din applikation.
