Manometer 1000 Bar 1/4Für Hydraulisch Handpumpe

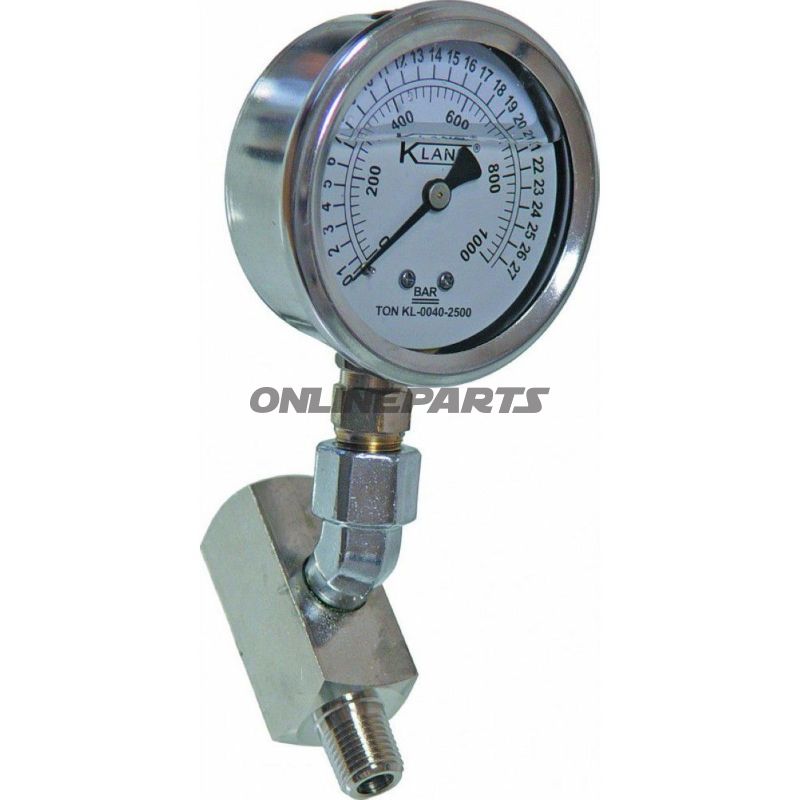

Manometer 1000 bar (Ø71 mm) med 1/4" NPT-anslutning till hydraulisk handpump

Varumärke: Gedore Automotive — detta manometer levereras under Gedore Automotives produktnamn och är identifierat med MPN 617.11.93 och GTIN 4046459002932.

Detta manometer är utformat för att mäta hydrauliskt tryck upp till 1000 bar och är avsett för montering mellan en hydraulisk handpump och hydraulikslang. Instrumentet ger en direkt avläsning av systemtrycket och inkluderar en extra tonskala som kan göra det lättare att avläsa förändringar i tryck vid rutininspektion eller vid trycktest.

• Mätningsområde: 0–1000 bar.
• Mätarter: Ø 71 mm — tillräckligt stor för tydlig avläsning i verkstadsmiljö.
• Anslutning: 1/4" NPT invändigt gänga, lämplig för standard hydraulikanslutningar med matchande gängtyp.

Funktion och användning
Manometern skruvas direkt mellan pump och slang, vilket gör det möjligt att kontrollera trycket under arbete, test och felsökning. Avläsningen används för att verifiera att systemet uppnår önskat tryck och för att kontrollera trycktoppar eller läckage i samband med belastningstester.

Materialval och egenskaper
Gedore Automotive-manometrar är vanligtvis tillverkade med ett huskonstruktion och skiva i metalllegeringar som tål verkstadsmiljöer. Glas eller klart plast täcker skivan för att skydda visaren mot smuts och slag. Gängor och inre anslutningsdelar är utförda i material som är kompatibla med hydraulikoljor för att minimera korrosion och läckage vid korrekt montering. Konstruktionen är avsedd för mekanisk robusthet och stabil avläsning, inte för vibrationsfyllda permanenta installationer utan ytterligare dämpning.

Kompatibilitet och installation
Manometerns 1/4" NPT-gänga är vanligt förekommande i hydraulikverktyg och handpumpar; se till att använda lämpligt tätningsmedel för NPT-gäng (t.ex. PTFE-tejp lämplig för hydraulik) och undvik överstramning för att skydda både gängan och manometerväsket. Instrumentet är avsett för kort- till medellång användning i samband med test och servicearbete istället för som en del av permanenta, vibrationsutsatta rörledningar utan ytterligare stöd.

Tekniska fördelar

• Kompakt och lätt att montera mellan pump och slang för direkt mätning.
• Hög mätningskapacitet (upp till 1000 bar) täcker de flesta handpumpars testområden.
• Ø71 mm skiva ger bättre läsbarhet vid verkstadsarbete.
• Gedore Automotive-identifikation samt MPN 617.11.93 och GTIN 4046459002932 för enkel referens i reservdelshantering och dokumentation.

Noteringar
Kontrollera alltid att manometerns maximala tryck överstiger eller motsvarar det tryck som väntas i ditt system. Använd lämplig installationsmetod (tätningsmedel, moment) och undvik att utsätta instrumentet för kontinuerliga sidolaster eller stark vibration utan avlastning. Om det finns behov av certifierad kalibrering eller spårbar dokumentation vid trycktester bör detta hanteras separat i förhållande till det levererade instrumentet.
