Manometer 0-10/16 Bar

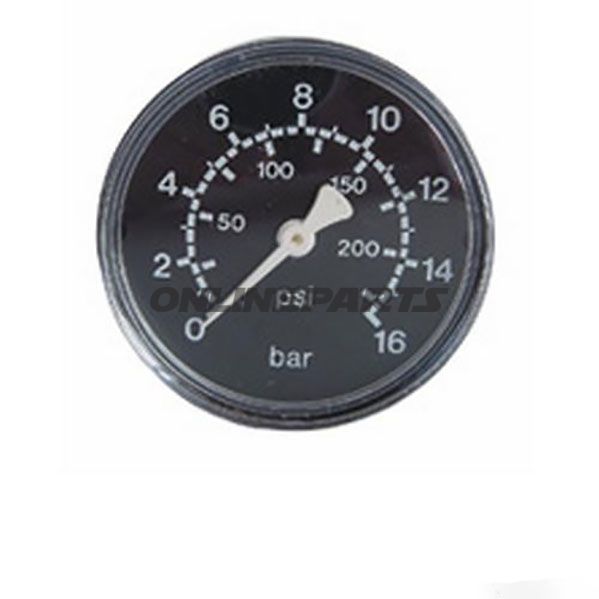

Manometer 0–16 bar (Ø63 mm) för trycmätning i horisontella installationer

Detta manometer från EWO (GTIN: 4030875005523, MPN: 656.10.96) är avsett för mätning av pneumatiska eller hydrauliska tryckfall, där ett kompakt panelmonterat instrument med G 1/4"-anslutning önskas. Instrumentets målgrupp är mekaniker och motorcykelägare som behöver ett enkelt, robust mätinstrument för kontroll och felsökning av trycksystem, t.ex. tryckregulatorer och kompressorapplikationer.

Funktion och användning

• Anger systemtryck i området 0–16 bar med omedelbar visning via en rund skala (Ø63 mm).
• Lämpligt för horisontell montering (waagerecht), vanligtvis på regulatorer eller monteringsplattor med G 1/4" gänga.
• Användningstips: För bästa upplösning och läsbarhet rekommenderas en mätområdeutnyttjande på cirka 2/3 till 3/4 av skalan — t.ex. en tryckreduceringsventil med regleringsområde 0,5–10 bar i kombination med detta manometer (0–16 bar) ger god läsbarhet och noggrannhet inom relevant arbetspunkt.

Material och konstruktion

• Skal: Plast (ABS) — korrosionsbeständigt, lätt och med tillräcklig mekanisk hållbarhet för vanliga verkstadsmiljöer.
• Gängor och inre anslutningar: Messing — ger god tätning och motståndskraft mot vanliga tryckmedier.
• Framskiva: Plastskiva — ger låg vikt och mindre risk för glasbrott vid vibrationer eller slag.
• Skivfärg och kontrast: Svart skal med vitt tryck (skala), vilket säkerställer god läsbarhet under vanliga ljusförhållanden.

Tekniska egenskaper

• Visningsområde: 0–16 bar (anges som 0–10/16 bar i titeln, men skalan går till 16 bar).
• Anslutning: G 1/4" (standard BSPP) — vanligt förekommande i pneumatiska komponenter och regulatorer.
• Nogrannhetsklass: 2,5 (ger en praktisk balans mellan precision och kostnad i verkstads- och maskinmiljöer).
• Max arbetstemperatur (Tmax): 60 °C — lämplig för vanliga kompressor- och regulatorcirkulationer, inte avsedd för höga temperaturapplikationer.

Kompatibilitet och användningsöverväganden

• Fungerar direkt med tryckreduceringsventiler och regulatorer med G 1/4"-utgång. Kontrollera gängdimning (BSPP) vid installation.
• Ingen rekommendation för mätning av aggressiva kemikalier eller medier som angriper mässing eller plast; vid sådana medier bör materialval verifieras.
• Vid hög vibrationspåverkan bör man överväga vibrationsdämpning eller en annan typ av skiva för att förlänga livslängden.

Praktiska anmärkningar

• EWO-manometret (varumärke EWO, MPN 656.10.96) är tillverkat för att ge en klar, stabil avläsning i vanliga verkstads- och industrimiljöer, utan överflödiga funktioner som elektrisk utgång eller förstärkt hus.
• Kontrollera monteringsposition (kan vara specificerad för horisontell användning) och använd lämpliga packningar eller tätmedel vid montering i metall- eller plastblock.

Produktoplysninger (insatta naturligt): tillverkaren EWO anger denna modell under MPN 656.10.96 och GTIN 4030875005523. Specifikationerna hjälper till att matcha manometern till regulatorers regleringsområde, vanligt där man önskar ett instrument som täcker tillräckligt över maximitempen utan att kompromissa läsbarheten i det relevanta arbetsområdet.
