Manometer 0-10/16 bar

Manometer 0–16 bar (Ø63, lodrätt, G 1/4 nederst) för tryckmätning

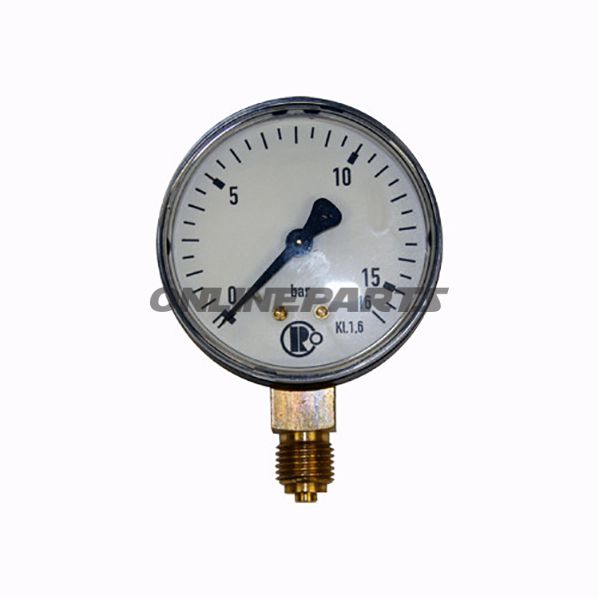

Produktöversikt: Detta manometer från EWO (MPN: 656.10.70, GTIN: 4030875005639) är en mekanisk säkerhetsmätare med skala upp till 16 bar och ett mätområde på 63 mm. Instrumentet är avsett för lodrätt montering och har en nedersta processanslutning i G 1/4. Det används för visning av tryck i slutna system där en robust, enkel och direkt avläsning är nödvändig.

Funktion och användning:

• Visar omedelbart systemtryck på en lineär skala 0–16 bar, lämplig för kompressorer, trycklufts­system, hydrauliska kretsar och generella processanläggningar.
• Lodrätt orientering innebär att instrumentet är optimerat för montering med visaren uppåt, vilket ger korrekt avläsning och minskar belastning på intern mekanik vid fel monteringsriktning.
• Nedersta G 1/4-anslutning gör det enkelt att integrera i standard rör- eller fittingskonfigurationer, vanligtvis vid maskinpaneler eller på komponentblock.

Material och konstruktion:

• Utförande med plastkåpa: kabinet i teknisk plast ger god korrosionsbeständighet och låg vikt, vilket är fördelaktigt i miljöer där metalskador eller kemisk påverkan kan förekomma.
• Inre rörelse och mätande element är utfört i material anpassade för mekanisk manometri (vanligen bimetall/spole/rörformat mätande element beroende på intern konstruktion), utformat för stabil avläsning över normalt arbetsområde.
• Från glas (eller plastfönster) skyddar skala och visar; materialval minskar reflexion och säkerställer läsbarhet under vardagliga driftsförhållanden.

Tekniska egenskaper och begränsningar:

• Skärmområde: 0 till 16 bar. Skalan är linjär och avsedd för statiskt eller långsamt varierende tryck; inte avsedd för högfrekventa pulser eller hydrauliska stötar utan lämplig dämpning eller säkerhetsåtgärder.
• Ansutning: G 1/4 (nederst) — använd lämpligt tätningsmedel eller packning vid montering för att säkerställa tät försegling mot läckage.
• Montering: lodrätt. Vid andra monteringsriktningar kan mätprecision och mekanikens livslängd påverkas negativt.
• Plastkåpa minskar korrosionsrisk, men bör bedömas i förhållande till aggressiva kemikalier eller höga driftstemperaturer; kontrollera kompatibilitet före medieexponering.

Kompatibilitet och användningsöverväganden:

• Lämplig för montering på paneler, manifolder och rör med G 1/4-anslutning. Kan ofta ersätta liknande manometrar med samma monteringsmått och skala, men kontrollera fysisk djup och monteringsfläns vid utbyte.
• Ej lämplig för mätning av aggressiva eller mycket korroderande gaser/vätskor utan ytterligare skydd eller lämplig membranseparation.
• För applikationer med frekventa tryckspikar rekommenderas dämpning (t.ex. kopparrörsspiral eller dämpningsmembran) för att skydda mätande elementet och förlänga livslängden.

Märke och identifikation: EWO levererar detta manometer under artikelnummer MPN 656.10.70; GTIN 4030875005639 kan användas vid beställning och lagerhållning för entydig identifikation.

Underhåll och säkerhet:

• Rutinkontroll: kontrollera regelbundet för mekaniska skador, tätning vid G-nippling och korrekt visning runt nollpunkten.
• Undvik överträdelser av mätområdet; upprepade överskridanden kan leda till permanent avvikelse i noggrannhet.
• Byt ut vid synliga skador på höljet eller fönstret eller vid oregelbunden viserörelse.

Produkten lämpar sig väl för mekaniker och motorcykelägare som behöver en praktisk, korrosionsbeständig tryckmätare i kompakt utförande för system upp till max 16 bar. EWO:s GTIN och MPN är införlivade för att förenkla igenkänningen vid inköp och reservdelshantering.
