Main Board Pf751/7310Butler 86Sc56201

Huvudkort till Butler PF751/7310 (Butler 86SC56201) – moderkort för styrning

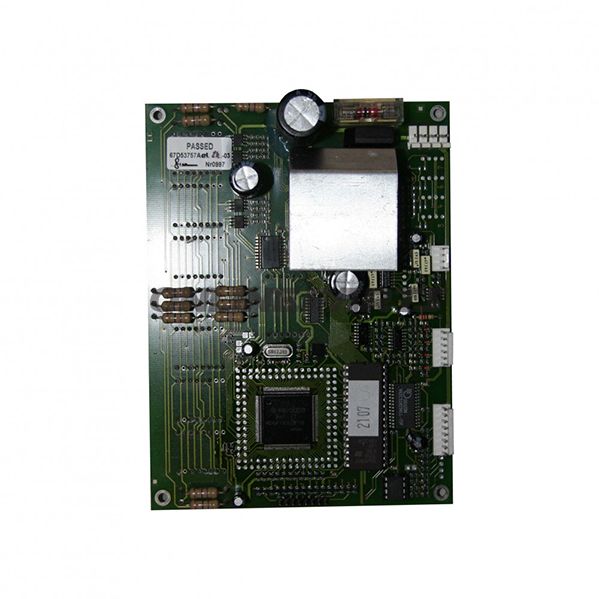

Produkt: Huvudkort till Butler PF751/7310 (referensnummer Butler 86SC56201). Denna tryckta kort fungerar som moder-/styrkort i den angivna Butler-enheten och hanterar den elektriska kopplingen och signalfördelningen mellan komponenter i maskinens styrmodul.

Funktion: Huvudkortet koordinerar interna signaler, strömfördelning och anslutningar till perifer komponenter i Butler PF751/7310-enheten. Det används som ersättningskort när befintligt moder-/kort är defekt, har komponentfel eller skador orsakade av t.ex. överspänning, fukt eller fysisk påverkan. Montering sker vanligtvis genom att byta ut det defekta kortet i chassit och ansluta befintliga kontakter och kabelkammare.

• Kompatibilitet: Designad för Butler PF751/7310-enheter med referensnumret 86SC56201. Användare bör kontrollera serienummer och fysisk layout på det befintliga kortet för att säkerställa direkt passform och matchning av kontaktplatserna.
• Mått: Längd 160 mm, bredd 120 mm. Dessa dimensioner är viktiga vid bedömning av monteringsplats och skruvhål i chassit.
• Ursprung och märke: Levereras under märket Blitz Rotary, och delen motsvarar Butler-originaldelen angiven i dokumentationen (MPN 677.05.64).

Material och konstruktion: Kortet är tillverkat i standard PCB-material med måttgivna isolations- och ledningsbanor, lodpunkter och monteringshål. Komponentvalet på ett sådant huvudkort inkluderar vanligtvis standardpassiva komponenter (motstånd, kondensatorer), kopplingskontakter och eventuella IC:er för styrning och signalbehandling. Materialvalet fokuserar på elektrisk stabilitet och mekanisk passform snarare än estetik. Det anges inte särskilda ytbehandlingar eller konformell beläggning i leveransdata; vid behov av extra skydd mot fukt eller vibration rekommenderas lokal efterbehandling eller kontroll av relevans i serviceproceduren.

Teknisk identifikation: Tillverkarens reservdelensnummer (MPN) är 677.05.64. GTIN anges inte i tillgängliga data. MPN och märke ingår i reservdelsspecifikationen och hjälper till att hitta rätt hårdvara för service och reservdelshantering.

Montering och serviceanvisningar:

• Följ tillverkarens avbrytnings- och demonteringsprocedurer: koppla ur ström, dokumentera förbindelser och fotografera kontaktplaceringar före demontering.
• Kontrollera fysisk passform av skruvhål och kontakter före permanent fastsättning.
• När ett kort i en styrmodul byts ut ska anslutningarna kontrolleras för korrosion eller skador; byt ut vid behov för att undvika fel efter montering.
• Om kortet visar tecken på värme- eller vätskeskador bör även närliggande komponenter inspekteras.

Användning i praktiken: Målgruppen är servicetekniker och erfarna motorcykelentusiaster eller mekaniker som utför reparationer på Butler PF751/7310-enheter. Beskrivningen och MPN 677.05.64 kan användas vid beställning av reservdel eller vid kontroll i reservdelsdatabaser under varumärket Blitz Rotary.

Obs: Inga GTIN anges i produktuppgifterna. Se till att jämföra MPN (677.05.64), fysiska mått (160 x 120 mm) och kontaktlayout med den defekta enheten för att säkerställa korrekt reservdel.
