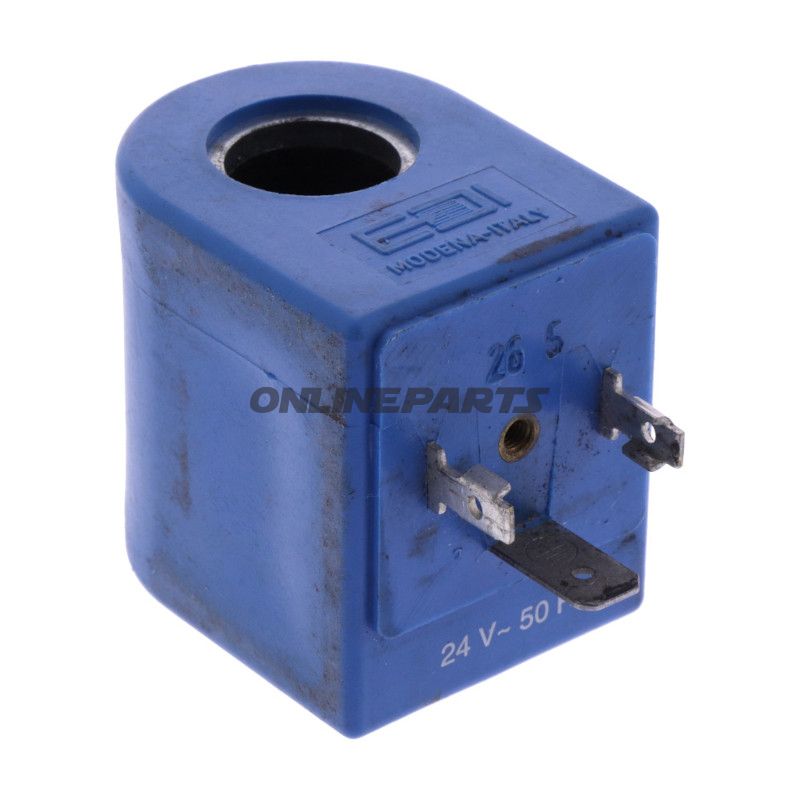

MAGNETSPULE BLÅ 24 V 980300

Magnetspole 24 V (blå) till elektromagnetisk ventil / solenoid

Produkt: Magnetspole i blå färg beräknad för 24 V AC-drift. Modellen är identifierad som Nussbaum MPN 652.21.22 och motsvarar det ursprungliga delenummer 980300.

Funktion

• Spolen omvandlar elektrisk energi till ett magnetfält, som driver ventilens rörliga kärna (ankare) vid 24 V AC.
• Den används vanligtvis i elektromagnetiska ventiler och solenoider där en utbytbars spole monteras utanför ventilens magnetram.
• Lämplig för verkstadsbytte eller reparation av befintliga ventiler där fysiska mått och spänning överensstämmer.

Material och konstruktion

• Konstruktionen består av en isolerad kopparlindning i ett yttre plasthölje (blå färg). Materialvalet ger god elektrisk ledningsförmåga (koppar) och mekaniskt skydd (hård plast/termoplast).
• Isoleringsmaterial och plastklädsel är dimensionerade för typiskt industriellt bruk vid 24 V AC; det finns inga angivna extra certifieringar i produktdata, så användningen bör bedömas med avseende på omgivningsförhållanden (temperatur, fukt, vibration).
• Inre diameter (Ø): ca 14 mm — viktig för korrekt monteringsstorlek på ventilens magnetkropp.
• Fysiska mått: L/H/B (angivna som L/Vikt / H i källan): cirka 39 × 32 × 41 mm. Kontrollera dessa mått mot den befintliga spolen före montering.

Tekniska detaljer

• Nominal spänning: 24 V AC.
• Färg: Blå (hjälper vid identifikation i verkstaden).
• Inre diameter: 14 mm — monteringsdimension för ventilkärna/bolt.
• Passar som ersättningsspole för Nussbaum originaldel 980300 (MPN 652.21.22).

Kompatibilitet och montering

• Designad som utbytesspole till ventiler och solenoider med matchande innerdiameter och elektrisk spänning på 24 V AC.
• Innan montering: avbryt strömmen, kontrollera mått (Ø 14 mm och yttre dimensioner) samt pol-/anslutningsform. Se till korrekt tätning och att isolationsförhållanden upprätthålls.
• Om ventilkroppen har andra mekaniska eller elektriska krav (t.ex. annan anslutningstyp eller högre temperaturklass), bör kompatibiliteten verifieras med tillverkarens uppgifter.

Märke och identifikation

• Varumärke: Nussbaum — angiven MPN är 652.21.22, och spolen motsvarar det ursprungliga delnumret 980300.
• GTIN anges inte i de tillgängliga uppgifterna; använd MPN och originaldelnummer vid sökning eller reservdelsförfrågan för att säkerställa korrekt matchning.

Praktiska kommentarer

• Eftersom produktdata inte innehåller strömförbrukning (VA/Ω) eller temperaturklassificering, rekommenderas det att mäta eller verifiera dessa värden vid osäkerhet, särskilt vid permanent drift eller krävande miljöer.
• Byt endast till spolar med samma spänning och lämpliga mekaniska mått för att undvika överhettning eller utebliven funktion.

Sammanfattning

Denna blå magnetspole från Nussbaum (MPN 652.21.22), motsvarande originaldel 980300, är en 24 V AC-spole med inre diameter ca 14 mm och yttre dimensioner omkring 39×32×41 mm. Den är avsedd som reservdel till elektromagnetiska ventiler och solenoider; kontrollera mekanisk och elektrisk kompatibilitet före montering. GTIN är inte uppgivet i produktdata.
