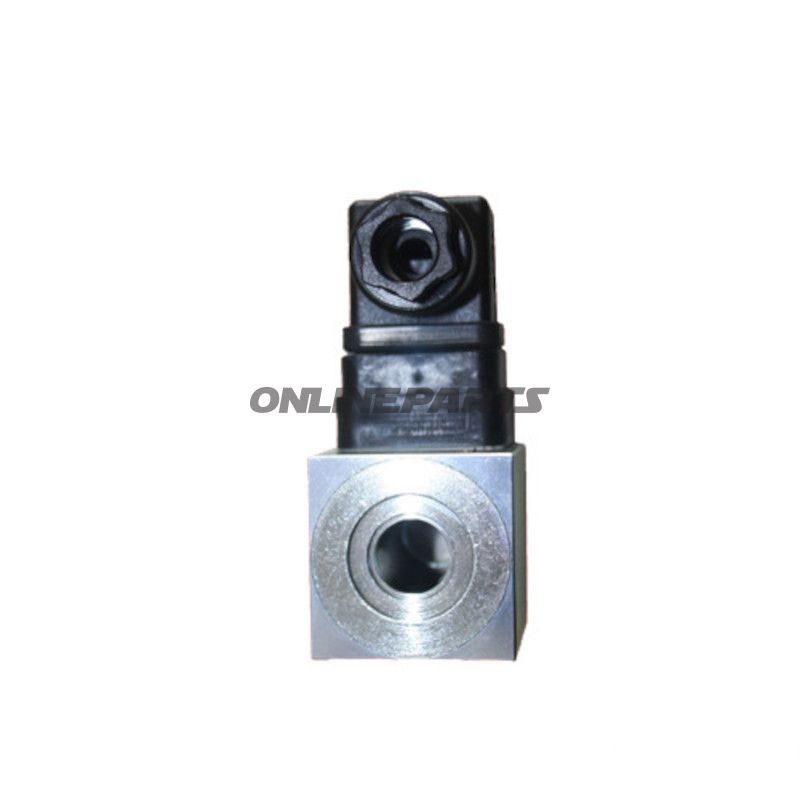

Magnetsystem 230 V till magnetventil – SLIFT (Pitlift)
Produkt: Magnetspole till magnetventil, modell SLIFT. Levereras från tillverkaren Pitlift och identifieras ofta via reservdelsnummer (MPN) 650.38.33.
Funktion
Magnetsystemet är en elektromagnetisk enhet avsedd att aktivera en magnetventil vid 230 V växelström. När spolen tillförs ström, bildas ett magnetfält som flyttar ventilsens armatur eller kärna, vilket öppnar eller stänger flödet i den anslutna ventilen. Denna typ av spole används vanligtvis i hydrauliska eller pneumatiska styrsystem, inklusive lyftutrustning och verkstadslampor, där exakt elektrisk styrning av ventiler är nödvändig.
Material och konstruktion
- Yttre material: kombination av stål och teknisk plast. Stålkomponenterna hanterar mekanisk belastning och magnetfält, medan plastdelar isolerar elektriska komponenter och skyddar mot damm och fukt.
- Dimensioner: cirka 60 mm (längd) x 36 mm (bredd) x 82 mm (höjd). Dessa mått är relevanta vid montering och platsbehov i ventilstyren eller på manifolder.
- Elektrisk specifikation: designad för 230 V AC. Se till korrekt nätanslutning och säkring i överensstämmelse med lokala installationskrav.
Kompatibilitet och användning
Modellen benämns SLIFT och används som ersättnings- eller reservdel i system som kräver en 230 V magnetspole. Pitlift som varumärke och MPN 650.38.33 gör det möjligt att jämföra med befintliga installationer eller beställa rätt del. GTIN är inte angivet för denna vara; vid behov av entydig batch- eller leverantörsidentifikation rekommenderas kontakt till återförsäljare eller tillverkare.
Tekniska fördelar och överväganden
- Robust kombination av stål och plast ger en balans mellan mekanisk hållbarhet och elektrisk isolation.
- Kompakta dimensioner gör spolen enkel att montera i trånga utrymmen och standardventilhus.
- Designad för 230 V AC innebär bred kompatibilitet med industriella och verkstadsinstallationer, men det är viktigt att bekräfta spännings- och frekvenskrav i den konkreta anläggningen.
- Kontrollera termisk belastning och driftcykel (kontinuerlig/avbruten drift) i förhållande till spoluppvärmning och isolationsklass; sådana specifikationer fås oftast i tillverkarens tekniska datablad.
Montering och underhåll
- Vid montering: se till korrekt orientering i ventils spolkåpa och säkra elektriska anslutningar i enlighet med gällande regler.
- Kontrollera anslutningar för korrosion och mekanisk fastsättning vid serviceintervaller.
- Byt vid synliga skador på isolering eller vid funktionsfel; fel i spolen kan orsaka förbindelse- eller överhettningsproblem i ventilstyrningen.
Identifikation
Varumärke: Pitlift. MPN: 650.38.33. GTIN: inte angivet.
Om det finns behov av ytterligare tekniska data (t.ex. strömförbrukning, resistans, isolationsklass eller driftcykel), rekommenderas det att kontakta Pitlift eller leverantören för tillgång till fullständigt tekniskt datablad, så att installation och felsökning kan genomföras korrekt.
