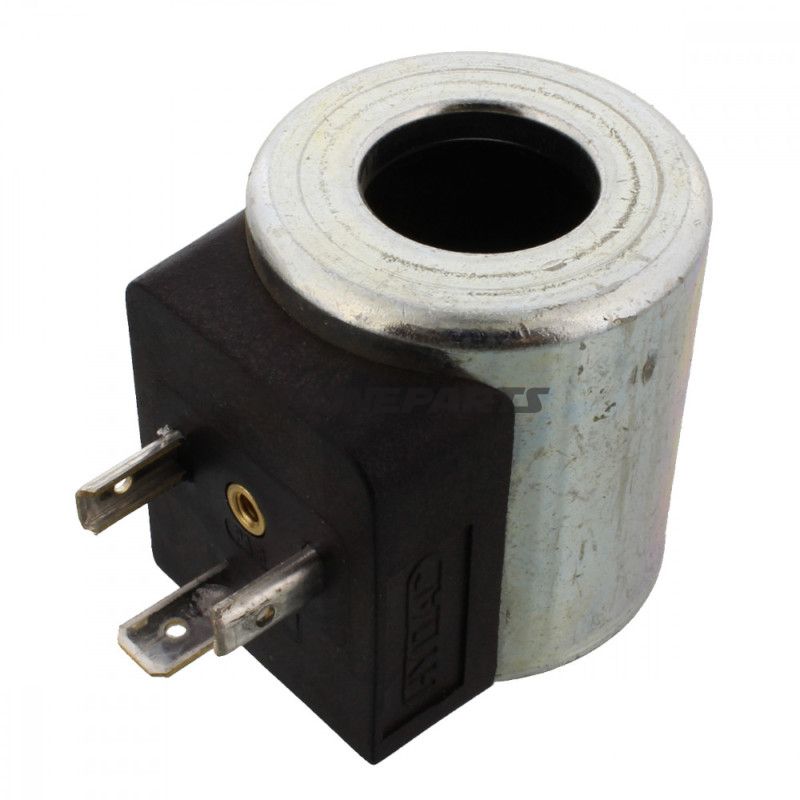

Magnets pole 205V för Jumbolift (Nussbaum / original HYDAC 3173182)
Produktfunktion: Denna magnetspole (solenoidspole) är utformad för att skapa det magnetiska fält som aktiverar en elektromagnetisk ventil eller aktuator på liftar som Jumbolift 3200 NT. När spolen får 205 V tillsatt, skapar den en linjär rörelse av ventilen kärna (agnet), vilket möjliggör öppning eller stängning av hydrauliska kredsløb. Den används vanligtvis i maskiner där exakt och pålitlig elektrisk styrning av hydrauliska komponenter krävs.
Material och konstruktion: Spolen är utförd med kraftig isolation runt kopparviklingen för att säkerställa motstånd mot fukt och mekaniskt slitage vid normal användning. Yttre diameter är cirka 36 mm och innerdiameter cirka 18 mm, vilket passar till standardagnet och ventilmontage. Höjden anges till 45 mm, och den totala längden omkring 40 mm. Konstruktionen motsvarar original Hydac-komponenter (originalreferens HYDAC 3173182), vilket innebär att dimensioner och elektriska egenskaper följer förväntad industristandard för denna typ av spolar.
- Spänning: 205 V
- Yttre diameter: ca. 36 mm
- Inre diameter: ca. 18 mm
- Höjd: ca. 45 mm
- Längd: ca. 40 mm
- Original referens: Hydac 3173182 (motsvarande dimensioner)
Kompatibilitet och användning: Spolen är angiven för användning på stege Jumbolift 3200 NT, men motsvarande spolar med samma mekaniska och elektriska dimensioner används även i andra hydrauliska ventiler och aktuatorer. Kontrollera fysiska mått (ytter-/innerdiameter och höjd) samt spänning före montering för att säkerställa kompatibilitet med den befintliga ventiltypen och installationsutrymmet.
Tekniska fördelar och överväganden: En spole med korrekt isolering och lämpliga dimensioner säkerställer enhetlig magnetisk kraft och en stabil aktiveringstid. Den angivna 205 V kräver rätt strömkälla och eventuellt säkring/avbrytare i installeringskretsen. Vid underhåll bör man kontrollera tecken på överhettning eller mekanisk deformation av spolen och dess anslutningar.
Identifikation: Produkten märks av tillverkaren Nussbaum med leverantörens artikelnummer MPN 652.09.94. Den tekniska ursprungsreferensen till Hydac är 3173182, vilket kan hjälpa vid jämförelse med originalreservdelar. GTIN anges inte i tillgängliga data.
Montering och säkerhet: Vid utbyte av spolen ska strömmen alltid brytas, och eventuella kondensatorer i kretsen urladdas. Följ tillverkarens monteringsanvisningar för korrekt placering på ventilen, och säkra elektriska anslutningar med rätt tvärsnitt och lämpligt skydd mot fukt och vibration.
Observera: Uppgifterna ovan är baserade på de angivna mekaniska måtten och referensen till Hydac 3173182. Mått och elektriska krav bör alltid verifikieras fysiskt mot den komponent spolen ska ersätta.
