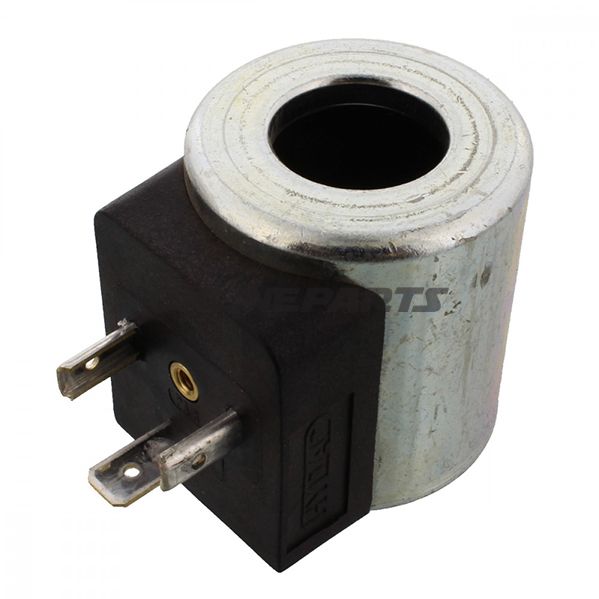

Magnetskål 24V HYDAC Nötträd

Magnets pole 24 V til Nussbaum ventil (typenummer 652.06.35)

Produktöversikt: Denna magnetspole (solenoid) är avsedd för elektrohydrauliska styr- och sätventiler från Nussbaum och kompatibla enheter där en 24 V DC-spole används. Den har en klassisk cylindrisk form med yttre och inre diameter samt höjd angiven för korrekt passform i ventilhuset. Tillverkaren anges som Nussbaum, och tillverkarens artikelnummer/MPN är 652.06.35.

Funktion: Spolens funktion är att generera ett magnetfält vid tillförsel av 24 V DC, som därefter aktiverar ventilens inre rörliga element (kärna/anker). När spolens magnetfält träder i kraft dras ankaret inåt eller utåt beroende på ventildesign, vilket öppnar eller stänger flödeskanaler i ventilen. Spolen är därför en elektrisk aktiveringskomponent i tvåvägs- och flervecksventiler samt sätventiler, där exakt och upprepad rörelse är nödvändig.

Material och konstruktionsdetaljer:

• Yttre material: Stålhölje runt spolen som skyddar lindningar och säkerställer mekanisk passform i ventilspolehuset.
• Inre dimensioner: Invändig borrardiameter ca. 18 mm, vilket är relevant för kärnans/ankarets diameter och för passform i ventilstycket.
• Yttre dimensioner: Yttre diameter ca. 36 mm och höjd ca. 45 mm (spolernas totala höjd), längd angiven som 40 mm — dessa mått bör kontrolleras mot ventilen spolhus för korrekt montering.
• Elektrisk spec: 24 V DC driftspänning, vanligtvis utformad för standard DC-styrsystem i verkstads- och fordonsinstallationer.

Kompatibilitet och användning: Spolen är utformad för användning med Nussbaum-ventiler och liknande hydrauliska magnetventiler, exempelvis varianter nämnda i Nussbaumens reservdelslistor. Den passar till ventiler som anger motsvarande inre och yttre mått samt 24 V märkning. Observera att Nussbaum-varianter och tillhörande reservdelsnummer kan variera; MPN 652.06.35 anger den specifika spoleutgåvan i Nussbaums sortiment.

Praktiska överväganden vid montering:

• Mät spolens hålrum invändiga diameter och djup i ventilhuset före beställning för att säkerställa korrekt passform och att ankarets luftspalt blir som specificerat av ventilproducenten.
• Säkra att spänningsförsörjningen är 24 V DC och att anslutningsstift/ledning matchar spolens terminaltyp (kontroll fysiska terminalutformning, då denna inte alltid är standardiserad över leverantörer).
• Kontrollera isolations- och temperaturkrav i förhållande till applikationen; stålhöljet skyddar mekaniskt, men lindningarnas värmeavledning och termiska gränser bör följas vid kontinuerlig belastning.

Tekniska fördelar (kort och faktuellt):

• Robust stålhölje för mekanisk hållbarhet och exakt passform i spolhus.
• Standard 24 V DC driftspänning, lämplig för vanliga installationsmiljöer i verkstäder och mobila system.
• Dimensioner (Yttre Ø ≈ 36 mm, Inre Ø ≈ 18 mm, höjd ≈ 45 mm, längd ≈ 40 mm) gör spolen kompatibel med ett antal Nussbaum-ventiler, såvida ventilens spolhus svarar.

Identifikation och referens: Leverantör/märke: Nussbaum. Modell/MPN: 652.06.35. GTIN anges inte i de tillgängliga uppgifterna; för lager- eller beställningar bör reservdelensnummer 652.06.35 användas vid förfrågan hos Nussbaum eller auktoriserade delarleverantörer.

Övriga kommentarer: Uppgifterna här baseras på de angivna måtten och Nussbaum-referenserna. Vid byte av en spole rekommenderas alltid fysisk jämförelse med den befintliga spolen och eventuell kontakt med ventilproducentens tekniska dokumentation för att säkerställa korrekt luftgap, effektförbrukning och termisk klass.
