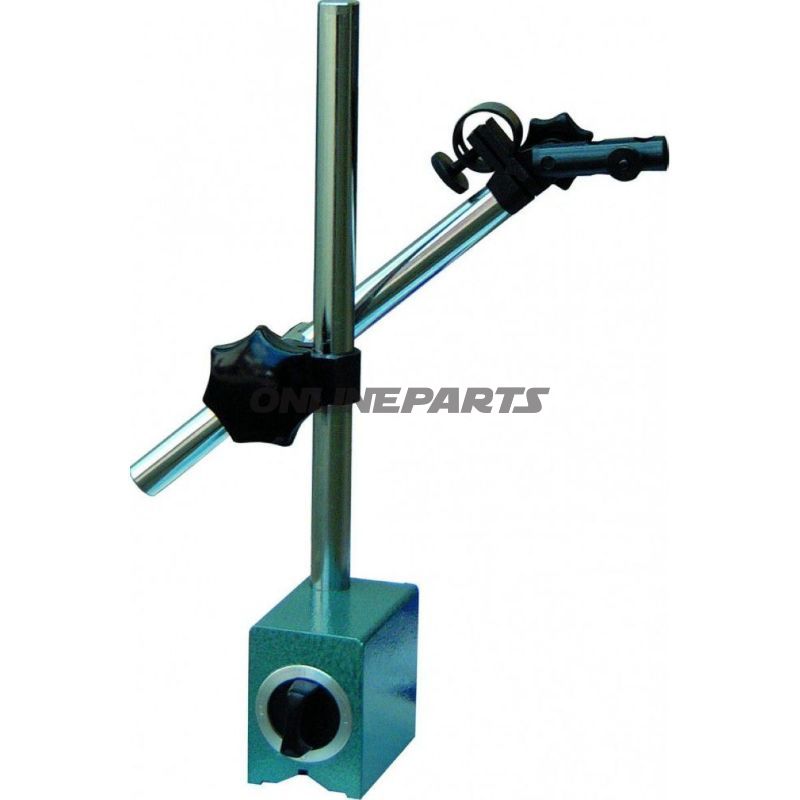

MAGNETISKT UNIVERSALSTATIV

Magnetisk mätstativ för måttklockor och precisionsmätningar

Detta magnetiska mätställ (MPN: 647.04.54, GTIN: 4039321022367) är utformat för precisionsmätningar i olika positioner och är vägledande för mekaniker och erfarna motorcyklister som arbetar med justeringar och kontrollmätningar. Stativet kombinerar en mekanisk, roterbar bas med en stark magnetisk fot och en finjusteringsmekanism, så att mätklockor kan placeras stabilt och exakt nära provet.

• Funktion: Håller mätklockor och liknande instrument fast i önskad position. Den prismatiska och roterande basen gör det möjligt att orientera mätklockan exakt utan att ändra fotens placering, medan magnetfoten med på/av-vridkontakt säkerställer snabb fastlåsning på ferromagnetiska ytor.
• Material och konstruktion: Stativet stång och tvärarm är kromade, vilket ger god korrosionsbeständighet och smidig rörelse i lederna. Materialvalet är praktiskt snarare än dekorativt — kromningen skyddar mot slitage från daglig användning i verkstadsmiljöer.
• Finjustering: Utrustad med en finjusteringsmekanism (Mt finjustering) för exakt positionering av mätklockan. Detta är särskilt användbart vid mätningar där små förskjutningar påverkar resultatet.
• Magnetfot: Magnetkraft: ca. 60 kg. Magnetfoten har en inbyggd on/off-vridkontakt, vilket gör det enkelt att aktivera eller avaktivera magneten utan att ta bort stativet från provet.

Tekniska mått och dimensioner

• Total höjd: 355 mm
• Själv: Ø 16 mm × 285 mm, gängt M10
• Utkragning (tvärarm): 260 mm, Ø 16 mm
• Fot (L × B × H / Ø): 55 × 46 × 70 mm / M10
• mottagningshål för måttklocka: Ø 8 mm

Den dimensionerade stående kolonnen (Ø 16 mm) och M10-gängan gör det lätt att montera standard mätklockor och adaptrar som används i verkstäder. Boringen på 8 mm är lämplig för de flesta stopp- och måttklockhållare. Tvärarmens sträcka på 260 mm ger god räckvidd i trängre positioner utan att kompromissa med stabiliteten.

Användningsområdena omfattar kontrollmätningar på motorblock, växellådor, axlar och andra komponenter där mätklockor används för att mäta spel, löpande toleranser och parallellitet. Den magnetiska basen lämpar sig för arbete på ferromagnetiska ämnen (järn och stål); vid icke-magnetiska ämnen krävs alternativ fästdon.

MPN 647.04.54 och GTIN 4039321022367 ingår i produktens identifikation och kan användas vid förfrågningar eller beställningar för att säkerställa korrekt modell. Det anges inget specifikt varumärke i leveransen; konstruktionsbeskrivningen och MPN är därför de primära identifierarna.

Observera: Magnetens angivna kraft är cirka 60 kg och anger hållbarhet på magnetiska ytor under optimala förhållanden. Som vid alla magnetiska stativ kan ytan renhet, geometri och tjocklek på materialet påverka den verkliga fasthållningsförmågan.
