Lyftbrygga Axel JMP 500 / LUX 5MA-00-1

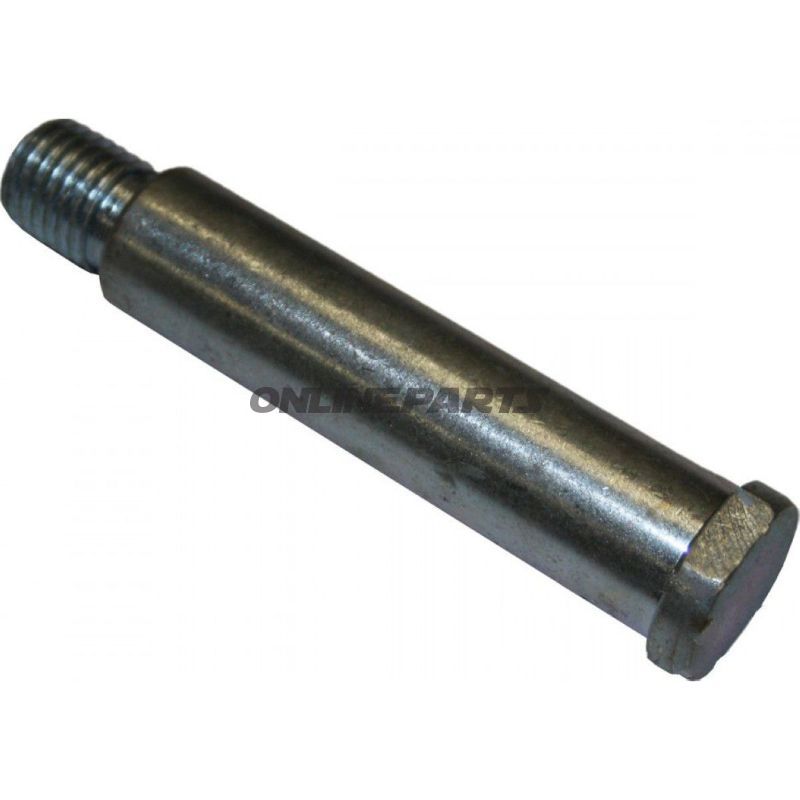

Löftetplattform axel till JMP 500 / LUX motorcykellyftare — centrumskruv till sax

Produkt: Löfteplattform axel till JMP 500 / LUX (centrumskruv till sax). Detta är en reservdelaxel avsedd för den elektromekaniska / hydrauliska motorcykellyftaren från JMP, modell JMP 500 / LUX. Tillverkarens referens (MPN) är 656.00.32 och varumärket JMP är integrerat i produktens konstruktion och passform.

Funktion

• Axeln fungerar som centrumskruv i saxens lager- och kopplingspunkter och överför belastning mellan saxens armar under lyft och sänkning.
• Säkrar korrekt geometrisk centrering av rörliga komponenter och möjliggör rotation/pendling i saxens sammansättning utan spel eller tröghet när den är korrekt monterad.
• Utförd för att matcha position 9 i den ursprungliga bruks-/serviceguiden (se eventuellt bild 2 eller guidens sida 4 för placering).

Material och mått

• Yttre diameter: Ø 25 mm — måttet är kritiskt för passform i busningar ochlager.
• Längd: 132 mm — anpassad till saxsegmentets avstånd och borrhål i JMP 500 / LUX lyftplattform.
• Materialval: Levereras som en maskinfremställd axel lämplig för mekaniska belastningar i lyft- och saxystem. Ytbehandling och toleranser är utförda för att minimera slitage och säkerställa funktion i elektromekaniskt/hydrauliskt miljö (se till att kontrollera korrosionsskydd och eventuell smörjning vid montering).

Kompatibilitet och användning

• Anpassad för JMP 500 / LUX elektromekaniska motorcykellyftare — används som originalreservdel i saxens mittpunkt.
• Lämplig för verkstäder och mekaniker som utför service eller utbyte av slitna saxaxlar på JMP-lyftarna.
• Kontrollera alltid maskinens manual för korrekt positionering (se bruksanvisningens sida 4, position 9) och mät på befintlig axel innan beställning för att säkerställa identisk storlek och passform.

Tekniska anmärkningar för montering

• Vid utbyte bör man kontrollera busningar, låsboltar och eventuella låsringar för slitage samtidigt, eftersom axeldimensionen kräver korrekt stöd för att undvika tidigt slitage.
• Tillämpa rekommenderat smörjmedel och kontrollera moment för eventuella fastgöringsmoment i enlighet med tillverkarens instruktioner.
• Användning av axeln utan korrekta busningar eller med skadade lagerytor kan leda till ökat spel och förkortad livslängd.

Identifiering

• Varumärke: JMP — produkten är tillverkad för och specificerad av JMP för användning i deras JMP 500 / LUX-lyftplattform.
• MPN: 656.00.32 — använd denna producentreferens vid förfrågningar om reservdel eller vid beställning för att säkerställa korrekt del.
• GTIN: Ej uppgivet — vid behov av GTIN, fråga leverantören eller JMPs reservdelstjänst.

Rekommendation

Innan utbyte kontrolleras befintliga komponenters skick och monteringsanvisningar från JMP. Detta säkerställer korrekt passform och långvarig funktion i saxystemet.
