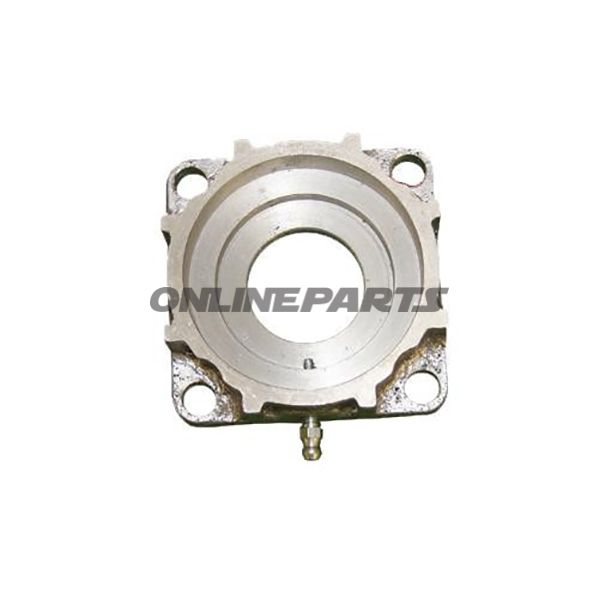

Lagersäte Ravaglioli 140.308 / 652.01.18 Lagersäte i aluminium. Invändig Ø min 36,5 mm, max 72 mm. Mått 85 x 85 x 32,5 mm.
Leveranstid: 1-5 arbetsdagar
Lagersätet till Ravaglioli lyftutrustning (KPX 336/337) — upplåningssäte i aluminium
Beskrivning och funktion
Det här sätet (upplåningssäte) är tillverkat för användning i Ravaglioli lyftbord/axlar av typen KPX 336 och KPX 337.Produkten fungerar som en bussning/lagring mellan rörliga komponenter i lyftmekanismen och säkerställer korrekt positionering samt reduktion av direkt metall-mot-metall slitage. Konstriktionen tillåter en invändig monteringsdiameter variabel från 36,5 mm upp till 72 mm, vilket täcker toleranser och justeringsbehov i den nämnda modellserien.
Material och egenskaper
Lagersätet är tillverkat av aluminium. Aluminium väljs här för sin kombination av låg vikt, god korrosionsmotstånd och tillräcklig styrka för lätta till måttligt belastade positioner i lyftutrustning. Ytbehandlingen är lämplig att fungera tillsammans med vanliga smörjmedel och ger en jämn kontaktyta som minskar friktion mellan axel och hus. Observera att aluminium inte har samma slitstyrka som härdade stållegeringar, varför användningsområdet vanligtvis är som lagring/bussning i icke-extremt belastade punkter eller som insert i ett större montage-system.
Dimensioner och kompatibilitet
- Invändig diameter (minsta): 36,5 mm
- Invändig diameter (största): 72 mm
- Yttermått (L x B x H): 85 x 85 x 32,5 mm
Dessa mått anges för montering i Ravaglioli KPX 336 och KPX 337-enheter. Se till att kontrollera måtten på befintliga upplåningssäten och monteringsytor före utbyte för att säkerställa korrekt passform.
Teknisk information och identifikation
Produktens tillverkare–artikelnummer (MPN) är 652.01.18 och GTIN/streckkod är 4260499472597. Dessa koder kan användas vid sökning i reservdelslistor eller vid verifiering av kompatibilitet med service-/reservdelar i Ravaglioli-dokumentationen.
Praktiska anteckningar för mekaniker
- Vid utbyte: rengör monteringsytor och kontrollera eventuella deformeringar eller korrosion som kan påverka passformen.
- Använd lämpligt smörjmedel enligt utrustningstillverkarens anvisningar för att förbättra livslängden och minska buller.
- Aluminiumkomponenten bör inte användas som bärande element vid allvarligt slag eller vid upprepad hög cyklisk belastning utan ytterligare förstärkning.
Notering
Uppgifter baseras på tillverkarspecifika mått och materialangivelser. MPN 652.01.18 och GTIN 4260499472597 kan användas för att kryssjämföra produkten i Ravaglioli-reservdelskataloger för att säkerställa full kompatibilitet med den specifika KPX 336/337-modellen.
