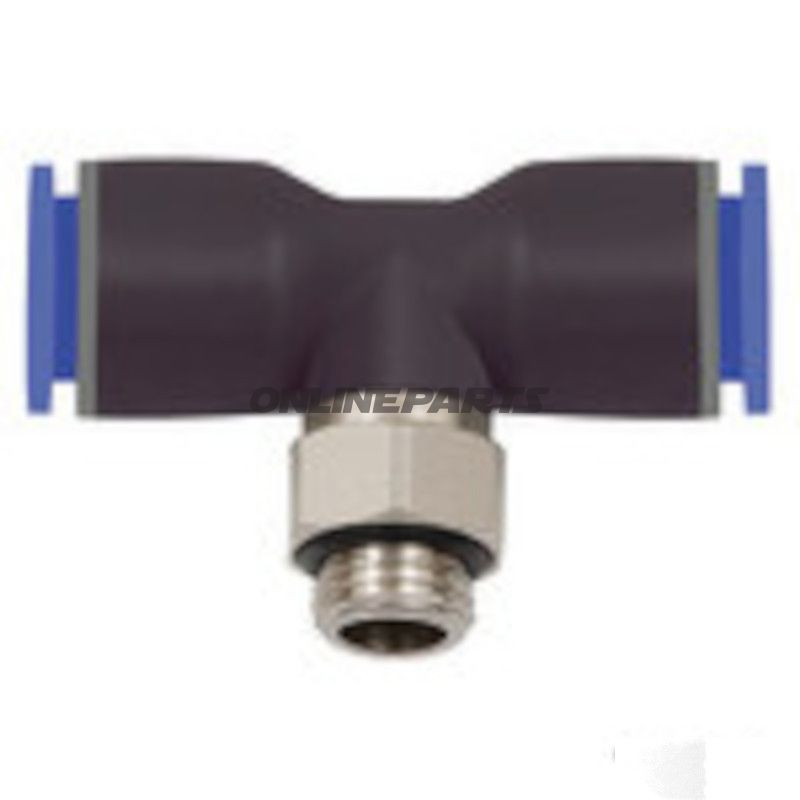

T-stikforbindelse i push-in til 6 mm slange med 1/8" G‑gevind
Produkt: T-stikforbindelse med to push-in tilslutninger til 6 mm slange og en skrue-/gevindtilslutning G 1/8. Leveres af Riegler och identifieras internt som MPN 656.06.09.
Funktion och användning
Dette T-stik används för att fördela eller samla tryckluft, vakuum eller andra icke-korrosiva medier i pneumatiska system på motorcyklar, verkstäder eller industriella anläggningar. Två push-in-anslutningar kopplar snabbslangar Ø6 mm, medan den tredje grenen har en skruv-/gänganslutning G 1/8" (BSPP) för fast rör- eller komponentanslutning. Konstruktionen gör det möjligt att etablera en säker, avtagbar förbindelse utan behov av limning eller svetsning.
Materialer och egenskaper
- Materialtyp: Komponentens viktiga delar är vanligtvis tillverkade i metall (t.ex. mässing eller metallisk legering) till gäng- och tätytor och kombinerade med styva eller plastiska push-in-säten. Materialvalet från Riegler är utformat för att ge mekanisk hållbarhet och kompatibilitet med vanliga pneumatiska medier. (Se tillverkardata för exakt legering.)
- Tätning: Push-in-anslutningarna har inbyggda tätningar/rings för att säkerställa lufttät förbindelse vid godkänt driftstryck och korrekt monterad slangstång.
- Korroderingsbeständighet: Ytbehandling/val av material minskar korrosion vid normal användning – lämplig för verkstads- och motorcykelmiljöer utan aggressiva kemikalier.
- Monteringsvänlighet: Push-in-systemet möjliggör snabb montering och demontering av Ø6 mm flexslangar med ett enda tryck; gängförbindelsen kräver konventionell tätning (t.ex. PTFE-tape) vid anslutning mot rör eller komponent.
Tekniska detaljer och kompatibilitet
- Push-in anslutningar: 2 x Ø6 mm (för flexibla slangar med innersidig/ytterlig dimension i överensstämmelse med standard pneumatiska slangar).
- Gänganslutning: 1 x G 1/8" (BSPP) – standard brittisk parallellgänga, vanligt förekommande i pneumatikk.
- MPN: 656.06.09 – hänvisa till denna kod för reservdelsidentifiering eller vid beställning från Riegler.
- Märke: Riegler – tillverkarens lösningar följer vanligtvis industriella standarder för passerande medier och monteringsmål.
- GTIN: Ej angivet för denna vara; kontakta leverantören om GTIN krävs för logistik eller varupostning.
Praktiska överväganden vid installation
- Säkra att slangen är rak och jämn skuren innan den pressas in i push-in-studsen för korrekt tätning.
- Använd lämplig tätning på G 1/8" gängan (PTFE-tape eller gängtätningsmedel) vid anslutning mot rör eller komponent för att undvika läckage.
- Kontrollera max driftstryck och medium från tillverkarens tekniska datablad för att säkerställa kompatibilitet med systemet; undvik aggressiva vätskor eller temperaturer bortom komponentens specifikationer.
- Vid upprepad montage/demontering: kontrollera tätningar förslitning och byt vid behov för att upprätthålla tätning.
Användningsscenarier
Typiska användningar inkluderar förgrening av tryckluftsledningar till pneumatiska verktyg, anslutning av mätuttag eller distribution till flera komponenter i en motorcykelverkstad eller mindre industriella installationer där Ø6 mm flexslangar är standard.
Om du behöver tillverkarens kompletta tekniska data (tryckgränser, temperaturintervall, materialspecificering), ange vänligen MPN 656.06.09 och märke Riegler vid förfrågan till leverantören.
