Luftanslutning rak spänncylinder Monty

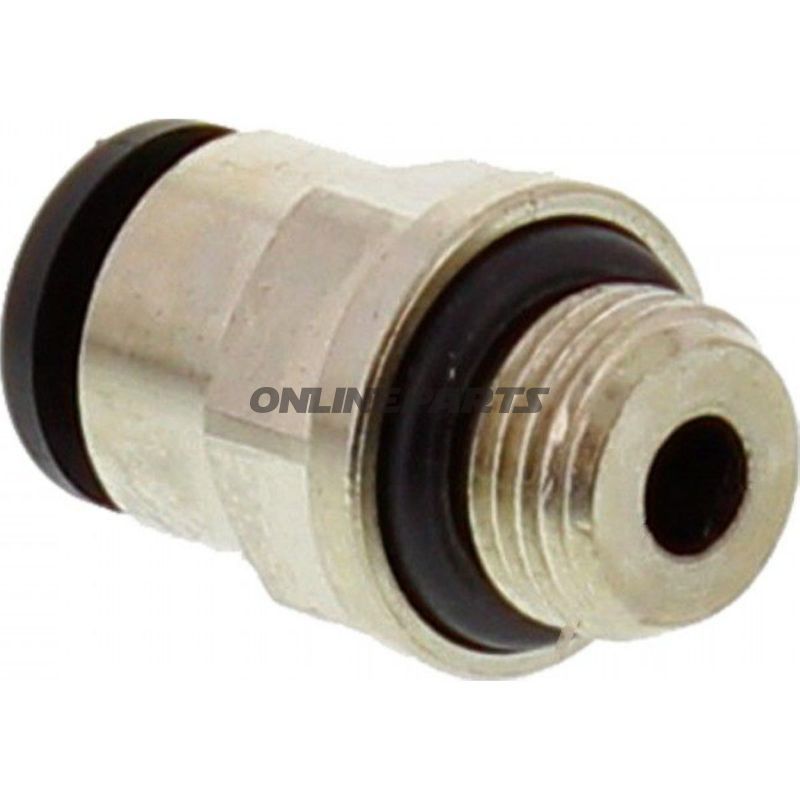

Luftanslutning till rak spets cylinder (Hofmann / Monty) — stålkonstruktion

Denna luftanslutning är en rak anslutning beräknad för spänncylindrar, som typiskt används på verkstadens utrustning från märken som Hofmann och Monty. Produkten levereras under varumärket Riegler och identifieras i lager och i dokumentation med MPN 677.00.00 och GTIN 4047322208710.

Funktion

• Genomgående rak luftanslutning utformad för att föra tryckluft från slangen till spänncylindern utan ändring av flödesriktning.
• Används där en kompakt, rak montering behövs för att hålla slanglayouten enkel och för att minimera tryckförlust vid anslutningspunkten.
• Lämpar sig för fasta installationer på maskiner eller som utbyte av slitna fittings i pneumatiska system.

Material och mått

• Material: Stål — valt för mekanisk styrka och god motståndskraft mot mekaniskt slitage vid upprepad på-/avkoppling.
• Anslutningsmått: 6 mm innersgängning (slang) och gänga G 1/8" (BSPP) för den skruvförbindelse som monteras i cylindern eller manifolden.
• Fysiska mått (L x B x H): 21,5 x 13,75 x 13,75 mm — kompakt format, lämpligt för trånga monteringsplatser.

Tekniska egenskaper och överväganden

• Stålmaterialet ger god hållbarhet vid vibration och frekvent hantering, men kan vara tyngre och mer korrosionskänsligt än rostfria alternativ; överväg miljön (fukt/kemikalier) vid val av material.
• Gängan är utförd som G 1/8" (BSPP), vilket är vanligt i europeiska pneumatiska system — se till att anslutningsytan på cylindern är kompatibel med BSPP-gänga för tät montering.
• 6 mm slangar ger ett begränsat volymflöde jämfört med större diameter; dimensionen är lämplig för små till medelstora cylindrar och snabba responstider i kompakta system.

Kompatibilitet

• Designad för att passa spänncylindrar från Hofmann och Monty samt andra enheter med G 1/8" invändig gänga och 6 mm slangförband.
• Kontrollera fysiska interna mått och gängtyp före montering för att undvika läckor eller mekanisk skev belastning.

Monteringsanvisning och underhåll

• Rengör gängor och tätningsytor före montering; använd lämpligt tätningsmedel/pakning för BSPP-gäng för att säkerställa lufttät förbindelse.
• Undvik överdragning vid montering — dra åt med lämplig moment för stålkonstruktion; upprepad demontering kan kräva inspektion för slitage eller skador på tätningsytor.
• Inspektion: Kontrollera regelbundet för korrosion, fysiska skador och läckor vid på-/avkoppling.

Produktidentifikation

• Tillverkare/varumärke: Riegler — angivet i produktdokumentation och utrustningsöversikter.
• MPN: 677.00.00 (används för inköp och reservdelbeställning).
• GTIN: 4047322208710 (global produktidentifiering för lagerhantering och registrering).

Den enkla, robusta konstruktionen gör denna luftanslutning lämplig för verkstadsmiljöer där en kompakt och direkt luftförsörjning till spänncylindrar önskas. Vid osäkerhet om kompatibilitet eller användning kan tekniska teckningar eller mått från den konkreta cylindern jämföras med angivna mått innan köp eller montering.
