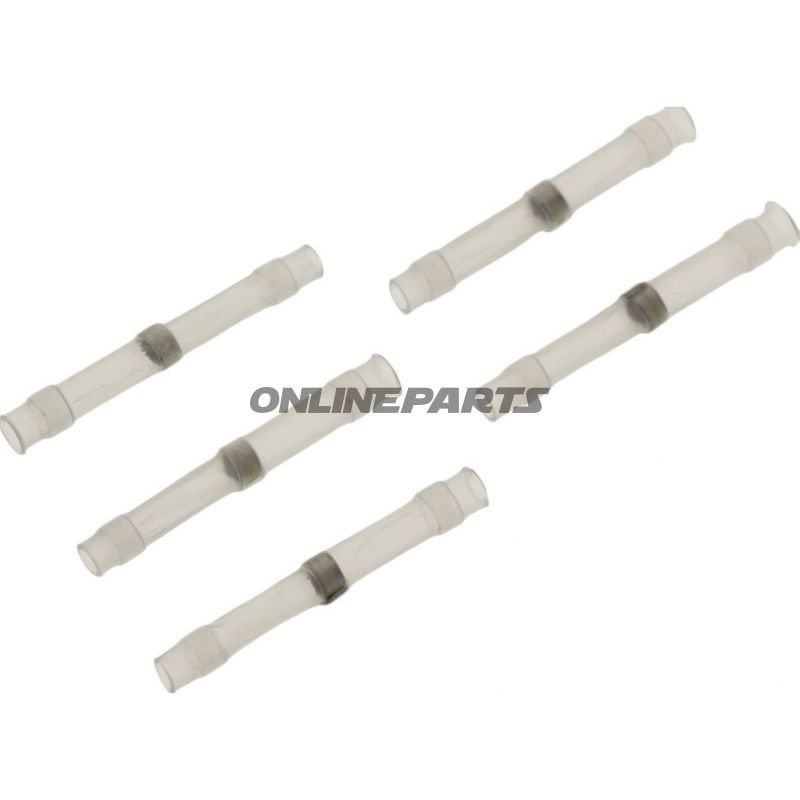

Lötverbinder 0.3-0.8 Jmppack 5 Pcs Altn 1580740

Lödkontakt (värmeförv!) 0,3–0,8 mm² för samling av ledningar

Produkt: lödkontakter i värmeförzinkad (värmekrymps-) utförande från JMP (MPN: 158.03.96, GTIN: 4043981275971). Beskrivningen täcker funktion, material, användning och tekniska egenskaper för mekaniker och motorcykelägare som hanterar elektriska förbindelser.

Funktion och användning

Dessa lödkontakter är konstruerade som butt-connectors med inbyggd lödningsmassa och krympplast. När ledningar sätts in i varje ände och lödas, säkerställer den smälta lödtråden en elektrisk kontakt inne i kontakten, medan den omgivande krymphylsten krymper vid uppvärmning och bildar ett tätt, mekaniskt skydd mot fukt och korrosion. Produkten är lämplig för permanenta eller halvpemanenta reparationer av ledningsnät på motorcyklar, anslutningar till sensorer, kabel- och stickledningar samt generella elektriska samlingar där platsen är begränsad och en robust, isolerad förbindelse önskas.

Materialval och egenskaper

• Ledande del / lödningsmaterial: Det sammanbundna lödmediet i mitten av kontakten smälter vid uppvärmning och bildar en homogen lödförbindelse mellan ledarna. Detta minskar risken för dåliga mekaniska kontakter jämfört med rena klämanslutningar.
• Krympehylsor: Hylsan är tillverkad av ett värmekänsligt polymermaterial som krymper runt samlingen vid uppvärmning för att ge mekaniskt stöd och miljöskydd.
• Isolering: Produkten levereras med isolering som skyddar mot kortslutning och partiell inträngning av smuts/vatten. Den sammanlagda lösningen förbättrar livslängden för en utomhus- eller vibrerande applikation som på motorcyklar.
• Temperaturbeständighet: Specificerad motståndskraft till -125°C (anges i tekniska data) indikerar att materialen tål låga temperaturer; var uppmärksam på övriga driftstemperaturgränser vid kraftig värme från närliggande komponenter.

Tekniska data (urvalda)

• Typ: Butt connector (lödt-/stegförbindelse) med värme-krymps
• Ledningstvärsnitt: 0,3–0,8 mm²
• Längd: ca. 26 mm
• Isolerad: ja
• Inbyggd lödningsmassa: ja
• Krympehylsa: ja
• Temperaturbeständighet: angivet ned till -125°C

Kompatibilitet och användningstips

• Dimensioneringen (0,3–0,8 mm²) motsvarar typiskt små signalledningar och några lågsströmsledare i motorcykelns elektriska system. Kontrollera ledningsdiameteren före sammanfogat.
• För korrekt användning: avlägsna lämplig längd av isoleringen, sätt in ledarna från vardera sida, uppvärm centrerat med varm luft eller lödkolv enligt tillverkarens anvisning så att lödningen flyter. Avsluta med krympning av hylsan om det behövs (värm-krymps sker normalt samtidigt som uppvärmningen av lödfjäll).
• Undvik överhettning av omgivande plastdelar och isolering; använd kontrollerad värmeåtgärd.

Brand och identifikation

Produkten kommer från JMP och säljs under MPN 158.03.96. GTIN 4043981275971 identifierar denna specifika variant (vitt, längd 26 mm) med tvärsnittsarea 0,3–0,8 mm².

Anmärkningar

• Förpackningsuppgifter i andra källor kan ange antal per förpackning; se till att bekräfta antal vid köpet, eftersom leveransenheten kan variera mellan detalj- och grossistleveranser.
• Produkten är avsedd för elektriska sammankopplingar där en lött förbindelse önskas kombinerat med krymp-skydd; den ersätter inte korrekt dimensionerade kontakter eller säkringsförbindelser för högströmsapplikationer utan ytterligare bedömning.
