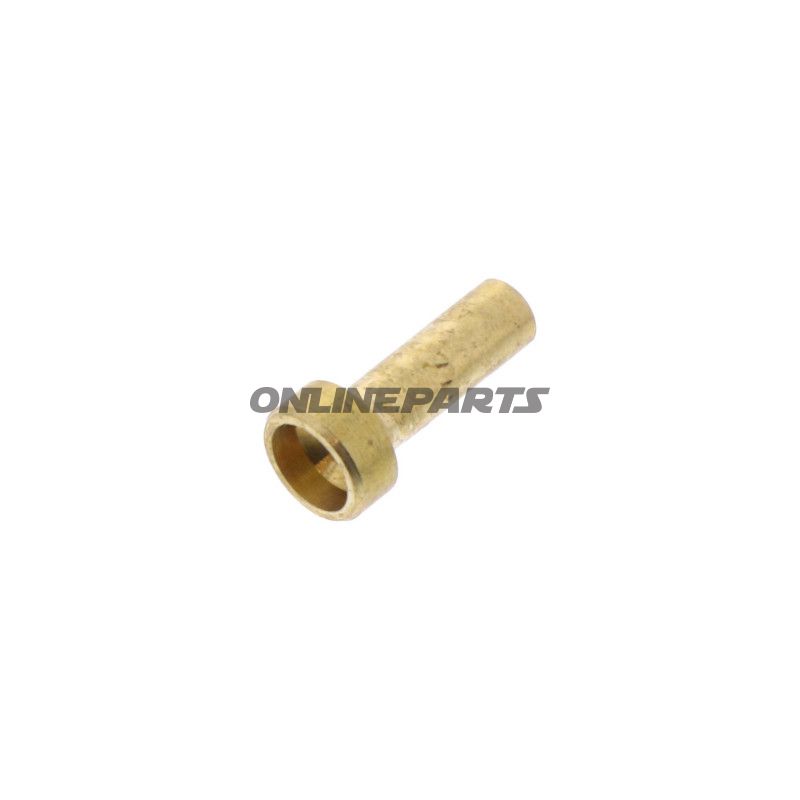

Lötnippel JMP Länge 13 mm, borrning: 1,8 mm, innehåll 10

Loddenippel för kabelmontering – JMP, längd 13 mm

Produktöversikt: Denna loddenippel från JMP (GTIN: 4043981395433, MPN: 731.06.45) är utformad för fast och elektriskt säker anslutning mellan kabeländar och terminaler vid lödning. Den används vanligtvis vid motorcykelinstallationer, instrumentering och andra elektriska sammanställningar där en mekanisk och elektrisk stabil anslutning önskas.

Funktion: En loddenippel fungerar som en mekanisk förankring och kontaktpunkt för ett eller flera avisolerade kabelledare. När kabeln införs i nippelens borring och loddas, framstår anslutningen både mekaniskt solid och elektriskt lågohmig. Nipplens form (huvud och skaft) gör det möjligt att placera den i ett hålhus eller en terminalplatta, där huvudet säkerställer positioneringen, och skaftet går igenom monteringsmaterialet.

Materialval och egenskaper:

• Materialet är tillverkat av metall lämplig för lödning (typiskt en kopparlegering eller försedd yta), vilket säkerställer god våtning av loddammet och låg kontaktresistans. Ytbehandling kan vara anpassad för att ge förbättrat korrosionsmotstånd och god elektrisk ledningsförmåga.
• Dimensionerna är exakta för att säkerställa upprepbar passform och stabil lodförbindelse: huvuddiameter 6,0 mm, skaftdiameter 3,5 mm och total längd 13 mm.
• Bordiametern anges som 1,8 mm (anger relevant kabel-/boltöppning för skruvmontering eller ledning), samt en uppgift om 4,5 mm i andra källor som refererar till huvudets borrelaterade mått; se tekniska data nedan för exakta mått.

Tekniska data:

• Varumärke: JMP
• MPN: 731.06.45
• GTIN: 4043981395433
• Huvuddiameter: 6,0 mm
• Skaftdiameter: 3,5 mm
• Bordiameter (bolt-/kabelhål): 1,8 mm
• Längd: 13 mm

Kompatibilitet och användning: Loddenippeln är lämplig för kabeländar och terminalplattor med motsvarande bordiameter. Den används ofta vid reparation och underhåll av motorcyklars elektriska system, för fast kabelförbindelser i instrumentpaneler eller som fästithållare i mindre elektriska monteringsmiljöer. Var uppmärksam på att välja korrekt kabeldimension och lödteknik (temperatur, tin) för att uppnå optimal kontakt och mekanisk styrka.

Monterings- och lödtips:

• Avisolera kabeln i lämplig längd, så ledaren går helt in i nippelens borr.
• Rensa både ledare och nippel från oxider eller fett före lödning för att säkerställa god vätning.
• Använd lämpligt lodtin och temperatur; undvik överhettning som kan skada legeringar eller beläggningar.
• Efter lödning kontrolleras anslutningen visuellt och mekaniskt för full genomträngning av loddet.

Kvalitets- och identifikationsuppgifter: Produkten säljs under JMP-namnet och levereras med tillverkarens MPN 731.06.45. GTIN 4043981395433 möjliggör entydig identifiering i lager- och inköpssystem. De angivna måtten och tekniska specifikationer bör jämföras med applikationens krav före montering.

Tekniska specifikationer (från tillverkaren):
