Lötnippel JMP Länge 12 mm, borrning: 1,6 mm, innehåll 10

Loddsnippel JMP för elektriska kopplingar – längd 12 mm, borr Ø 1,6 mm

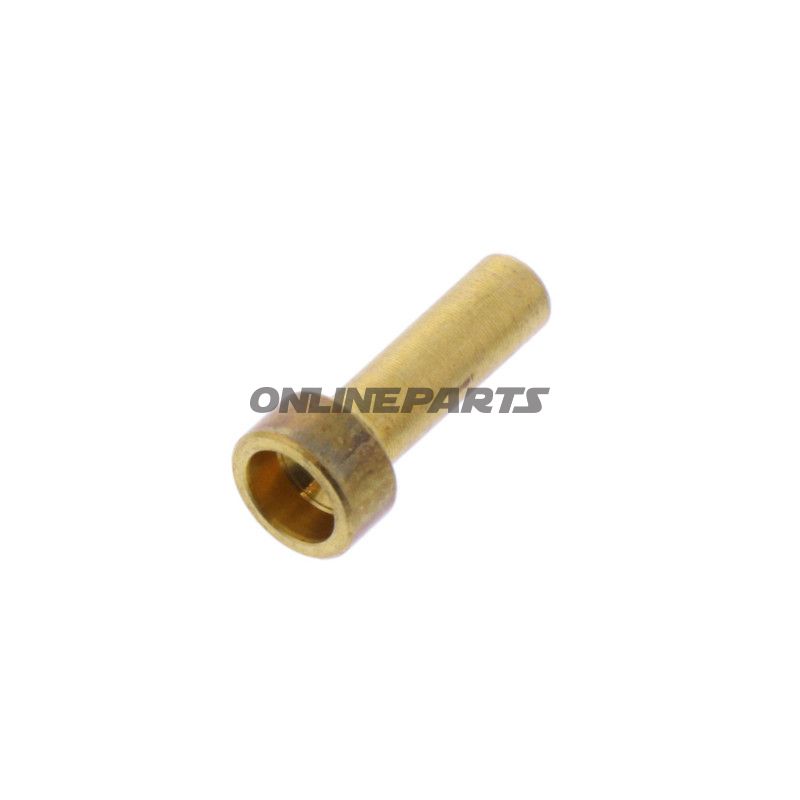

Produkt: Loddsnippel från JMP (MPN: 731.07.40, GTIN: 4043981405644). Denna loddsnippel är utformad för permanenta elektriska kopplingar på tryckta kretskort och i små elektroniska samlingar där stabil mekanisk och elektrisk kontakt är nödvändig.

Funktion och användning

• Loddsnippelns primära funktion är att ge en solid genomföring för ledare eller komponentben genom ett kort eller chassi, där den lodas fast för både elektrisk kontakt och mekanisk fixering.
• Används typiskt vid reparationer och vid fastsättning av ledare i el-installationer på motorcyklar, instrumentering och små elektronikkabinetter.
• Lämplig för användning i verkstäder och av mekaniker som har behov av pålitliga, reparerbara förbindelser med standard lödteknik.

Material och konstruktion

• JMP anger en traditionell utförande för loddsnippel, normalt tillverkad i kopparlegering med ytbehandling lämplig för lödning (vanligt tinbeläggning). Materialvalet säkerställer god värmeledning under lödning och tilfredsställande elektrisk konduktivitet efter montering.
• Huvudets diameter är 5,0 mm, vilket ger tillräcklig yta för lödarbete och mekaniskt stöd.
• Skaftets diameter är 3,0 mm, anpassat till mindre kortskärningar och ger god styrka i genomföringen.
• Gång-/bulthålskrav: Ø 1,6 mm för genomföring av dragledning eller mindre bultar, samt för kompatibilitet med standarddimensioner i elektronikarbete.

Tekniska data

Kompatibilitet och montering

• Dimensionerna (huvud Ø 5,0 mm, skaft Ø 3,0 mm, längd 12 mm) gör den lämplig för montering i tunnare plåtar och kretskortsmontage där platsbegränsningar och låg profil är önskad.
• Genomgående hål bör vara borrade eller stansade med toleranser som motsvarar 1,6 mm, så nippen monteras utan vack och kan lödas effektivt.
• Vid montering rekommenderas vanliga lödtemperaturer och flux som passar den använda ytbeläggningen; undvik överhettning för att skydda omgivande komponenter och isoleringsmaterial.

Tekniska fördelar

• Robust mekanisk fixering tillsammans med en direkt lödförbindelse säkerställer både elektrisk kontakt och hållbarhet under vibrationer och temperaturpåverkan.
• Standarddimensioner gör den lätt att integrera i befintliga konstruktioner utan specialverktyg.

Anmärkningar

• Produkten levereras av JMP under MPN 731.07.40 och är identiferad med GTIN 4043981405644.
• Anmärkningen om "Innehåll 10" i vissa beskrivningar hänvisar ofta till emballageförpackning och bör inte förväxlas med enskild försäljningsenhet—kontrollera alltid order specifikation vid köp.
• Välj lödprocess och flux utifrån det aktuella materialet och miljökrav (korrosionsbeständighet, temperaturbelastning osv.).
