Lötendverbinder 0.7-2.4 Jmppack 5 Pcs

Loddkonnectorer (värmekrymppande) till kablar 0,7–2,4 mm² — JMP

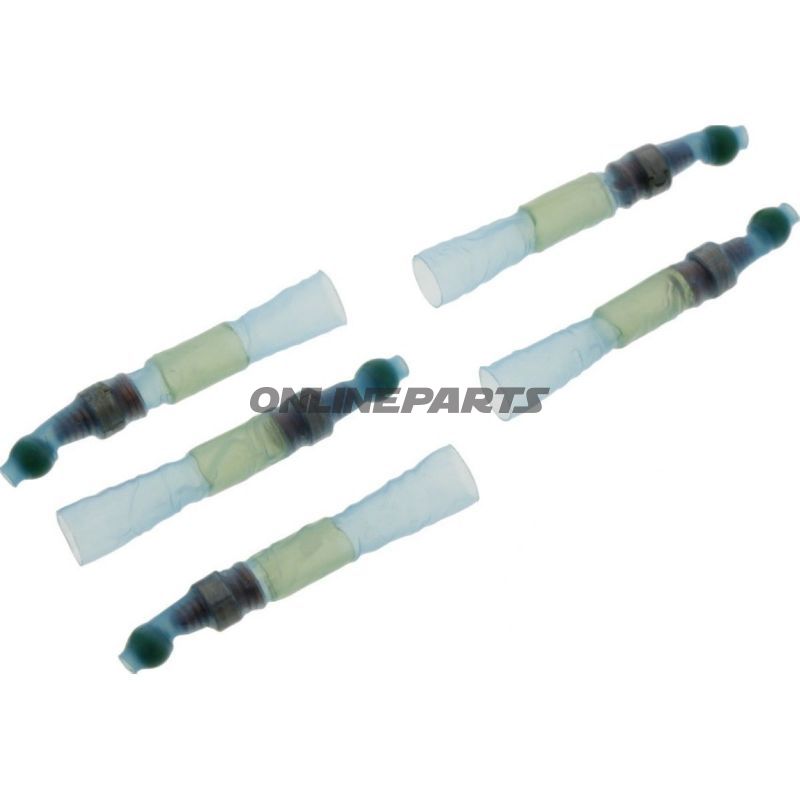

Produkt: Loddkonnectorer med värmekrymppande skal från JMP (MPN: 158.03.97, GTIN: 4043981275988). Denna förpackning innehåller 5 individuella ändhylsor avsedda för elektriska kopplingar på motorcyklar och andra fordon där en pålitlig, tät och mekaniskt hållbar anslutning önskas.

Funktion och användning

Konnektorerna kombinerar en central loddringning med en omgivande värmekrymppande isolering. Vid montering uppvärms den krympande kappan, vilket säkerställer tätning runt ledaren och skyddar lodningsförbindelsen mot fukt, vibrationer och korrosion. Konstruktionen är lämplig för kabeltvärsnitt mellan 0,7 och 2,4 mm² och ger en långvarig elektrisk anslutning utan användning av skruvterminaler eller klämmor.

Material och egenskaper

• Ledarmaterial och loddzon: Inre metallrör utformat för att ta emot lodten — ger låg övergångsmotstånd och stabil elektrisk förbindelse efter korrekt lödning.
• Isolering/värmekrympp: Yttre krympmaterial (termoplast med limfylld) som krympper vid värme och tätar samlingen. Limskiktet förbättrar fuktskyddet och mekaniskt stöd.
• Temperaturmotstånd: Specifierat temperaturmotstånd angivet i data (antecknat som -100°C i leverantörsdata; detta bör tolkas som bred temperaturtolerans). Materialval är beräknat för drift i vanliga fordonsmiljöer med vibrationer och temperaturväxlingar.
• Färg: Grön — användbart vid färgkodning och identifiering av ledningsstorlek i installationer.

Tekniska detaljer

• Typ: Ändstift/End sleeves
• Kabeltvärsnitt: 0,7–2,4 mm² (används som angivet)
• Längd: 38,3 mm
• Sammanställning: Loddförbindelse + isolerad värmekrymppkappa
• Isolerad: Ja
• Värmeindämpning: Ja (heat shrink)

Praktiska överväganden vid montering

• Förbered ledare: Avisolera korrekt längd och se till att ren, oxidsfri ledare före lödning.
• Lödning: Förvärm och tillsätt lämplig mängd lodtin för att säkerställa full genomträngning av lodningsförbindelsen; undvik överhettning av krympkapporna.
• Krympping: Använd varmluftspistol eller lämplig värmekälla för att krympa kappan och aktivera inre limskiktet tills en jämn tätning uppnås.
• Inspektion: Efter avkylning kontrolleras elektrisk kontinuitet och visuell täthet för att säkerställa korrekt sammansättning.

Kompatibilitet och användningsområden

Dessa loddkonnectorer lämpar sig för ledningsarbete på motorcyklar, mopeder, ATV:er och andra mindre fordon eller elektriska system där kabeltvärsnitt ligger inom 0,7–2,4 mm². JMP som tillverkare (MPN 158.03.97, GTIN 4043981275988) är kända för komponenter till fordonsinstallationer, och produktens konstruktion är anpassad för applikationer med vibration och utomhuspåverkan.

Bemärkningar

• Förpackningen innehåller 5 st — detta är antalet i denna detaljförpackning.
• Produktdata är leverantörsangiven (JMP). Vid osäkerhet om temperaturgränser eller särskilda miljökrav rekommenderas kontroll i projektets tekniska dokumentation innan permanent installation.

Varumärke: JMP — artikelnummer (MPN) 158.03.97, GTIN 4043981275988.
