Lötanslutningar 2.0-4.0 JMP Förpackning 25 stycken Alternativ: 1580400

Lödkomfortnader (varm-svällning) för kabelsamling 2,0–4,0 mm²

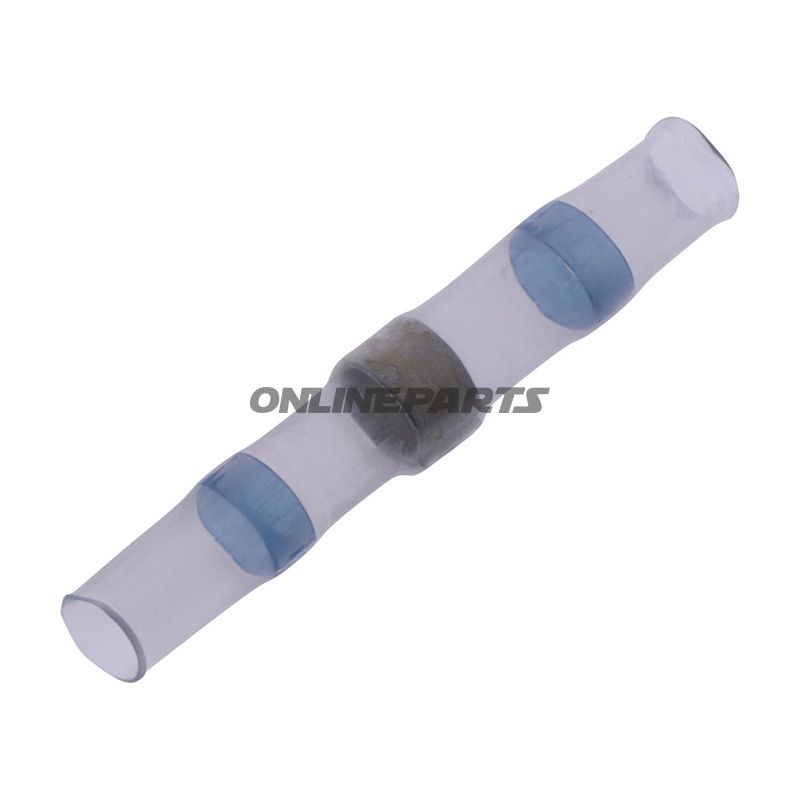

Produkt: Varmsvetsbart löd- och stiftstycke från JMP (GTIN: 4043981340600, MPN: 158.07.41). Dessa lödelement är utvecklade för elektriska kabelsamlingar där en mekanisk och elektrisk pålitlig förbindelse önskas i tillämpningar som fordon, motorcyklar och övriga mobila eller vibrationer utsatta installationer.

Funktion

• Ger en kombinerad löd- och krympförbindelse: mitten smälter till en lödförbindelse vid uppvärmning, medan den omgivande varm-svällande kåpan drar ihop sig och tätar samlingen mot fukt och smuts.
• Designad som en " butt connector" (kontakt/stötdförbindelse) där två avklippta ledare skäres in från vardera sidan och förbinds centralt vid uppvärmning.
• Används där långvarig elektrisk kontakt och miljöskydd är nödvändigt, t.ex. för kabelreparationer, anslutningar på motorcyklar, mopeder eller elektriska komponenter utsatta för vibration.

Tekniska egenskaper

• Ledararea: lämplig för 2,0–4,0 mm².
• Längd: ca. 42 mm.
• Isolerad: ja — termokrymppande yttre kåpa tätar samlingen efter krympning.
• Lödinsats: ja — intern lödmasse smälter vid uppvärmning och bildar solid elektrisk förbindelse.
• Temperaturbeständighet: angiven ned till -125 °C (specificerad i leverantörsdata).

Materialval och egenskaper

• Central lödmasse: lämpliga legeringar för att säkerställa låg övergångsmotstånd och god våtning till kopparledare. Detta skapar en homogen elektrisk förbindelse mellan ledarändarna.
• Yttermantel: termokrympande polymer (typiskt polyolefin eller motsvarande sammansättning) som krymper vid uppvärmning och sitter tätt om kärnan. Materialet är valt för mekanisk styrka och motståndskraft mot fukt och olja, relevanta krav vid fordonsanvändning.
• Färg: blå — används ofta som färgkod för det angivna tvärsnittet (2,0–4,0 mm²).

Praktisk användning och montering

• Förbered ledarändar: avmaska passande längd och se till ren kopparyta utan oxidation.
• Inför lederna i vardera änden av lödkontakten så de möts över lödmassem.
• Värm centralt med lämplig värmekälla (varmluftspistol, lödkolv med lämplig spets eller gasvernbrenare vid korrekt teknik) tills lödmasse flyter och den termokrympande kåpan drar sig ihop. Undvik överhettning som kan skada omkringliggande isolering eller komponenter.
• Kyl och kontrollera visuellt att lödmasse har flytt och att krympningen är jämn.

Kompatibilitet och användningsområde

• Lämplig för ledare i intervallet 2,0–4,0 mm² i koppar.
• Används i elektriska installationer på motorcyklar, tillbehör, kabelanslutningar i fordon samt andra vibrationsutsatta miljöer där en tätad lödförbindelse önskas.

Varumärke och identifikation

Produkten kommer från JMP (MPN 158.07.41). GTIN 4043981340600 används för entydig identifiering i lager- och inköpssystem och kan användas vid sökning av tekniska data eller reservdelshantering.

Kvalitets- och säkerhetsperspektiv

• Använd korrekt uppvärmningsutrustning och arbetsmiljöförfaranden vid lödnings-/krympprocessen.
• Säkerställ att komponentens temperaturtålighet och den omgivande kabelisolerings är kompatibel med den valda uppvärmningsmetoden.

Tekniska data sammanfattade: Typ: butt connector; tvärsnitt 2,0–4,0 mm²; längd ca. 42 mm; isolerad och varm-svällande; inbyggd lödmasse; temperaturbeständighet angiven ned till -125 °C.
