Lötanslutning 0,8-2,0 JMP-förpackning 25 stycken Alternativ: 1580399

Löd-kontakter (värmekrympp) för kabeltvärsnitt 0,8–2,0 mm²

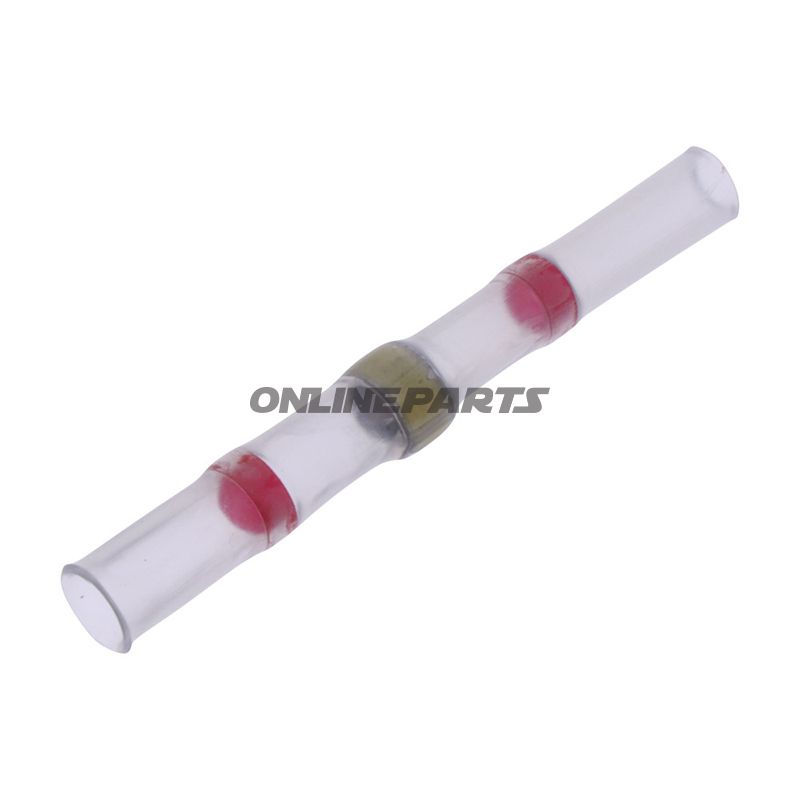

Produkt: värmekrympt löd-/stöd-kontakt från JMP (GTIN: 4043981340617, MPN: 158.07.42). Denna typ av kontakt är avsedd att sammanfoga ledare i elektriska kretsar där en kombination av lödförbindelse och isolerat, mekaniskt sammanfogat, önskas.

Funktion

• Kontakten fungerar som en butt-connector: två avisolering av ledavslut färdas in från var sida, löds ihop i mitten och följt av krympning av det termoflexibla yttre höljet för att uppnå mekanisk styrka och tätning.
• Lödningens insats säkerställer god elektrisk kontakt och minskar övergångsresistens jämfört med rena mekaniska pressförbindelser.
• Värmekrymningen ger tätning mot fukt och skyddar mot korrosion och vibrationer i motorcykel- och fordonmiljöer.

Material och egenskaper

• Kärna: lödinsats för tillförlitlig elektrisk anslutning. Lödsmältan smälter vid uppvärmning, vilket säkerställer jämn lödflyt mellan ledarna.
• Isolering: termoplastisk krympbeläggning med limföring. När den uppvärms tillsammans krymper kapsarna och limmet smälter, vilket ger en tät, mekanisk tätning kring förbindelsen.
• Temperaturbeständighet: deklarerad ned till -125 °C för materialen, vilket indikerar motståndskraft mot låga temperaturer; vid höga temperaturer bör monteringsanvisningar följas för att inte överskrida materialets begränsningar.
• Färg: röd, vilket typiskt anger användningsområde för kabeltvärsnitt i installationspraxis.

Dimensioner och användningsområde

• Kabeltvärsnitt: lämplig för ledare från 0,8 mm² till 2,0 mm².
• Längd: 42 mm sammanlagt.
• Användbart i elektriska installationer på motorcyklar, mopeder, maskiner och små fordon där platsen är begränsad och där vibrationer och fukt kan påverka förbindelserna.

Tekniska fördelar

• Kombinationen av lödning och värm krympning säkerställer låg övergångsresistens och god mekanisk styrka.
• Limföring i krympkapparna ger fuktskydd och minskar korrosionsrisk vid gränssnitt.
• Enkel och upprepbar montering vid korrekt uppvärmning (t.ex. värmepistol eller gasbutanbrännare med kontrollerad låga), vilket ger likartade resultat i verkstadsmiljö.

Montering och rekommendationer

• Avisolera ledarna till lämplig längd, sätt in varje led från vardera sida tills kontakt med lödinsatsen.
• Värm kontakten så att lödmaterialet flyter och omfamnar ledarna; fortsätt därefter uppvärmning av krympkapparna tills limmet flyter och kåpan är jämnt krymp.
• Undvik överhettning, som kan skada isoleringen eller det limbaserade tätningen.
• Kontrollera den elektriska förbindelsen och den mekaniska stabiliteten efter avkylning.

Kompatibilitet och identifikation

• JMP-produktbeteckning: 158.07.42. GTIN 4043981340617 används för entydig identifiering vid inköp och lagerhållning.
• Lämplig för standard kopparledare inom angivet tvärsnittsområde; inte lämplig för fina keramiskt eller speciella legeringsledare utanför förhandskontroll.

Packinformation

• Produkten levereras i JMP-förpackning med angivelse av MPN 158.07.42 och GTIN. Obs: angivelse i produktdata om 'paket' anger förpackning, inte nödvändigtvis professionell eller detaljantalfördelning hos återförsäljare.

Ytterligare tekniska data

Varumärke: JMP. MPN: 158.07.42. GTIN: 4043981340617.
