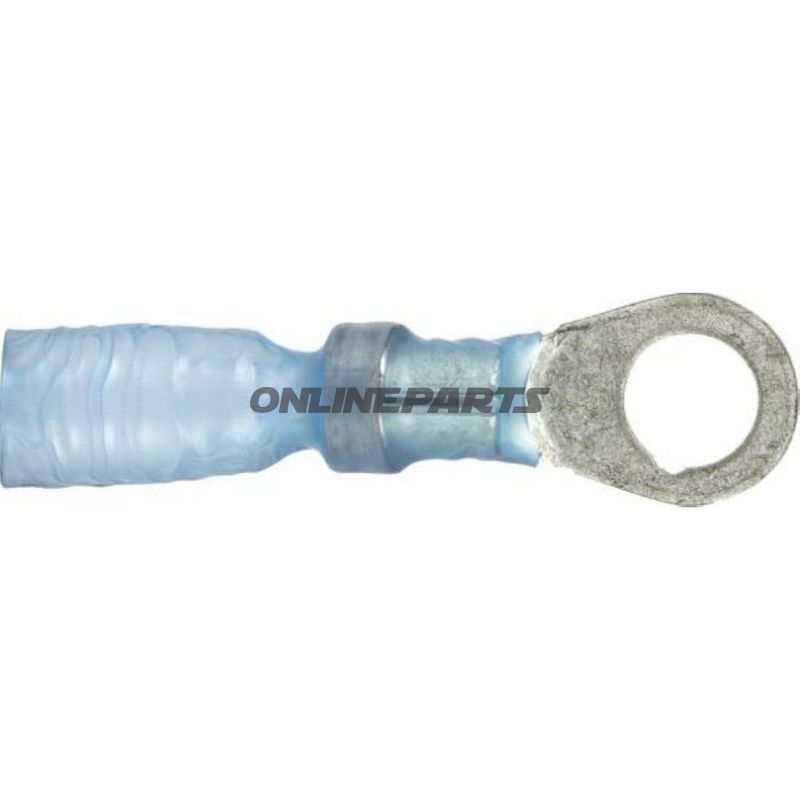

LOETRINGZ 2,5-6,0 M8-serien SGRT

Ringkabelskor med lödförslutning (M8) för kabelarea 2,5–6,0 mm²

Produkt: LOETRINGZ 2,5-6,0 M8 Serie SGRT — MPN: 158.28.32, GTIN: 4026736014315.

Denna ringkabelsko är en isolerad ändanslutning med lödinsats avsedd för sammanslutning av flera ledare i en förbindelse utan krympning. Den utför två funktioner: den mekaniska sammanhållningen av avmantlade ledare via en inre kopparinsats och den elektriska/kemiska förbindelsen vid uppvärmning, där lodet smälter och tränger in i lederkärnan. Produkten tillhör SGRT-serien, som är förseglad och isolerad med en värmekänslig tätningsring.

• Användningsområde: För ändanslutningar där flera ledare ska sammanfogas och fästas genom ett M8 öga (ø 8,4 mm) — typiskt i elinstallationer på fordon, styrskåp eller maskiner där pålitlig lödförbindelse och tätning önskas.
• Kabelföring/kompatibilitet: Lämplig för ledararea från 2,5 mm² upp till 6,0 mm². Maximal buntdiameter för ledarsammanslutning är ca. 6,5 mm. Passar för bultdimension M8.
• Dimensioner: Längd cirka 52,0 mm; ögla håldiameter 8,4 mm.

Material och egenskaper

• Kopparinsats inuti, som mekaniskt klämmer kring de avmantlade ledarna och säkerställer termiskt ledande väg för lodet. Koppar ger god elektrisk kontakt och värmeledning vid uppvärmning.
• Isolerande yttre hölje av värmebeständig polymer som skyddar mot kortslutning och mekaniskt slitage.
• Tätningsring av värmesmältningsbart klister (fusionsförsegling) i SGRT/GRS-versioner, som vid uppvärmning flyter mellan ledarna och bildar en fukt- och vibrationsbeständig försegling.
• Konstruerad för lödning (soldered connections) — produkten är inte avsedd för krympning som primär sammanfogningsmetod.

Funktionellt arbetsflöde

• Avmantla ca. 15 mm av alla ledare som ska kopplas.
• Placera och räta ut ledarna i en bunt, för in bunten i ringkabelskons kopparinsats och vrid lätt för att säkra mekanisk fastsättning.
• Värm kopparinsatsområdet med en varmluftspistol eller lämplig lödutrustning tills lodringen smälter och lodet tränger in i lederkärnan.
• Om modellen har tätningsring, värms denna tills klistermaterialet smälter och flyter mellan ledarna för att bilda en tät försegling.
• Efter avkylning uppnås en sammanhängande mekanisk och elektrisk förbindelse utan krav på efterföljande krympning.

Tekniska fördelar och anmärkningar

• Kombinerar mekanisk fastsättning och lödd elektrisk förbindelse, vilket minskar risken för dåliga kontaktpunkter i vibrationsutsatta miljöer.
• Den inbyggda kopparinsatsen säkerställer en jämn värmefördelning under lödning, vilket främjar korrekt inträngning av lodet.
• Tätningsringens smältbara klister förbättrar skyddet mot fukt och korrosion i förbindelsen.
• Passar för applikationer där efterföljande krympning inte är önskad eller nödvändig; korrekt lödning är avgörande för pålitlig funktion.

Tekniska data (utvalda)

• Typ: Ringkabelsko
• Lämplig för: M8
• Kabelarea: 2,5–6,0 mm²
• Isolerad: Ja
• Lödd förbindelse: Ja
• Värmekänslig tätningsring: Ja
• Antal poler: 1
• MPN: 158.28.32 — GTIN: 4026736014315

Installationstips: Använd korrekt inställd varmluftspistol eller lödutrustning, arbeta med lämpligt säkerhetsavstånd och personlig skyddsutrustning. Överhettning kan skada isoleringen; säkerställ att lodet flödar helt in i lederkärnan före avkylning.

Om du behöver ytterligare tekniska specifikationer eller certifikatdokumentation, ange installationsmiljön (temperatur, vibration, fukt) och de använda ledartyperna, så kan mer riktad vägledning ges.
