LÖDNIPPEL JMP LÄNGD: 8 MM BORRHÅL: 2,1 MM INNEHÅLL 10

Loddernippl JMP till elektriska anslutningar – längd 8 mm, borrning 2,1 mm

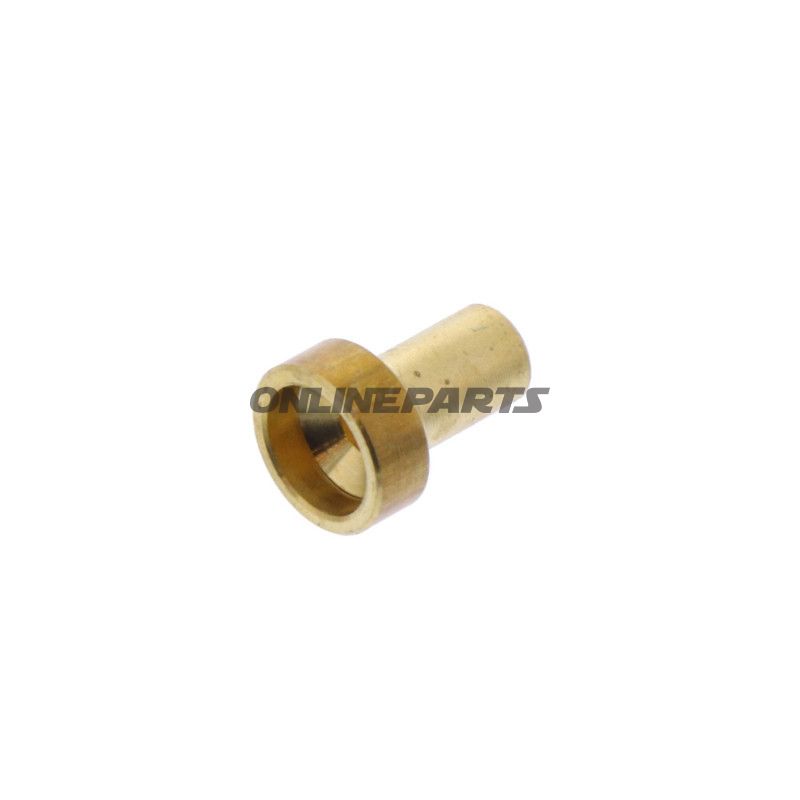

Produktöversikt: Denna loddernippl från JMP (GTIN: 4043981405842, MPN: 731.07.62) är utformad för uppenbara elektriska och mekaniska anslutningar på motorcyklar och liknande fordon, där en stabil lodförbindelse och exakt placering är nödvändig. Namnet beskriver dimensionerna: totalt 8 mm längd med ett huvuddiameter på 6,0 mm och en exakt borröppning på 2,1 mm.

Funktion och användning: Loddernipplens primära funktion är att ge en mekanisk fast punkt för lödning av ledare eller trådar, samt fungera som genomförings- eller monteringspunkt i små komponentmontage. Den används vanligtvis för:

• Elektriska anslutningar där tråd ska lödas och fästas mekaniskt.
• Reparation av kabelskor, jordförbindelser eller signalslingor på motorcyklar.
• Montering i plattor eller komponenter med ett borrhål på cirka 2,1 mm.

Materialval och egenskaper: Loddernipplen är tillverkad för att klara värme vid lödning och samtidigt behålla mekanisk stabilitet. Materialet är valt för god värmeledning och lödbarhet (vanligvis en metalllegering som lämpar sig för lödning); det ger god kontaktmodstånd efter korrekt lödning. Huvudet på 6,0 mm ger en tillräcklig yta för applicering av löd och säkerställer en solid förbindelse utan att vara onödigt bulkigt i små montage.

Dimensioner och tekniska data: De viktigaste måtten är:

• Huvuddiameter: 6,0 mm
• Rördiameter: 3,5 mm
• Borrhålens diameter (rekommenderat monteringshål): 2,1 mm
• Total längd: 8,0 mm

Dessa tekniska uppgifter framgår även av tillverkarens specifikationer (se tekniska specifikationer nedan), och de motsvarar standardmått som ofta används vid elektronik- och motormontage.

Kompatibilitet och montering

• Passar i hål med diameter cirka 2,1 mm; för tight passform kan lätt avfasning eller ökning av hålets diameter vara nödvändig för exakt montering.
• Lämplig att löda med vanligt elektroniklödningsmaterial (blyfri lödning rekommenderas enligt gällande praxis) och standardlödkolv.
• Lämplig att använda i skåp, på kretskort eller i metallplåtar där en liten, värmetålig fästnippl är nödvändig.

Praktiska anmärkningar för användning

• Förvärm arbetet lämpligt och använd tillräckligt lödmaterial för att säkerställa låg kontaktmotstånd och mekanisk säkerhet.
• Säkerställ korrekt håljustering och avfasning för att undvika skada på skaftet vid insättning.
• Kontrollera elektriska förbindelser efter lödning för kontinuitet och mekanisk styrka.

Tillverkaruppgifter: Produktionen levereras av JMP och identifieras med MPN 731.07.62 samt GTIN 4043981405842. Dessa identifikatorer är användbara vid ombeställning eller vid förfrågan om kompatibilitet med reservdelar.

Tekniska specifikationer (snabb översikt):

Kontakta din komponentleverantör eller JMP direkt vid behov av dokumentation om materialblandning eller toleranser vid precisionsmontage.
