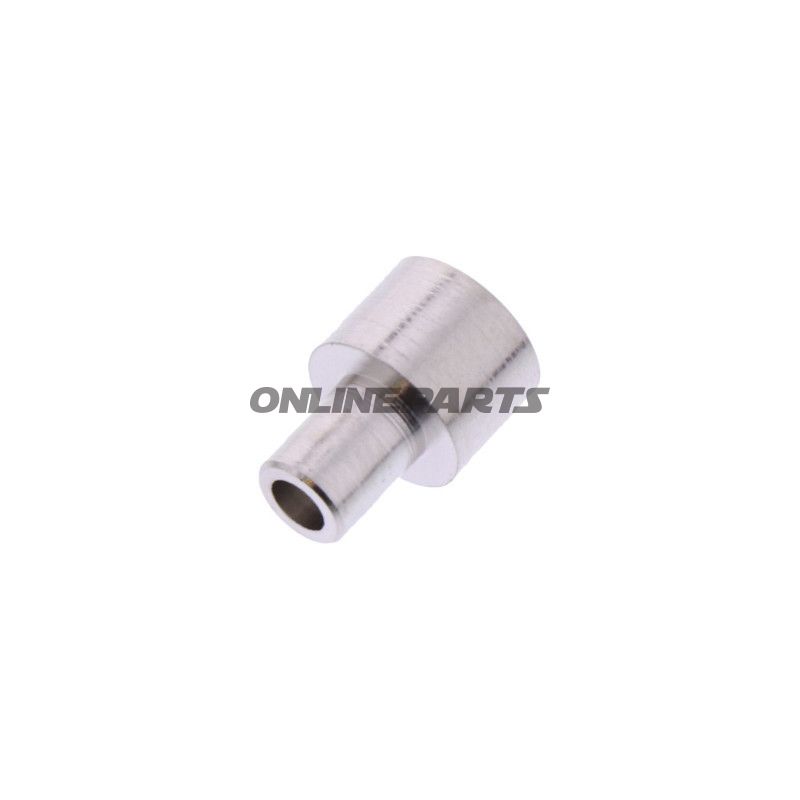

Loddenippel för Bowden-kablar – JMP, längd ca. 10–11 mm
Produkt: Loddenippel för montering på Bowden-kabel.
Brand: JMP (MPN: 731.06.78, GTIN: 4043981395730).
Denna loddenippel från JMP är avsedd för fästning av Bowden-kablar i motorcykel- och scooterapplikationer där en permanent mekanisk förbindelse mellan kabel och komponent önskas. Nipplens utformning gör den lämplig för lödning på kabelände, så att kabeln får ett formstabilt, cylindriskt fäste som kan placeras i en hållare eller ett kabelöga.
- Funktion: Skapar en solid, permanent kabelände vid lödning. Lämpar sig för styr-, gas- och kopplingskablar där traditionell kläm- eller pressände inte är önskat.
- Material och yta: Tillverkad i metall lämplig för lödning (typiskt mässing eller liknande legering hos JMP) för god värmeledning och robust håldannelse vid lodningsprocessen. Materialvalet säkerställer tillräcklig mekanisk styrka utan att vara hårdare än vanliga kabelhållare.
- Geometri och mått:
- Huvuddiameter: 7 mm
- Skaftdiameter: 4 mm
- Borr-/fästehål-diameter: 2,5 mm (passar till skruvar eller monteringshål ≈ 2,5 mm)
- Angiven längd: cirka 10–11 mm (tekniskt uppmätt längd i specifikationerna är 11 mm)
- Kompatibilitet: Passar till kablar med lämpligt tvärsnitt, där kärnan kan fyllas med lödningsmetall. Hål-diameter på 2,5 mm är standard för många kabelhållare och beslag på motorcyklar, men kontrollera alltid måtten i förhållande till ditt beslag.
Användningsråd: För korrekt monteringsresultat värmebehandla nippe l och kabelände med lämpligt lodförebyggande lödmaterial. Se till att ytan är ren på både kabel och nippel; avissolera och tin eventuellt kabelkärnan före lödning för bättre vätskeegenskaper. Undvik överhettning som kan skada kabelisoleringen.
Tekniska data (källa: tillverkare):
| Head | 7 mm |
|---|
| Shaft | 4 mm |
|---|
| Bolt hole diameter | 2,5 mm |
|---|
| Length | 11 mm |
|---|
Produktbeteckningen hos JMP: "Loddenippel JMP Längd 10 mm Bor 2,5 mm". Observera att den tekniska längden angiven i tillverkarens data är 11 mm; funktionellt motsvarar detta en nominell längd cirka 10 mm vid montering. MPN (731.06.78) och GTIN (4043981395730) anges för enkel identifiering vid reservdel-besörjning.
Observera: Detta är en komponent avsedd för yrkespersoner och personer med erfarenhet av kabelmontering och lödarbete. Kontrollera alltid kompatibilitet med befintliga beslag och kablar före montering.
