Lock HYDRAULIKCYLINDER JMP Fox DS 3000 H

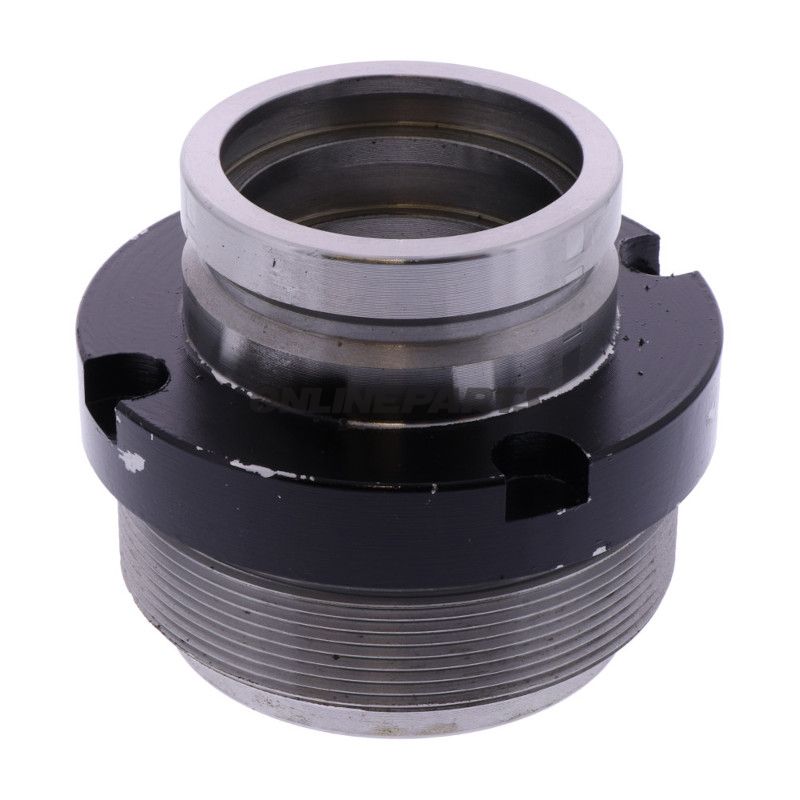

Deksel till hydraulcylinder – JMP till FOX DS 3000 H

Detta skydd är avsett som utbytbar del till hydraulcylindern på FOX DS 3000 H-plattformen och levereras av JMP (original delbenämning XZ-3B1-110300-0, MPN: 652.30.37). Produkten innehåller de nödvändiga tätningselementen för montering.

• Funktion: Skyddet stänger änden av hydraulcylindern och håller vätska samt tryck inom cylindern. Det skapar tät kontakt mot cylinderväggens packningar och överför mekanisk belastning från cylinderväggen till fästpunkterna. Vid korrekt montering säkerställer skyddet att cylinderns kolv och kolvstång kan arbeta utan läckage eller kontaminering från omgivningen.
• Materialval och egenskaper: Själva skyddet från JMP är utfört i material som är avsedda för hydrauliska miljöer ( metallisk komponent) och levereras med matchande tätmaterial. Materialen är valda för att motstå hydrauliskt tryck, slitage från kolvförflyttning och vanlig korrosion under normal användning. Tätmaterialet är kompatibelt med standardhydraulolja och dimensionerat för att ge långvarig tätning under drift.
• Mått och dimensioner: Yttermått cirka 90 mm i diameter. Längd (djup) cirka 73 mm. Dessa dimensioner motsvarar den ursprungliga konstruktionen för FOX DS 3000 H-plattformens hydraulcylinder och måste matcha cylinderväggens flänsar och fästmetoder vid utbyte.
• Leveransinnehåll: Skydd samt nödvändiga tätningar för korrekt montering. Observera att produktinformationen inte anger andra fästelement (bultar, brickor) – kontrollera befintlig hårdvara vid utbyte.
• Kompatibilitet: Tillverkad för FOX DS 3000 H-plattformen. JMP anger denna del som originaldel XZ-3B1-110300-0, och MPN 652.30.37 hänvisar till den specifika varianten. Vid tvekan om passform jämförs dimensionerna (Ø 90 mm, längd 73 mm) och det ursprungliga delreferensen före montering.
• Identifiering: Varumärke: JMP. MPN: 652.30.37. GTIN anges inte i produktuppgifterna.

Montering och serviceanmärkningar:

• Rengör kontaktytor noggrant före montering för att undvika kontaminering av tätningarna.
• Använd korrekta momentvärden för bultar och fästelement som anges av FOX eller verktygsmanualen för plattformen.
• Kontrollera tätytor för skada och byt ut tätningar vid varje demontering för att säkerställa tätning.
• Om osäkerhet råder om kompatibilitet, jämför JMP:s MPN (652.30.37) med den ursprungliga delreferensen XZ-3B1-110300-0 före köp.

Teknisk anmärkan: Uppgifterna bygger på JMP:s uppgift om deltyp och dimensioner (Ø ~90 mm, längd ~73 mm). GTIN lämnades inte i produktdata. För specifika materialangivelser, certifieringar eller toleranser hänvisas till tillverkarens tekniska dokumentation.
