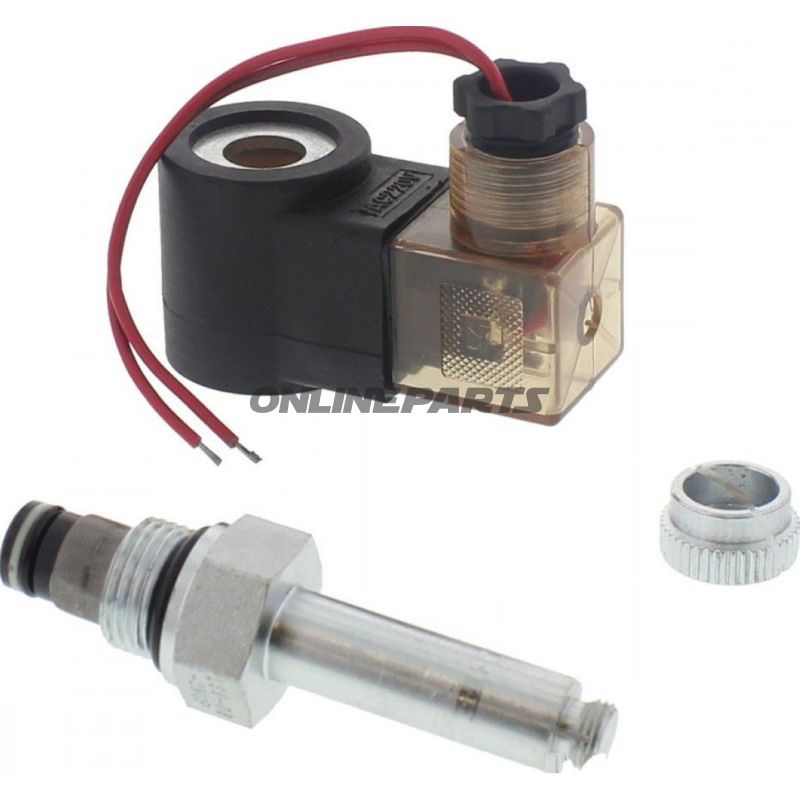

Sänkventil med AC-spole för JMP 500/300 (24 V AC) – elektromagnetisk drift
Produkt: Sänkventil med AC-spole från JMP. Modellbeteckning (MPN): 652.02.15. Varumärke: JMP.
Denna sänkventil är en elektromagnetisk ventil konstruerad för styrning av pneumatiska eller hydrauliska luftutsläpp i system där en 24 V AC-spole används. Ventilens funktion är att öppna eller stänga flödet vid aktivering av spolen, vilket möjliggör exakt kontroll av sänkningar eller luftutsläpp i monterade anläggningar.
- Funktion: Elektromagnetiskt aktiverad sänkventil. När 24 V AC tillförs spolen ändras ventilstillståndet (öppen/stängd) och tillåter kontrollerad utströmning eller låsning av medium. Lämplig för applikationer där dramatisk elektrisk DC-styrning inte är tillgänglig, men AC-styrning används.
- Material: Ventilhuset och mekaniska komponenter i stål för mekanisk styrka och slitagestånd. Spolen är utförd i plast, vilket ger elektrisk isolation och skyddar vingslingorna. Materialvalet kombinerar metallisk robusthet i strömförande delar med en lätt och isolerande spolekonstruktion.
- Dimensioner: Längd cirka 73 mm, bredd cirka 34 mm. Dimensionerna gör den kompakt och lämplig för montering i trånga installationer eller paneler.
- Elektriskt: Spole för 24 V AC; avsedd för system och styrenheter som levererar växelström vid denna spänning. Installation ska följa gällande elektriska föreskrifter och ta hänsyn till korrekt säkring och jordförbindelse där relevant.
Tekniska och praktiska överväganden
- Stålhus ger hög mekanisk motståndskraft mot belastning och gör ventilen lämplig för industriella miljöer, men överväg korrosionsskydd i aggressiva omgivningar (t.ex. havsvatten eller stark kemisk exponering).
- Plastspolen säkerställer elektrisk isolation och lågt vikt, men spolens specifikationer (såsom effektförbrukning, strömstyrka och termisk klassificering) bör verifieras i förhållande till ditt styrsystem, eftersom dessa värden inte anges i denna beskrivning.
- Monteringsutrymmet bör tillåta åtkomst till elanslutning och eventuell service; måttangivelserna (73 × 34 mm) hjälper vid planering av platsbehov.
Kompatibilitet och användning
Ventilen är avsedd för integration i system som använder JMP 500/300-serien eller motsvarande monteringsytor, där en 24 V AC styrspole är standard. Den lämpar sig för mekaniker och tekniker som utför byte eller reparation av ventiler i pneumatiska eller hydrauliska utrustningar, såvida de elektriska och mekaniska gränsvärdena uppfylls.
Identifikation
- Varumärke: JMP — känt för komponenter till motorcykel- och mekaniska applikationer.
- MPN: 652.02.15 — använd detta nummer vid reservdelsbeställning eller vid förfrågan till leverantör.
- GTIN: Uppges inte för denna vara i datasetet.
Installation och säkerhet
- Följ relevanta el- och maskinsäkerhetsregler vid anslutning av spolen (24 V AC).
- Säkerställ korrekt tätning och fastsättning av ventilen för att undvika läckor eller mekanisk löshet.
- Vid drift i korrosiva eller dammiga miljöer rekommenderas lämpligt korrosionsskydd och/eller kapsling av spolen.
Om du behöver specifika elektriska parametrar (t.ex. spolemotstånd, effektförbrukning, tidskonstanter) eller materialcertifikat för stål och plast, kan dessa inhämtas från JMP eller leverantör vid kontakt med MPN 652.02.15.
