LJUS VÄNSTER BAK

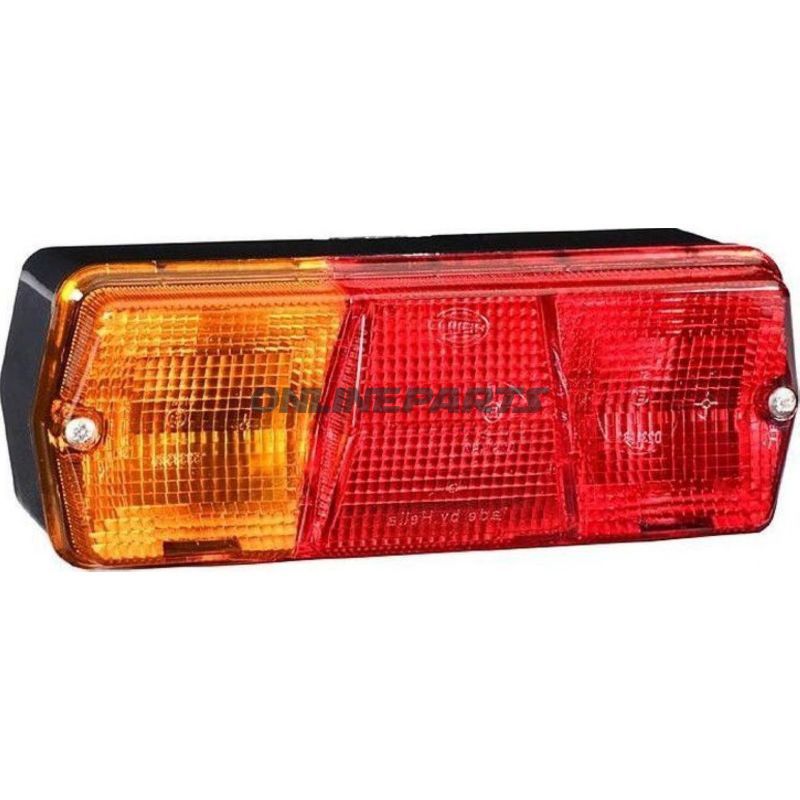

Bakljus, vänster sida för horisontell montering

Produkt: vänster bakljus från Hella (MPN: 102.24.82, GTIN: 4082300051568). Beskrivningen täcker funktion, material, tekniska data och kompatibilitet för mekaniker och erfarna motorcykelägare.

Funktion och ljuskombination

Detta vänstra bakljushus kombinerar tre färgade ljusområden för vanliga bakljus och blinkers samt en separat registreringsskyltbelysning. Lampan levererar följande funktioner:

• Rött: positionsljus (bakljus) och bromsljus.
• Gult: blinkers/indikator.
• Vitt: registreringsskyltbelysning.

Produkten är avsedd för horisontell montering och är utvecklad för fordon med 12 V eller 24 V system. Lampan stödjer totalt fyra separata ljusfunktioner (positionsljus, bromsljus, blinkers och registreringsskyltbelysning).

Material och konstruktion

Huset är tillverkat i svart plast, designat för att motstå normal vägbelastning och exponering för vägvatten. Optikerna är färgade i respektive rött, gult och vitt i de relevanta områdena för att uppfylla synlighets- och godkännandekrav. Monteringspunkten använder två M6-skruvar för fästning, vilket ger en mekaniskt säker och repeterbar montering.

Elektriska och tekniska data

• Nominal spänning: 12 / 24 V
• Lampor: 2 × P21W för positions-/bromsljus/blinkers (beroende på krets), 1 × R10W för registreringsskyltbelysning
• Fysiska mått (BxHxD): 201 × 76 × 71 mm
• Antal ljuskällor/funktioner: 4
• Monteringsposition: vänster, horisontell
• Godkännandemärken: E1 31482, E1 43322, E1 53335

Kompatibilitet och montering

Lampan är dimensionerad för användning tillsammans med registreringsskyltar i storlekar upp till 520 × 120 mm, 340 × 240 mm och 240 × 130 mm, vilket gör den användbar för en rad bakplåtsmontage där horisontell placering föredras. De två M6-fästena möjliggör snabb utbyte eller återmontering vid service.

Praktiska anmärkningar för verkstaden

• Kontrollera polaritet och säkringar vid installation, särskilt vid konvertering mellan 12 V och 24 V system.
• Använd de angivna lamporna (P21W och R10W) för att säkerställa korrekt ljusintensitet och belastning på lampans interna krets.
• Kontrollera E-märkningarna efter montering för att säkerställa överensstämmelse med lokala lagkrav.

Hella anges som tillverkare (brand), och denna enhet identifieras via tillverkarnumret 102.24.82 och GTIN 4082300051568, vilket kan användas vid reservdelsbeställning och dokumentation.
