LJUS VÄNSTER BAK

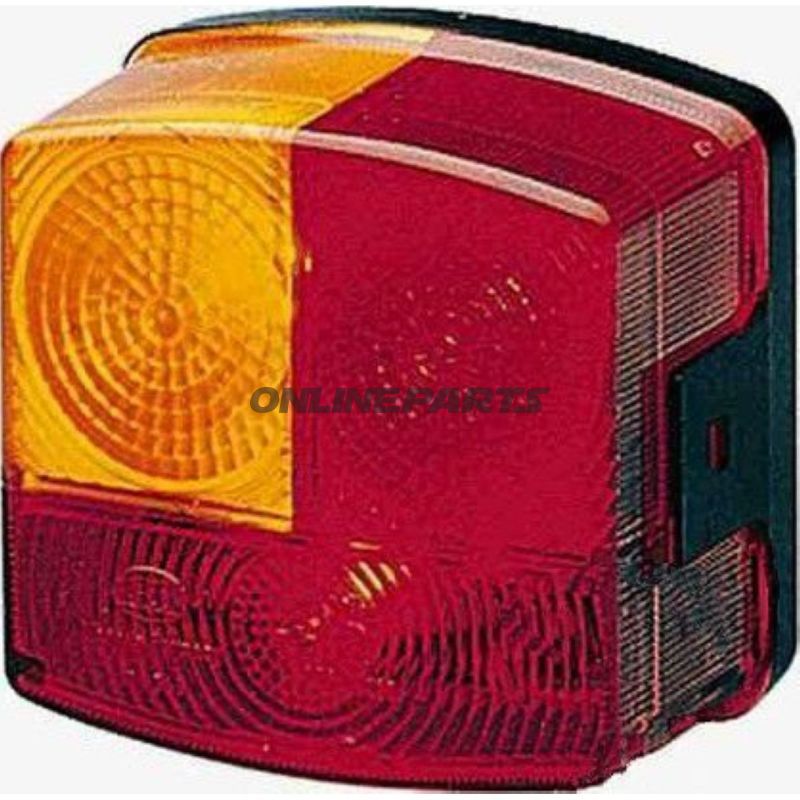

Baklykta, vänster sida för motorcykel – kombinerad bakljus, broms- och blinkers

Produkt: Hella baklykta för vänster sida (GTIN: 4082300098389, MPN: 102.36.47). Detta är en kombinerad baklykta som levererar positionsljus (bakljus), bromsljus och blinkfunktion i en enhet.

Funktion och användning

Baklyktan är avsedd för montering på vänster sida av motorcyklar eller liknande fordon där en samlad enhet med tre ljusfunktioner krävs. Den täcker tre funktioner: rött ljus för positions- och bromsljus samt gult/amber för blinkers. Enheten kan monteras både horisontellt och vertikalt, vilket ger flexibilitet i förhållande till olika monteringsytor och ramar.

Material och konstruktion

• Lins: PMMA (akryl) med snabbfäste. PMMA ger god optisk klarhet och är motståndskraftigt mot gulfärgning jämfört med vanlig polykarbonat under normala driftförhållanden.
• Hus och fäste: Lyktan levereras med gummitätning (tülle) och två hål för M5-fästskruvar, vilket säkerställer stabil mekanisk montering och tätning vid korrekt montage.
• Elektriskt: Nominell driftspänning är 12 V, kompatibel med standard motorcykelinstallationer.

Tekniska data och dimensioner

• Mått (B x H x D): 95 x 90 x 54,5 mm.
• Antal ljusfunktioner: 3 (positions-/bakljus, bromsljus, blinkers).
• Linsfärg: röd för positions-/bromsljus och gul för blinkers.
• Lämplig glödlampkonfiguration: 2 x P21W och 1 x R10W (standardglödlampor för dessa funktioner).
• Installationssida: vänster.
• Certifiering: Godkänd med märkningarna E1 273 och E1 63230, vilket indikerar överensstämmelse med relevanta ECE-krav för ljustfunktioner.

Kompatibilitet och monteringsanmärkningar

• Designad för 12 V-system; kontrollera fordonets nätspänning och säkrings-/kontakttyp före installation.
• Montering sker med M5-skruvar genom två fästhål. Säkerställ korrekt moment och använd lämpligt tätningsmedel eller packning för att bibehålla tätning och undvika vibrationsförlust.
• Den snabbfästa PMMA-linsen gör demontering och underhåll enklare vid glödlampsbyte, men kontrollera alltid tätningsytor efter service för att undvika fuktingång.

Praktiska fördelar och överväganden

• En samlad enhet med tre funktioner minskar behovet av separata ljuskällor och förenklar kabeldragning vid utbyte.
• PMMA-linsen ger skarp ljustransmission och god synlighet under normal användning; vid kontinuerlig exponering för stark UV kan materialet över tid ändra egenskaper, så visuell inspektion vid service rekommenderas.
• Var uppmärksam på val av korrekta glödlampstyper (2x P21W, 1x R10W) för att säkerställa korrekt ljusstyrka och funktion. Använd original- eller specifikationsmotsvarande lampor för att behålla godkännandet och funktionaliteten.

Märke och identifiering: Produkten kommer från Hella och identifieras entydigt via tillverkarens artikelnummer (MPN 102.36.47) samt GTIN 4082300098389. Dessa koder kan användas för verifiering av delen och för beställning av reservdelar.

Vid installation rekommenderas att följa fordonets tekniska manual för elektriska anslutningar och monteringskrav samt att testa alla funktioner (positions-, broms- och blinkers) efter montering för korrekt drift.
