LJUS KONTUR

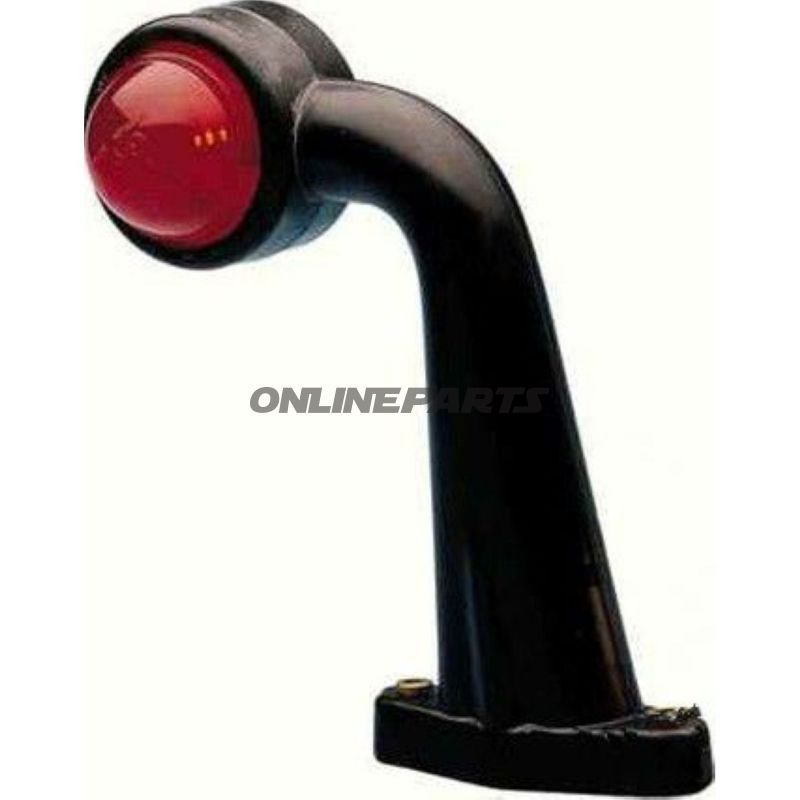

Konturlykta för sidoinstallation — Hella konturlykta med gummiarm

Denna konturlykta från Hella (MPN: 102.29.53, GTIN: 4082300007329) är en förkablageförsedd armatur utformad för vertikal/stående montering på sidan av fordon. Produkten är typgodkänd (märke: E13 9401) och levereras med utbytbara linser för fram- och baksida.

• Funktion: Enkel belysningsfunktion — konturlykta för markering av fordonets sidor. Framåtlins är mjölkvit (vit kontur), bakre lins är röd (röd kontur).
• Spänning: Nominell 12/24 V, lämplig för både 12 V och 24 V elsystem.
• Montering: Vertikal/stående montering på sidan. Armaturen är förkablageförsedd och har två monteringshål (Ø 5,3 mm) för fästskruvar.
• Glödlampa: Använder 1x R5W glödlampa (anges inte som inkluderad).
• Godkännande: Godkänd för fordon enligt GGVS / ADR, angivet Prüfzeichen E13 9401.

Material och konstruktion

Kåpan och armen är utförda i svart gummi, vilket ger flexibilitet och stötdämpning vid montering på kaross eller karossdelar. Gummiutförandet är lämpligt för utomhusbruk vid normal vägbelastning, eftersom materialet minskar risken för sprickbildning runt monteringspunkten jämfört med stela plastfästen. Linserna levereras lösa, så fram- och baklins kan placeras efter behov; linsmaterialet är utformat för att ge jämn ljusfördelning för konturbelysning.

Tekniska anmärkningar för montörer

• Kontrollera polaritet och spänning före anslutning — enheten kan användas på både 12 V och 24 V system.
• Monteringshålen är Ø 5,3 mm; använd korrekta rostfria skruvar eller bultar och tätningsmedel vid behov för att undvika inträngande fukt.
• Gummiar­men tillåter viss rörelse; se till att kabeldragningen inte utsätts för skärande kanter eller upprepad nötning.
• Vid byte av glödlampa använd typ R5W; kontrollera ljusdämpning och funktion efter montering.

Kompatibilitet och användningsområden

Produkten är avsedd för montering på lastbilar, trailer, skåpbilar och andra arbetsfordon där sidokonturlykta krävs av lagstiftning eller driftsskäl. Godkännandet enligt GGVS/ADR gör den lämplig för användning på fordon som transporterar farligt gods under relevanta regelverk.

Hella — kvalitet och spårbarhet

Produkten är tillverkad av Hella (MPN 102.29.53). GTIN 4082300007329 säkerställer korrekt identifiering vid reservdelsbeställning och lagerhantering. Märkningen och godkännandet möjliggör för tekniker att dokumentera överensstämmelse vid inspektioner.

Installationstips

• Förbor eventuellt monteringshål med lämpligt verktyg för att undvika skador på gummihuset.
• Täta alla genomföringar mot vatten och smuts med lämpligt tätningsmedel.
• Efter anslutning: kontrollera att både vit och röd funktion lyser som förväntat och att linsen är korrekt placerad.

Kontakta teknisk support eller se Hella-dokumentation vid tvekan om elektriska anslutningar eller godkännandekrav för specifik fordonstyp.
