LJUS HÖGER BAK

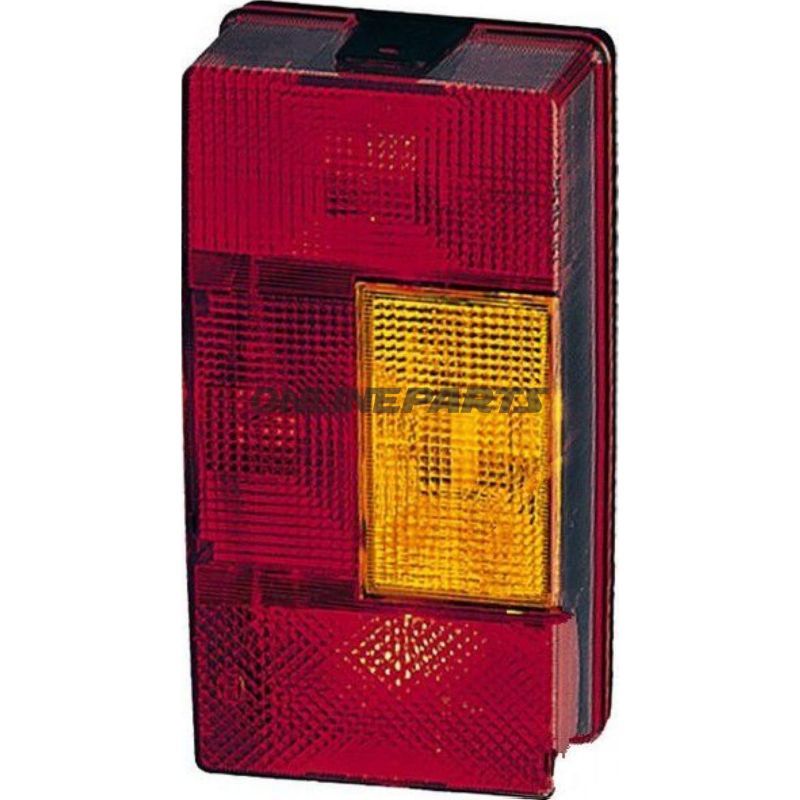

Höger baklampa för vertikal montering på släpvagn

Produkt: Höger baklampa från Hella (MPN: 102.35.55, GTIN: 4082300025958). Denna baklampa är avsedd för vertikal fastsättning på släpvagnar och liknande fordon där höger positionsljus, bromsljus och blinkers krävs.

Funktion och användning

• Baklampan levererar tre separata ljusfunktioner: rött positions-/bromsljus och gult blinkers.
• Syftet är att säkerställa korrekt signalering till trafiken bakom vid normal körning, inbromsning och blinkning.
• Utförd för vertikal montering på höger sida av trailer/släpvagn med fyra genomgående monteringshål (Ø 6 mm).

Elektriska och optiska data

• Nominell spänning: 12/24 V, vilket gör den kompatibel med både personbils- och lastbils-/släpvagnsinstallationer som använder vanliga lågspänningssystem.
• Linsernas färger: röd (positions-/bromsljus) och gul (blinkers).
• Antal ljusfunktioner: 3 (positions-/bromsljus + blinkers).
• Passar pjäser/pärlor: 2 x P21W för de röda funktionerna och 1 x R10W för blinkfunktionen. Lampor med dessa sockeltyper används vanligen i tunga fordonsapplikationer och bör väljas i korrekt effekt och godkänd utförande.

Dimensioner och mekanisk utformning

• Yttre mått (BxHxD): 210 x 108 x 66 mm. Måtten är relevanta vid planering av monteringsplats och vid inpassning i befintliga fästen eller karossangivelser.
• Bottenplatta: svart bottenplatta med fyra hål Ø 6 mm för fästskruvar för vertikal montering.
• Monteringsplacering: höger sida (angivet som "rechts" i den ursprungliga tekniska texten).

Säkerhet, godkännande och kompatibilitet

• Certifiering: märkt med E13 9385, vilket anger typgodkännande enligt relevanta ECE-regler för lampor. Detta är betydelsefullt vid uppbyggnad och reparation av trailersystem där efterlevnad av lagkrav krävs.
• Elektrisk kompatibilitet: eftersom enheten stöder både 12 V och 24 V bör hänsyn tas vid installation till fordonets säkrings- och belastningsförhållanden samt eventuell användning av motstånd/reläer för blinkfunktionen om systemet kräver det.

Materialval och egenskaper

• Lins: plastlins i färgad utförande (röd/gul) designad för att ge tydlig signalavgivning. Plastmaterial används typiskt för slagfasthet och ljusspridning; förväntad beständighet mot väder vid normal användning.
• Bottenplatta: termoplastisk eller polymerbaserad material med svart yta för korrosionsbeständighet i släpvagnsapplikationer. Skruvhålen är standard Ø 6 mm för mekanisk infästning.
• Elektriska kontaktinsatser och lampsocklar: utförda för vanlig lampmontering (P21W/R10W); god kontakt vid korrekt montering för att undvika intermittenta funktioner.

Praktiska överväganden vid montering

• Kontrollera lamptyper och deras skick vid installation; defekta lampor ska bytas ut mot samma typ för att behålla korrekt ljusbild och belastning.
• Säkra korrekt kabelanslutning och jordning för att undvika fel i blinksekvens eller dämpat positionsljus.
• Kontrollera fästskruvar Ø 6 mm för korrekt moment och använd eventuell korrosionsskydd mellan bottenplatta och kaross vid salta/korrosiva miljöer.

Identifiering: Produkten är tillverkad av Hella och identifieras med tillverkarens artikelnummer 102.35.55. GTIN 4082300025958 kan användas för logistisk identifiering och sökning efter reservdelar eller teknisk dokumentation.

Observera: Uppgifterna ovan är tekniska beskrivningar av lampan och dess egenskaper. Vid tvekan om kompatibilitet med specifikt fordon eller montering rekommenderas kontroll av elschema och fysiska mått före slutlig installation.
