Baklykta till höger sida for fordon (horisontell montering)

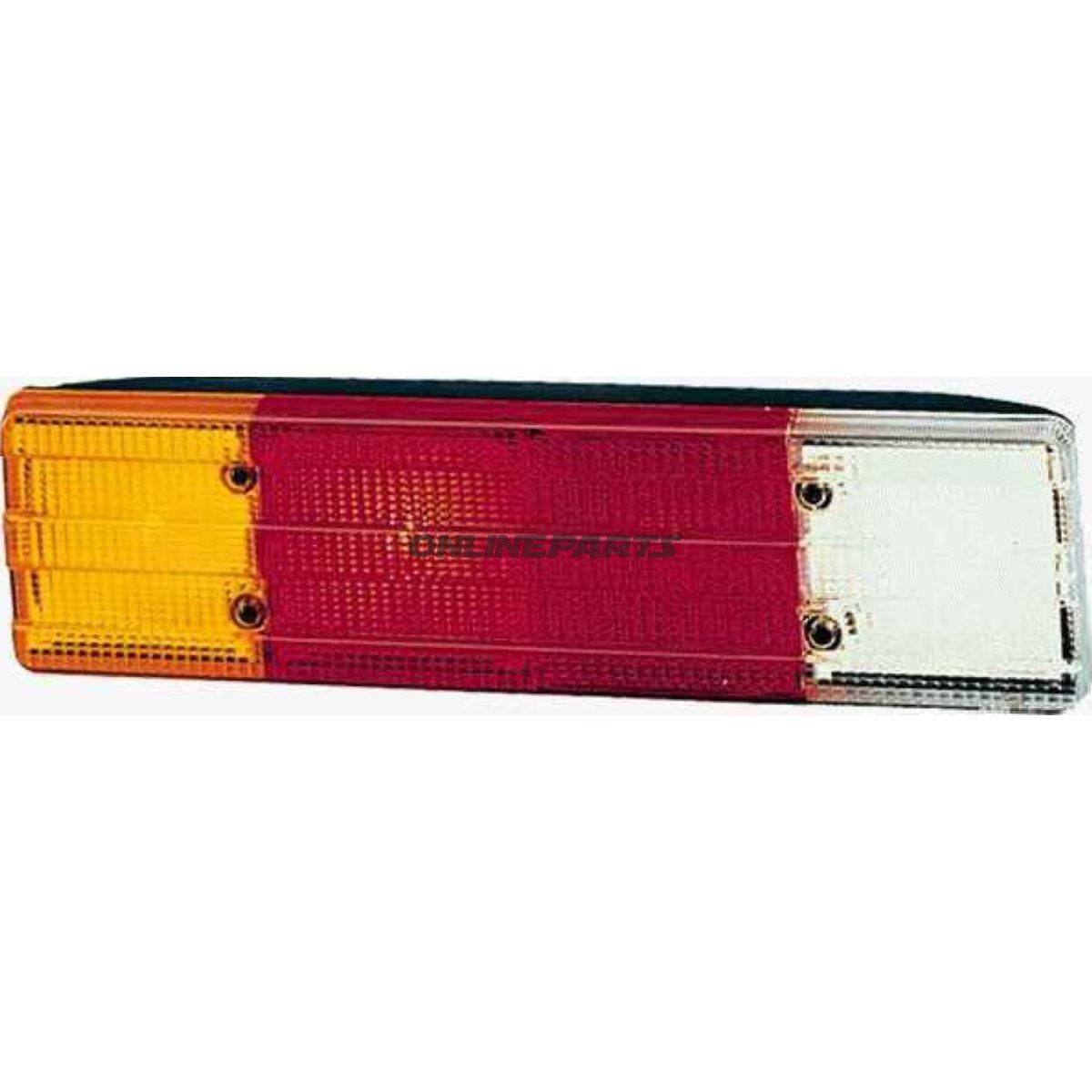

Produkt: Hella baklykta, högra sidan. Denna baklykta är avsedd för horisontell montering och kombinerar bakreflex, bromsljus, blinkers och bakljus i en enhet.
Funktion och användning
- Baklykten levererar fem ljusfunktioner: bakreflex, broms (bromsljus), blinkers, bakljus och en separat ljusfunktion för registreringsskylts- eller vitt ljus (linsfärger röd/gul/vitt).
- Designad för montering på högra sidan av fordonet i horisontell position. Utesluter integrerad skål, vilket innebär att monterings- och anslutningslösningen måste passa fordonets befintliga ledningskanaler och beslag.
- Certifierat märke: E1 53384, vilket anger överensstämmelse med relevanta europeiska krav för lampfunktion och reflexion.
Elektriska och optiska data
- Nominell driftspänning: 12/24 V — kompatibel med både 12 V och 24 V elektriska system.
- Matchande lampor: 3 × P21W (vanligt för broms- och bakljus) + 1 × R10W (vanligt för blink eller sidfunktion beroende på kredsløb).
- Linsfärger: Röd (bakljus/reflex/broms), Gul (blink) och Vit (registreringsskylt/återvagnsljus), levereras samlade i samma modul.
Material och konstruktion
- Hus: Svart plastkåpa, vald för motståndskraft mot korrosion och stöt samt låg vikt. Plastmaterialet lämpar sig för utomhusmontering och exponering för vibrationer.
- Lamphållare och monteringsdelar: Integrerad lamphållare och två M8-fästen medföljer för mekanisk fixering. Beskrivningen anger inte materialet till skruvarna, men standard är normalt galvaniserat eller rostfritt stål för hållbarhet.
- Lins: Färgad lins (röd/gul/vitt) utformad för att uppfylla optiska krav för synlighet och reflexion.
Dimensioner och fysisk passform
- Yttre mått: 425 × 110 × 82 mm. Dessa yttre dimensioner är viktiga att kontrollera mot fordonets monteringsyta för korrekt passform.
- Installationsplats: Specifikt till högra sidan. Se till korrekt orientering vid montering så att blink och reflex fungerar i rätt riktning.
Kompatibilitet och installationsöverväganden
- Designad för fordon med 12/24 V-system och standardlampor P21W och R10W; kontrollera kabeldragning och säkringar vid utbyte.
- Eftersom enheten levereras utan skål, måste anslutningskabel och eventuella packningar anpassas till fordonets befintliga beslag och kabelgenomföringar för täta och vibrationssäkra anslutningar.
- Monteringsskruvarna är M8; se till att stödkonstruktion och muttrar matchar dessa mått.
Varumärke, identifiering och referensnummer
- Producent: Hella — en känd leverantör av lamp- och belysningskomponenter till fordon.
- MPN (tillverkarens artikelnummer): 102.76.14 — använd detta nummer vid frågor om tekniska data eller vid beställning för att säkerställa korrekt reservdel.
- GTIN/EAN: 4082300042122 — kan användas för varuregistrering och lagerhantering.
Noteringar
- Förpackningsenhet angiven i de ursprungliga uppgifterna är 1 enhet; kontrollera vid beställning att antal överensstämmer med behovet av ersättning.
- Tekniska detaljer såsom etablerat material för skruvar eller invändiga monteringsbeslag är inte specificerade i leverantörstexten; för särskilda krav rekommenderas att kontrollera med leverantören eller teknisk dokumentation från Hella.
