LIPPTÄTNING 1415 för AVTRYCKSYLINDER Monty

Lippeförsegling 1415 till tryckcylinder (Hofmann / Monty) — tätning för pneumatiska/hydrauliska cylindrar

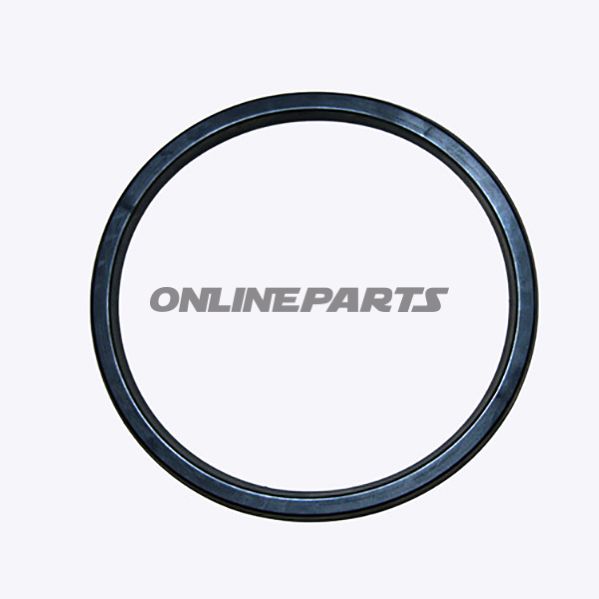

Denna lippeförsegling (MPN: 677.36.00, GTIN: 8054081035187) är en reservdel till tryckcylindrar från Hofmann/Monty-design. Produkten används som dynamisk tätning i cylindrar där kolvstången rör sig genom kammaren, och är utformad för att förhindra läckage av luft eller vätska vid rörelse mellan inre och yttre komponenter.

• Funktion: Lippeförseglingen fungerar som en dynamisk tätning runt kolvstången. Huvuduppgiften är att hålla systemtrycket inne i cylindern och samtidigt minimera friktion och slitage mellan rörliga delar.
• Materialval: Förseglingen är tillverkad i en kombination av plast och gummi. Gummikomponenten ger elasticitet och tätningsegenskaper, medan plastmaterialet vanligtvis bidrar med dimensionsstabilitet och slitstyrka. Materialsvalet görs för att motstå vanliga vätskor och tryckförhållanden i pneumatiska och lättare hydrauliska system.
• Dimensioner: Invändig diameter: 155 mm; Utvändig diameter: 180 mm; Höjd (profils höjd): 10,5 mm. Dessa mått är viktiga vid utbyte för att säkerställa korrekt passform i cylindermekanismen och undvika felmontering.
• Färg och finish: Svart. Ytan är vanligtvis slätad för att minska friktion och säkerställa en jämn kontaktyta mot kolvstången eller cylindern.
• Kompatibilitet: Beskrivs som lämplig för Hofmann/Monty tryckcylindrar (benämns i produktbeskrivningen). Vid byte bör mekanikern kontrollera mått och profilsnitt mot den befintliga tätningens geometri för att säkerställa kompatibilitet med cylinderns innermål, axeltyp och eventuella smörjkrav.

Tekniska betraktelser för mekanikern

• Montering: Rensa borrytor och kolvstång från smuts och flisor innan montering. Undvik att dra tätningen över skarpa kanter; använd verktyg eller monteringshylsor som skyddar tätningens läpp.
• Smörjning: Beroende på det använda mediet kan ett lämpligt smörjfett förlänga livslängden. Använd endast smörjmedel som är kompatibla med gummi- och plastkomponenter.
• Driftbegränsningar: Materialkombinationen lämpar sig för typiska pneumatiska tillämpningar och lättare hydraulik. Vid höga tryck, aggressiva vätskor eller extrem temperatur bör materialegenskaper verifieras mot driftsspecifikationerna.
• Bytereferenser: Produktuppgifter anger delar nr. 8-10114A och MPN 677.36.00, GTIN 8054081035187 — använd dessa referenser vid beställning eller vid förfrågan hos reservdelstillverkare för att säkerställa rätt del.

Praktiska fördelar och förväntad prestanda

Kombinationen av plast-/gummikonstruktion ger en balans mellan tätningsegenskaper och slitstyrka, vilket minskar risken för läckage och behov av frekvent service under normala driftsförhållanden. dimensionerna (Ø155 × Ø180 × höjd 10,5 mm) är standardiserade för den specificerade cylindermodellen, vilket förenklar utbyte i verkstaden.

Obs: Uppgifterna härrör från tillverkarens beteckningar och tekniska beskrivning. Kontrollera alltid fysiska mått och delnummer (MPN: 677.36.00) mot den befintliga delen i maskinen före montering.
