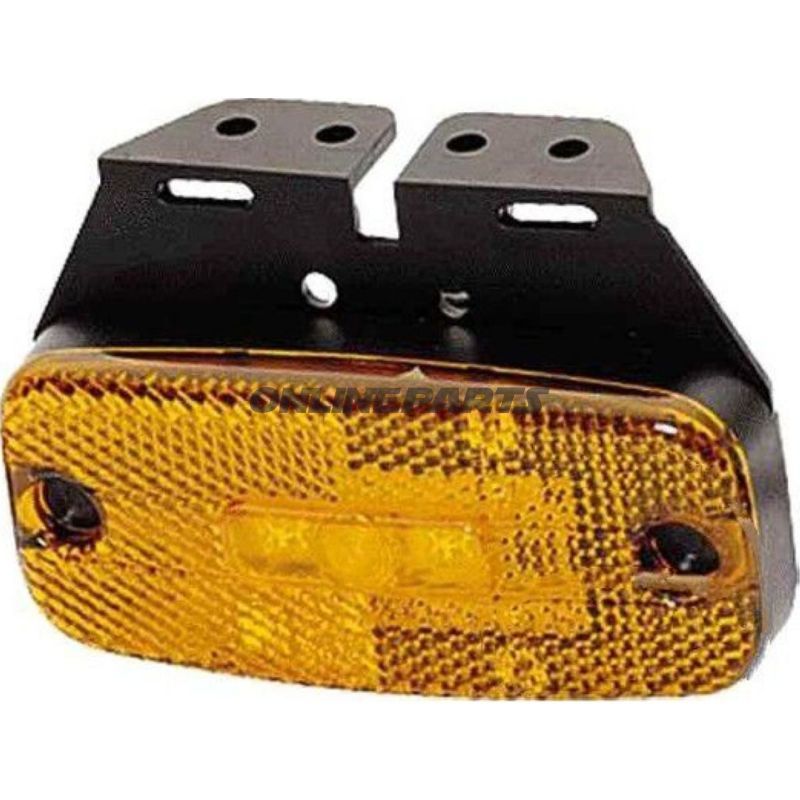

Sidopositionsljus för horisontell montering — Hella LED med reflektor och fäste

Detta sidopositionsljus från Hella (GTIN: 6416386941808, MPN: 104.56.99) är en lågströms LED-enhet avsedd för permanent montering i 12 V-fordon. Produkten kombinerar en gul lins reflektionsfunktion med två LED:ar och ett vinklat fäste baktill så att ljus och reflektor är korrekt riktade vid horisontell montering.

Funktion

• Syfte: Synliggör fordonets sida i mörker och vid dåliga siktförhållanden. Ljuseffekt är gult sidopositionsljus.
• Montering: Avsedd för horisontell montering, kan användas på vänster eller höger sida.
• Reflektor: Integrerad reflektor i linsen hjälper till med passiv synbarhet när ljuskällan inte är aktiv.

Elektriska och optiska specifikationer

• För nominell spänning: 12 V
• Strömförbrukning vid 12 V: ca 0,06 A
• Effektförbrukning: 0,7 W
• LED-ljusfärg och linsfärg: gul
• Antal LED: 2
• Antal ljusfunktioner: 2
• Godkännande: E17 9605 (typgodkännande för ljus)

Material och konstruktion

• Hus: Svart plast (robust och väderbeständigt utförande). Materialvalet är typiskt termoplast med god motståndskraft mot vibrationer och UV-påverkan.
• Lins: Gul transparent plast med inbyggd reflektor, formad för jämn ljusfördelning och passiv reflektion.
• Fäste: Vinklat bakmonteringsfäste för korrekt orientering vid horisontell monteringssituation. Fästet är integrerat i enhetens bakre del.
• Kabel: 500 mm fastmonterad ledning för anslutning.
• Fästanordning: Två monteringshål Ø 5,5 mm för skruvmontering.

Mått och fysisk information

• Dimensioner (B x H x D): 111,3 x 51,3 x 22 mm
• Monteringsplacering: vänster eller höger sida

Kompatibilitet och användning

• Lämplig för lastbilar, släpvagnar och andra yrkesfordon där sidopositionsljus krävs enligt gällande regler (inklusive GGVS/ADR-föreskrifter för transport av farligt gods, där tillämpligt).
• Passar installationer som accepterar 12 V LED-markeringsljus med angivna mått och monteringshål.

Installations- och underhållsanteckningar

• Kontrollera polaritet och spänning före anslutning. Strömkabeln är fast; vid behov för montering kabelgenomföring och tätning för att undvika inträngning av fukt.
• Använd lämpliga skruvar genom Ø 5,5 mm-hålen och säkerställ tätning mot inträngande vatten vid monteringsytan (t.ex. användning av packning/tätning beroende på fordonets material).
• Vid byte: dubbelkolla godkännandemärkningen (E17 9605) för att säkerställa överensstämmelse med lokala krav.

Produkten levereras under märket Hella och identifieras med tillverkarens artikelnummer (MPN 104.56.99) och GTIN 6416386941808, vilket gör det möjligt att verifiera komponentens specifikationer och typgodkännande vid inköp och montering.
