Light Rear Right

Höger baklykta för kombinerat stopp-, blink- och dimljus (Hella)

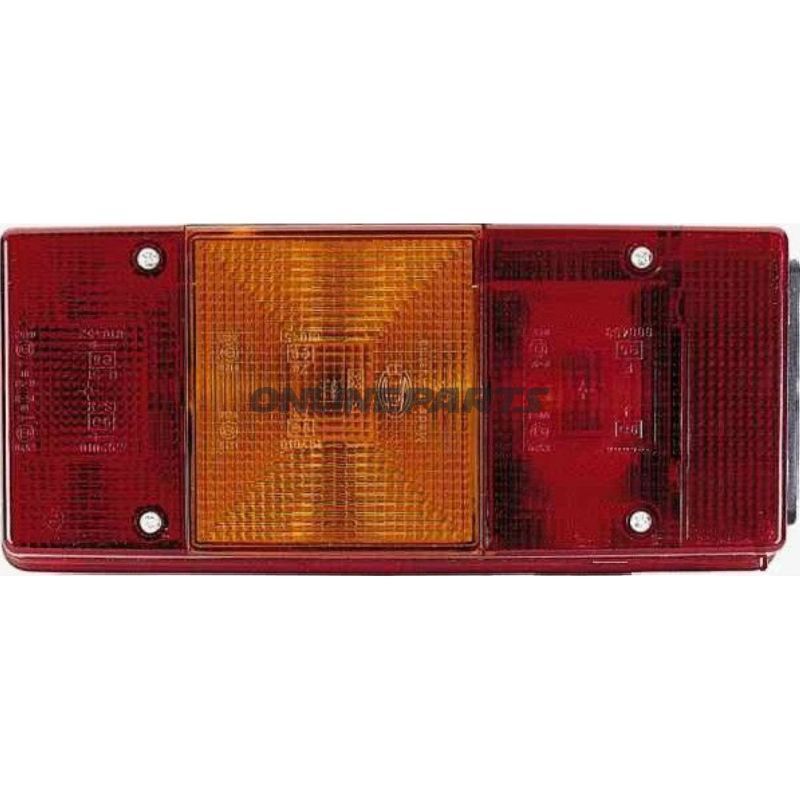

Denna högra baklykta från Hella (MPN: 102.21.93, GTIN: 4082300152708) är en kombinationsenhet utformad för montering antingen horisontellt eller vertikalt. Den samlar flera ljuskällor i en enhet: positionsljus (baklykta), bromsljus, blinkers, dimljus samt registreringsskyltbelysning. Beskrivningen nedan går igenom funktion, material, dimensioner och installationsinformation med fokus på praktiska detaljer för mekaniker och erfarna motorcykelägare.

• Funktioner och ljusfunktioner:
  • Röd lins: positionsljus (baklykta), bromsljus och dimljus (bakre dimma).
  • Gul lins: blinkers.
  • Vit lins: registreringsskyltbelysning.
  • Antal separata LED-funktioner: 5 funktioner samlade i samma enhet.
  • Nominal driftspänning: 12 V.
• Material och konstruktion:
  • Enheten levereras med svart bottenplatta, tätningsgenomföring (tülle) och två M6 monteringsskruvar. Materialval är vanligtvis termoplast för linsen och UV-stabiliserad plast/metallic botten för bärighet — Hella använder material anpassade för utomhusvibrationer och temperaturvariationer.
  • Levereras med utbytbart registreringsskyltfönster och en extra röd bländskiva, som möjliggör ombyggnad från registreringsskyltbelysning till den röda dim-/bromsfunktionen där det krävs.
• Montering och dimensioner:
  • Monteringsposition: höger sida (passar höger bakände).
  • Totala yttre mått (B x H x D): 246 x 108 x 66 mm — relevant vid anpassning till stötfångare eller bakända med begränsat utrymme.
  • Avstånd mellan monteringshål: möjlighet för två varianter beroende på val vid montering: 72 mm eller 152 mm mellan skruvarna.
  • Passar registreringsskyltar med storlekar upp till 520 x 120 mm och 340 x 240 mm (angivet som kompatibla plåtsstorlekar i produktdata).
• Elektriska anslutningar och lampor:
  • Fördelad lampa användning: 1 × P21/5W (kombinerad stop/positionslampa), 2 × P21W (blinkers/övriga funktioner) och 1 × R10W (registreringsskyltbelysning). Säkerställ korrekt lampsockeltyp vid återmontering.
  • Kontrollera säkringar och kabeldimension vid byte för att säkerställa korrekt spänningsförsörjning och jordanslutning.
• Godkännanden och överensstämmelse:
  • Produkten är E‑godkänd med typgodkännandenummer: E6 450, E6 451, E6 452 och E6 453. Dessa referenser indikerar överensstämmelse med relevanta ljus- och säkerhetsstandarder.

Praktiska anmärkningar för montering och underhåll: Vid byte av en befintlig baklykta, kontrollera först monteringsanvisningen för korrekt skruvavstånd (72 mm eller 152 mm) och att vald lampstyp överensstämmer med befintligt elsystem. Använd lämpligt tätningsmedel vid genomföringar för att förhindra fuktingång. Byt vid behov registreringsskyltfönstret mot medföljande röda bländskiva för att uppnå den alternativa ljussammansättningen (positions-/broms-/dimfunktion).

I produktdata anges tillverkaren som Hella (MPN 102.21.93, GTIN 4082300152708), vilket gör det enkelt att korsa reservdelsnummer vid beställning eller vid sökning i reservdelskataloger.
