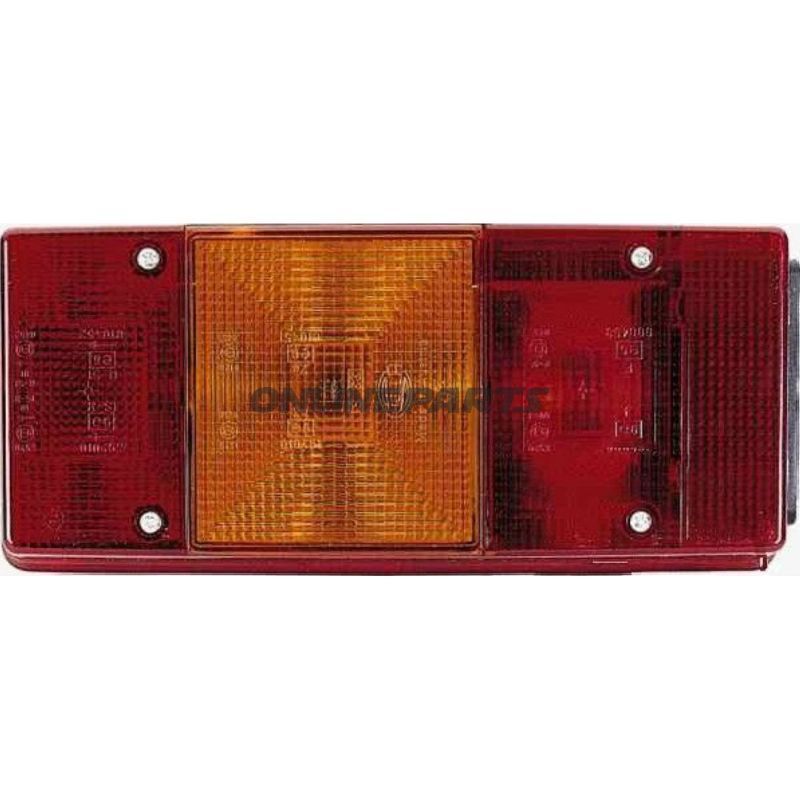

Light Rear Left

Vänster bakljus för kombinerat bakljus, broms/blinker och dimljus

Produkten är ett vänster bakljus från Hella (MPN: 102.21.85, GTIN: 4082300152692) utformat för fordon där en enhet ska hantera flera ljusfunktioner: positionljus, bromsljus, blinkers, dimljus och registreringsskyltbelysning. Beskrivningen nedan förklarar funktion, material, monteringsmöjligheter och tekniska egenskaper med fokus på praktisk användning för mekaniker och erfarna motorcykelägare.

Funktion och användning

Enheten kombinerar följande ljusfunktioner i ett hus:

• Röd: positionsljus (bakljus), bromsljus och dimljus
• Gul: blinkers
• Vit: registreringsskyltbelysning

Genom att byta registreringsskyltsfältets glas mot den medföljande röda bländskivan kan produkten också fungera som slut-/broms-/blink-/dimljus i situationer där detta krävs. Enheten är avsedd för montering vertikalt eller horisontellt, vilket ger flexibilitet vid olika monteringsytor och fordonstyper.

Material och konstruktion

• Svart bottenplatta i slagfast plast ger en robust bas och måttlig kemikalieresistens vid normal vägexponering.
• Ljusinsatsen levereras med kabelgenomföring (tülle) för kabelföring och med två M6 monteringsskruvar för fäste.
• Optik utförd i färgade plastlinser: röd, gul och vit för respektive funktion, dimensionerade för vanliga glödlampor.

Tekniska data och el-/lampa

• Nominell driftspänning: 12 V.
• Rekommenderade lampor: 1 × P21/5W (kombinerad position/bakstop), 2 × P21W (blink/broms), 1 × R10W (registreringsskyltbelysning). Säkerställ korrekta och godkända lampor vid byte.
• Antal ljusfunktioner: 5 (positions-, broms-, blink-, dim- och registreringsskyltbelysning).
• Vikt och värmeavgivning beror på valda lampor; höljet ventileras via bakplattan och kabelgenomföringen.

Mått och mekanisk anpassning

• Yttre mått (B × H × D): 246 × 108 × 66 mm.
• Monteringsavstånd mellan skruvar kan användas med standardval: antingen 72 mm eller 152 mm beroende på fordonets monteringspunkt.
• Passar registreringsskyltar i formaten 520 × 120 mm och 340 × 240 mm utan ytterligare adaptrar.

Godkännanden och kompatibilitet

Produkten är försedd med flera typgodkännanden (E-märkningar): E6 450, E6 451, E6 452 och E6 453. Dessa anger överensstämmelse med relevanta EU-föreskrifter för de enskilda ljusfunktionerna. Kontrollera alltid att den konkreta monteringspositionen och ljusfunktionen uppfyller nationella krav för din fordonstyp.

Montering och underhåll

• Monteras med två M6 skruvar. Välj korrekt moment för att undvika deformation av bottenplattan.
• Vid kabelanslutning: säkerställ korrekta förbindelser för varje lampfunktion och isolera kontakter mot fukt.
• Vid lampbyte: använd rekommenderade typer och kontrollera säkringar, kabeldragning och jordning.

Hella står som tillverkare av denna enhet (MPN 102.21.85). GTIN 4082300152692 kan användas för lagerstyrning och matchning i reservdelskataloger. Kontakta relevant teknisk dokumentation eller tillverkarens datablad vid tvekan om kompatibilitet med specifika fordonsmodeller.
