Light Rear Left

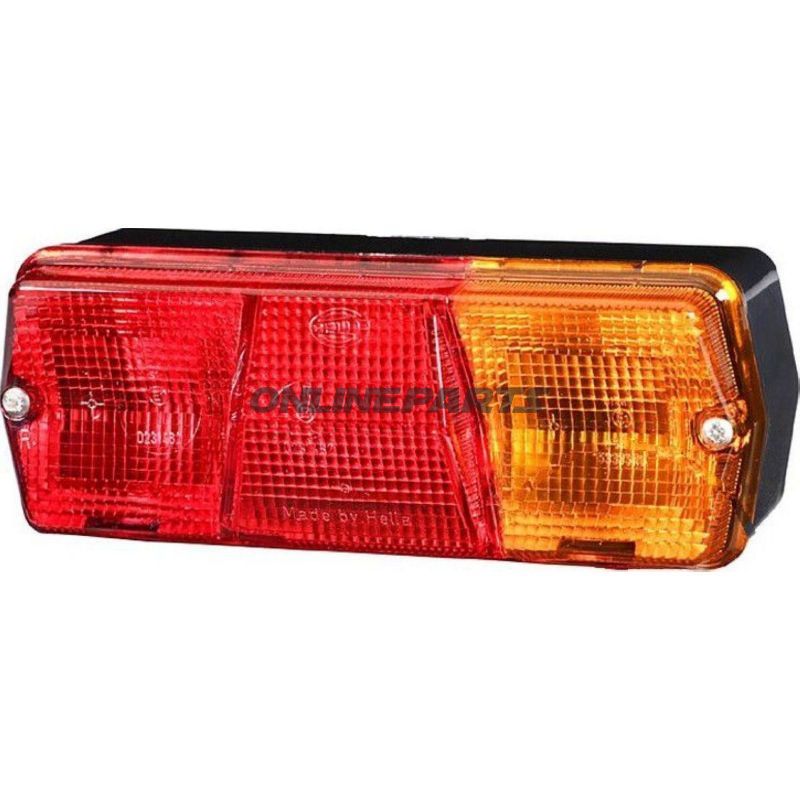

Baklykta vänster för horisontell montering — Hella bak-/stop-/blinkljus

Produkt: Baklykta för vänster sida från Hella (MPN: 102.22.68, GTIN: 4082300051315). Denna enhet kombinerar bakljus, bromsljus och blinkers i ett kompakt modul avsedd för horisontell montering.

Funktion och användning

• Baklyktan levererar tre separata ljusfunktioner: rött ljus för bakljus och bromsljus samt gult ljus för blinkers.
• Dimensioneringsmässigt är ljuset utformat för vänster monteringsposition på motorcykel eller motsvarande fordon.
• Nominal driftspänning är 12/24 V, vilket gör enheten lämplig för både vanliga motorcykelsystem och fordon med 24 V elsystem, förutsatt att glödlamporna och säkringarna matchar systemet.

Material och konstruktion

• Huset är tillverkat i svart plast, dimensionerat och formgivet för horisontell montage. Plastmaterialet ger korrosionsbeständighet och låg vikt jämfört med metalskal.
• Framlinser i röd och gul färg används för respektive bakljus/bromsljus och blinkers för korrekt ljusspridning och synlighet.
• Monteringspunkt levereras med två M6 fästskruvar, vilket är vanlig standard för platser där ljuset fästs mekaniskt vid ram eller fäste.

Lampor och elektriska detaljer

• Typ av lampor: 2 x P21W (bakljus/bromsljus) och 1 x R10W (blinkers). Dessa är standardglödlampor, och val av korrekta lampor är avgörande för korrekt ljusnivå och elektrisk belastning.
• Observera att kontrollera lamphållare, sockeltyp och säkringsdimension i det befintliga elsystemet vid byte.

Dimensioner och montering

• Mått (B x H x D): 201 x 76 x 71 mm. Dessa mått är användbara vid planering av fästen och inbyggnadsutrymmen.
• Designad för horisontell montering; se till att monteringsvinkel och kabelgenomföringar överensstämmer med fordonets ursprungliga uppsättning för att undvika vattenansamling och skador på lampor eller kontakter.

Säkerhet och certifiering

• Produkten är märkt med godkännanden: E1 31482, E1 43322, E1 53335. Dessa E-märkningar indikerar efterlevnad av relevanta europeiska krav för ljusfunktion och synlighet.

Kompatibilitet och praktiska anmärkningar

• Hella som tillverkare är erkänd för fordonskomponenter; MPN 102.22.68 identifierar denna specifika modul. Använd GTIN 4082300051315 vid sökning i reservdelsdatabaser för att hitta matchande monteringsfästen och elektriska anslutningsdata.
• Kontrollera fysisk plats, linstyper och lampsocklar vid byte för att säkerställa kompatibilitet med befintligt ledningsnät och blinkreläer. Särskilt vid övergång mellan 12 V och 24 V system rekommenderas kontroll av relä och lampval för korrekt blinkfrekvens och ljusstyrka.
• Vid montering rekommenderas korrekt moment på M6-skruvar och användning av tätningsmedel eller packning där det behövs för att förhindra inträngning av fukt.

Kort teknisk översikt

• Tillverkare: Hella
• MPN: 102.22.68
• GTIN: 4082300051315
• Spänning: 12/24 V
• Lampor: 2 x P21W, 1 x R10W
• Mått: 201 x 76 x 71 mm (BxHxD)
• Montering: horisontell, vänster sida
• Godkännanden: E1 31482, E1 43322, E1 53335

Kontakta en mekaniker eller reservdelspecialist om du är osäker på elektrisk integration eller om produkten passar din specifika modell. Uppge MPN 102.22.68 och GTIN 4082300051315 vid förfrågningar för snabb identifiering.
