Light Outline Right

Höger sidomarkeringsljus för släpvagnar och dragbilar (sida, höger)

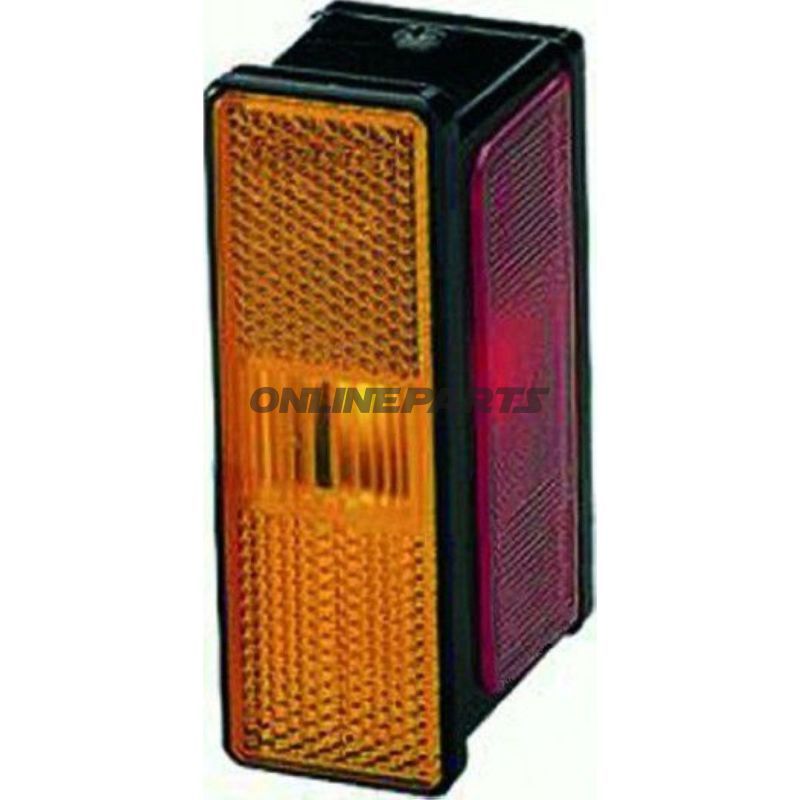

Produkt: Höger sidomarkeringsljus från Hella – artikelnummer (MPN) 102.96.85, GTIN 4082300211993. Lampan är utformad för montering på presenningssläpvagnar och kan även användas på dragbilar under vissa förutsättningar.

Funktion och användning

• Sidomonterad positionsljus och sidomarkeringsreflektor: kombinerar kontur-/positionsljus (klar/vit), bakljus/reflektor (röd) och sidomarkering (gul).
• Anvisad för montering på presenningssläpvagnar. Montering på skåpsläpvagnar är förbjuden.
• Vid användning på dragbilar måste den klara linsen bytas till en svart lins (Hella nr. 9EL 148 673-021), som beställs separat.

Material och konstruktion

• Hus: svart plast med praktisk, robust utförande avsett för utvändig montering.
• Lins: flerstegs färguppbyggnad - kristallklar fram för kontur-/positionsljus, röd bak för reflektiv/bakljusfunktion, gul för sidomarkeringsljus.
• Fästning: två monteringshål Ø 4,5 mm, lämpliga för vanliga skruvmonteringar i kaross eller fästen.

Tekniska data

• Nominell spänning: 12 / 24 V – fungerar både på 12 V och 24 V elsystem.
• Mått (BxHxD): 42 × 109,3 × 56,2 mm.
• Antal belysningsfunktioner: 1 (kombinerad lampa/enhet med flera färgzonen för olika funktioner).
• Lämplig glödlampa: R10W (ska användas i enlighet med fordonets elektriska krav).
• Godkännanden: märkt med E-homologering E4 280 / E4 9374 och godkänt för fordon enligt GGVS/ADR.

Kompatibilitet och monteringsanmärkningar

• Designad främst för presenningssläpvagnar; avstå från montering på skåpsläpvagnar (förbjudet enligt tillverkarens anvisningar).
• Vid montering på dragbilar krävs utbyte av den klara linsen mot en svart lins (9EL 148 673-021) för att uppfylla siktkrav/estetik på dragfordon.
• Kontrollera att vald glödlampstyp (R10W) och den nominella spänningen passar fordonets befintliga elsystem och säkringar.

Tekniska fördelar

• Flerfunktionell lins samlar kontur-/positionsljus, sidomarkering och reflekterande bakljus i en kompakt enhet, vilket förenklar kabeldragning och montering.
• Svart plastkropp ger korrosionsbeständighet jämfört med metallhus och är lätt att rengöra.
• EU-homologering (E4) och GGVS/ADR-godkännande dokumenterar att produkten uppfyller relevanta säkerhets- och transportkrav.

Praktiska råd till mekaniker

• Innan montering: kontrollera polaritet och säkringsdimensioner samt att lampans sockel passar armaturens kontakt.
• Säkra korrekt tätning runt monteringsskruvarna för att undvika inträngning av fukt.
• Vid användning på dragbilar: byt lins som angivet för att undvika avvikelser i ljusspridning och lagkrav.

Identifiering: Hella 102.96.85 (MPN) är registrerat under GTIN 4082300211993 och kan användas för entydig identifiering vid reservdelsbeställningar.
