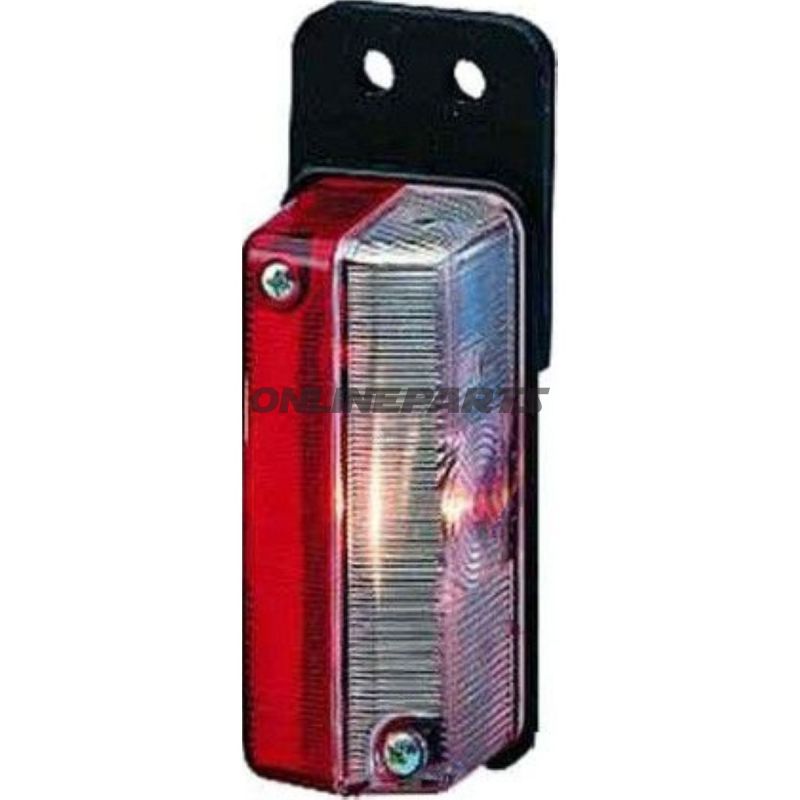

Positionsljus för släpvagn, vänster/höger — röd/vit med gummibakdämpning

Dessa positionsljus från Hella (MPN: 102.90.24, GTIN: 40102004) är avsedda för sidomontering och bakmontering på släpvagnar och fordon där markeringsljus krävs enligt gällande bestämmelser. Enheten levererar en belysningsfunktion och är godkänd med märkningen E1 31407.

Funktion

• Visar fordonets kontur som positionsljus (konturljus) både i klart (vitt) och rött.
• Kan monteras på både vänster och höger sida eller baktill på släpvagnen, beroende på installationsbehov.
• Nominal driftspänning 12/24 V, vilket gör produkten lämplig för både personbils- och lastbils-/släpvagnsinstallationer.

Material och konstruktion

• Framlins är kristallklar (vit) för god ljusspridning; baklins är röd där det krävs.
• Enheten är monterad med en gummipendel (55 x 42 mm) och mynning, vilket minskar infästningens styvhet och belastning från vibrationer och rörelser.
• Kabeldragning sker genom medföljande mynning för att skydda ledningarna mot nötning och fukt.

Mått och tekniska data

• Mått (HxBxD): 42 x 116 x 43 mm.
• Nominal spänning: 12/24 V.
• Antal belysningsfunktioner: 1 (kontur/positionsljus).
• Godkännandemärke: E1 31407 (CE/ECE typgodkännande för ljus på fordon).
• Passande lampa: 1 × T4W (lampa medföljer normalt inte — kontrollera vid köp).

Kompatibilitet och användning

• Lämplig för släpvagnar, påhängsvagnar och arbetsplattformar där markeringsljus krävs enligt GGVS/ADR och motsvarande regler.
• Installation kan utföras både på vänster och höger sida; monteringspunkter bör utföras med hänsyn till tätning och korrekt jordning för att undvika korrosion och spänningsfall.

Fördelar för mekaniker och servicepersonal

• Robust kapsling och gummipendel minskar belastning på monteringspunkten vid vibrationer.
• Standard 12/24 V spänning och vanlig T4W-lampa gör det lätt att hitta reservdelar och byta lampa vid service.
• ECE-godkännande (E1 31407) förenklar dokumentation vid besiktning och kontroll av fordonets belysning.

Anmärkningar vid installation

• Säkerställ korrekt tätning kring mynning och genomföringar för att undvika inträngning av fukt.
• Kontrollera att den använda lampan har korrekt sockel och effekt för att undvika överbelastning eller svag belysning.
• Vid montering på fordon med kaross av metall rekommenderas korrekt jordning och eventuellt användande av korrosionsskydd vid skruvar och kontaktytor.

Produkten markeras i tekniska register som Hella 102.90.24 (GTIN 40102004). Kontakta tillverkarens dokumentation för detaljerade monteringsmått eller elektriska diagram vid avancerade installationer.
