Konturlykta / baklykta för horisontell eller vertikal montering

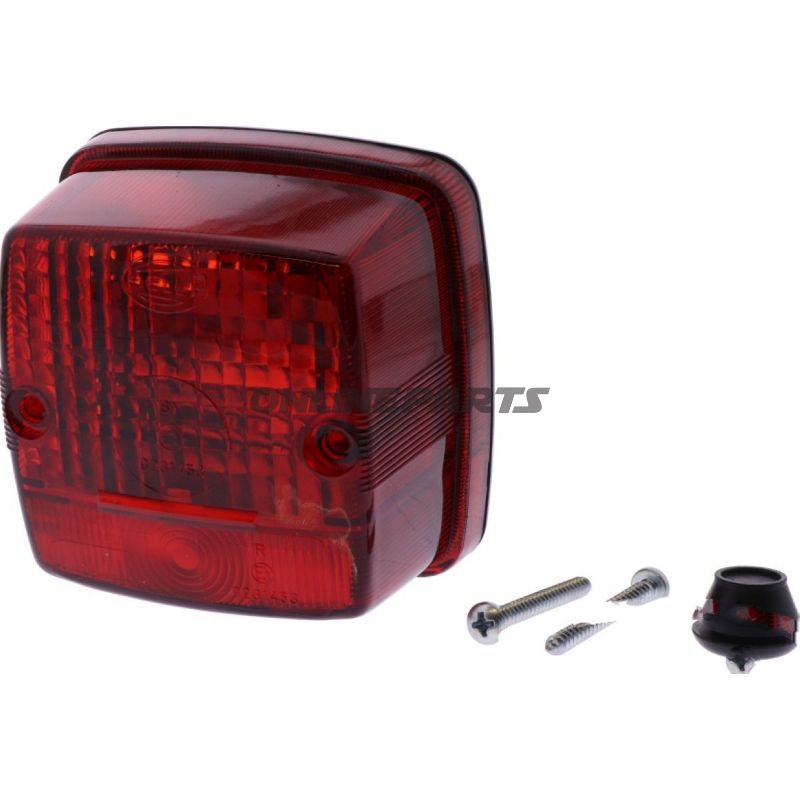

Denna konturlykta från Hella (GTIN: 4082300204568, MPN: 102.84.48) är en kombinerad baklykta och bromslykta avsedd för montering på både vänster och höger sida. Produkten är utvecklad för användning på motorcyklar, släpvagnar eller andra fordon där en kompakt, tvådelad belysningsfunktion behövs och där platsen kräver antingen horisontell eller vertikal montering.
Funktion
- Två ljusfunktioner i en enhet: baklykta (positionsljus) och bromsljus.
- Röd lins säkerställer korrekt signalfärg för både bakljus och bromsljus enligt gällande standarder (märkt E1 31453).
- Kan monteras horisontellt eller vertikalt – ger flexibilitet vid olika monteringsytor och fordonsdesign.
Material och konstruktion
- Grundplatta i svart plast: korrosionsbeständig och lätt, lämplig för utomhusbruk samt vibrationsutsatta miljöer.
- Röd linsmaterial utformat för att behålla ljusfördelning och signalåtergivning över tid utan onödig optisk dämpning.
- Med gummitätning (tätningstuss) och två hål för M4-fästötskruvar för säker mekanisk montering och god tätning mot inträngning av fukt.
Elektriska och dimensionella data
- Nominal spänning: 12/24 V – kompatibel med både 12 V- och 24 V-system (kontrollera ledningsdragning och säkringar vid installation).
- Antal belysningsfunktioner: 2 (baklykta och bromsljus).
- Mått (B×H × djup): 84 × 84 × 51 mm – kompakt format, lämplig för trånga monteringsplatser.
- Passande lampor: 1 x P21W (bromsljus) och 1 x C5W (positionsljus/inbäddat parkeringsljus) – använd lampor med korrekt effekt och sockel för att säkerställa förväntad ljusstyrka och hållbarhet.
Kompatibilitet och användning
- Lämplig för montering på både vänster och höger sida; relevant för mekaniker, verkstäder och erfarna motorcykelentusiaster som anpassar eller byter baklyktor.
- Certifierat märke: E1 31453 — dokumenterar överensstämmelse med relevanta godkännande krav för signalbelysning.
- Alltid kontrollera elektriska anslutningar och säkringsdimensioner i fordonet samt mekanisk plats vid eftermontering; använd M4-fästen för fast och vibrationssäker montering.
Varumärke och identifikation
Hella anges som tillverkare och framgår både i GTIN- och MPN-uppgifterna (MPN: 102.84.48). Dessa identifikatorer kan användas för lagerstyrning, reservdelshantering och vid frågor till teknisk support eller vid beställning av reservdelar.
Noteringar om montering och underhåll
- Vid byta av lampor: bryt strömmen före tillgång till hållarna, använd rekommenderade lampor och kontrollera tätningar efter återmontering.
- Tätningar och plastdelar bör inspekteras regelbundet för skador efter körning i krävande miljöer; byt vid synliga sprickor eller tecken på tätning för att undvika fukt i lampekassen.
Produktdata: Hella konturlykta, MPN 102.84.48, GTIN 4082300204568. Mått 84 x 84 x 51 mm, 12/24 V, rött linsglas, godkännande E1 31453.
