Konturlykta för sidomarkering – Hella sidomarkeringsljus med reflektor

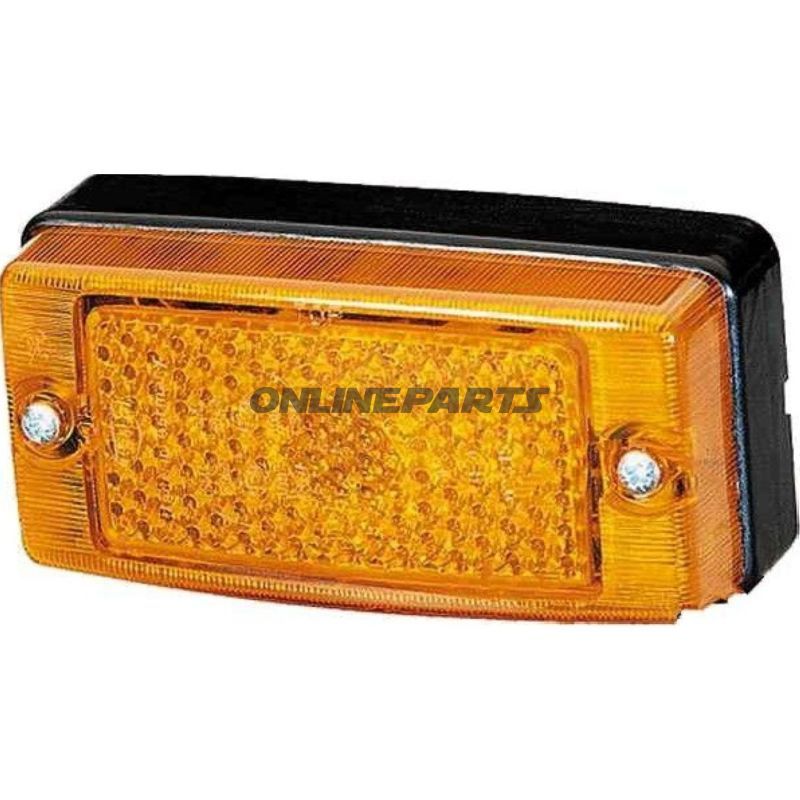

Produktöversikt: Denna konturlykta från Hella (MPN: 102.04.60, GTIN: 4082300004991) är en sidomarkeringslampa med inbyggd reflektor, avsedd för både horisontell och vertikal montering på fordon. Den ger gul sidomarkeringsfunktion och är lämplig för installation på vänster eller höger sida.

Funktion

• Primär funktion: gult sidomarkeringsljus för att synliggöra fordonets omriss.
• Strömförsörjning: lämpad för både 12 V och 24 V system.
• Antal funktioner: två elektriska funktioner (markeringsljus + reflektorfunktion).
• Godkännanden: utrustad med typgodkännandemärken E4 0002, E4 0003 och E4 23152, vilket indikerar överensstämmelse med gällande krav för sidomarkeringsljus.

Material och konstruktion

• Linssfärg: gul polykarbonat/plast (linssfärg angiven som gul) för klart ljusgenomsläpp och motståndskraft mot väderpåverkan.
• Inkluderar en bottenplatta med svart kant och kabelgenomföring (tut), vilket säkerställer en tät monteringsyta och kontrollerad dragning av kablar.
• Monteringsmöjligheter: levereras med 10 monteringshål (Ø 5,5 mm) för valfri fastsättning; det finns en instruktion om användning av en särskild bottenplatta (9BP 128 032-017) vid användning av PG-genomföring.

Mått och kompatibilitet

• Dimensioner (B x H x D): 124 x 61,5 x 43 mm — kompakt formfaktor för montering på kaross eller chassi.
• Passar för både vänster och höger monteringsposition.
• Elektrisk lampa: använder 1x R5W-lampa (motsvarande effekt/lampotyp ska väljas efter fordonets elsystem och krav på godkännande).

Tekniska fördelar och anmärkningar till montör

• Universell spänningskompatibilitet (12/24 V) gör lampan lämplig för personbilar, skåpbilar, lastbilar och släpvagnar med antingen 12 V eller 24 V system.
• Diagonalt arrangerat 98 mm centrumavstånd kan användas för att uppfylla GGVS/ADR-krav, när detta är nödvändigt för godkännande vid transportuppdrag under farligt gods-reglerna.
• Vid användning av PG-skruvanslutning rekommenderas bottenplattan 9BP 128 032-017 för korrekt tätning och kabelavlastning.
• Reflektorn integrerad i enheten ökar synligheten även när lampan inte är tänd, vilket kan vara ett krav i vissa godkännandesituationer.

Installationstips

• Säkerställ korrekt polaritet och säkringsarea vid 12/24 V-anslutning.
• Använd lämpliga tätningar runt monteringshålen för att förhindra inträngning av vatten och smuts.
• Kontrollera att den valda monteringspositionen och hålavståndet matchar godkännandekraven (t.ex. diagonal 98 mm, om relevant för GGVS/ADR).

Identifiering

• Tillverkare/varumärke: Hella — känd leverantör av belysningskomponenter för fordon.
• MPN: 102.04.60
• GTIN: 4082300004991

Produkten är utformad för professionella montörer och motorcykelägare som förväntar sig klara specifikationer, korrekta godkännanden och driftssäker montering. Kontakta teknisk support om det finns behov av specifik monteringsanvisning eller kompatibilitetsklargörande med fordonets befintliga elinstallation.
