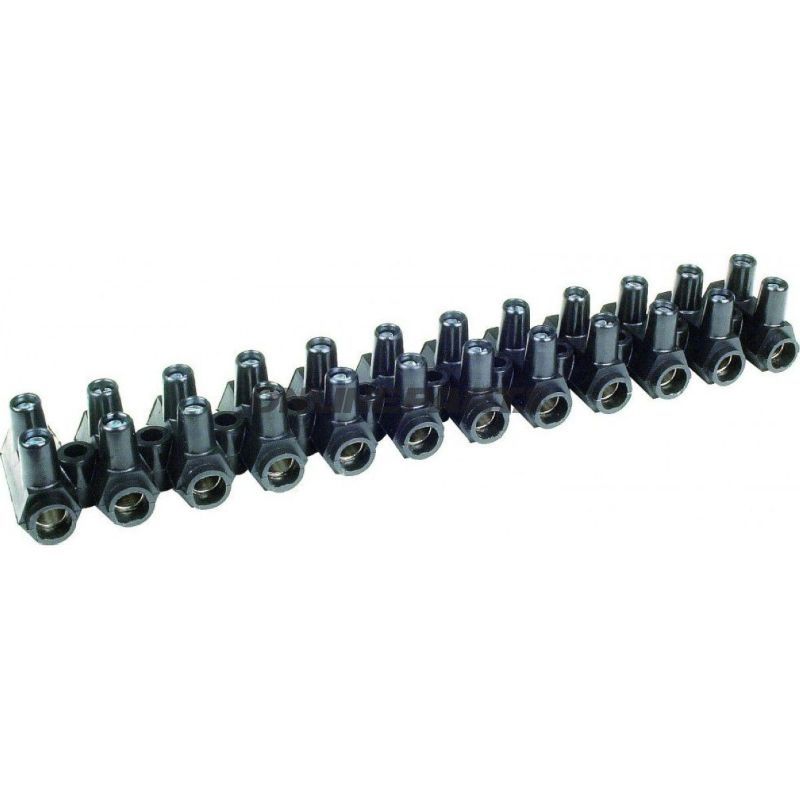

Ledningskopplingar 4.0-10.0 12-pol

12-polig ledningsförbindare för 4,0–10,0 mm² med skruvförbindelse

Denna 12-poliga ledningsförbindare (GTIN: 4026736028299, MPN: 158.33.27) är avsedd för sammanfogning av enkelledarkablar med tvärsnitt från 4,0 mm² upp till 10,0 mm². Produkten är en traditionell skruvplint med skruvmekanismer, utformad för säkra, isolerade förbindelser i elektriska system på motorcyklar och andra fordon eller maskiner där utrymme och punkt-till-punkt-förbindelse är nödvändig.

Funktion och användning

• Ger mekanisk och elektrisk förbindelse mellan upp till 12 separata ledare i en samling.
• Skruvanslutningar möjliggör underhåll och återanslutning utan lödning.
• Används typiskt i installationssammanhang på bilar och motorcyklar, i fördelningsboxar eller vid kabelreparationer där ledarnas tvärsnitt ligger inom 4,0–10,0 mm².

Material och egenskaper

• Hölje/isolering: svart, isolerande material som skyddar mot kortslutning och mekanisk påverkan.
• Kontaktpunkt: metall (typiskt förkromad eller galvaniserad kopparlegering) för god elektrisk ledningsförmåga och korrosionsmotstånd — utformad för fast klämning med skruv.
• Skruv: metallisk skruv för mekanisk fäste; möjliggör korrekt moment för att säkerställa god elektrisk kontakt utan att skada ledaren.

Tekniska detaljer

• Antal poler: 12
• Stöd för ledertvärsnitt: 4,0 mm² minimum — 10,0 mm² maximum
• Isolerad: ja
• Lödning: inte nödvändig (inga inbyggda lödförbindelser)

Fördelar med designen

• Skruvbaserad klämma ger lättillgänglig och återanvändbar förbindelse vid felsökning eller ombyggnad.
• Brett stödområde för ledertvärsnitt gör förbindaren lämplig för flera typer av kablar utan specialiserade terminaler.
• Isolerat hölje minskar risken för oavsiktliga kortslutningar i trånga installationsmiljöer.

Kompatibilitet och installationsanvisning

• Passar enkelledarkablar i intervallet 4,0–10,0 mm². Vid användning med flertrådiga ledare rekommenderas korrekt avisolering/avdragning och eventuellt användning av ändhylsor vid behov för att säkerställa stabil klämning.
• Dra åt skruvarna med lämpligt moment för att uppnå god elektrisk kontakt utan att deforma ledaren eller höljet.
• Produkthöljet är svart, vilket gör det lämpligt för dolda eller mörka installationsområden.

Kvalifikationer och identifiering

• MPN: 158.33.27 — används för identifiering vid beställning och reservdelsstyrning.
• GTIN: 4026736028299 — global streckkod för varuidentifiering i logistik och lager.

Beskrivningen bygger på produktens tekniska specifikationer: 12-polig connector block, isolerad, utan lödförbindelser, och lämplig för ledertvärsnitt 4,0–10,0 mm². Om det finns specifika installationsmiljöer (t.ex. vibrationskrav eller höga temperaturer) rekommenderas att verifiera materialets temperatur- och vibrationsklass i förhållande till ditt användningsområde.
