Led Indicator Resistor33ohm

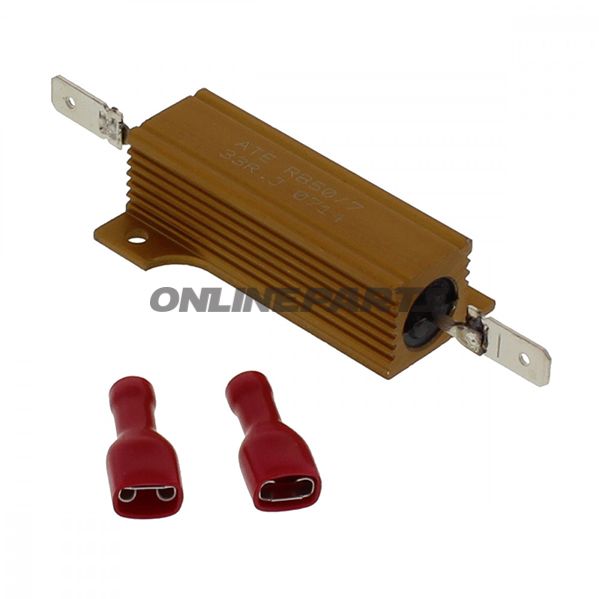

Motstånd 33 Ω, 50 W — effektmotstånd för bakljus och ljusstyrning

Produkt: Motstånd 33 Ω / 50 W från Kellermann. MPN: 705.65.67. GTIN: 4029265239532.

Detta effektmotstånd är avsett att användas i fordons belysningskretsar, främst som belastning för bakljus i system med separat ljusstyrning eller övervakning av ljusfunktion. Motståndet används där övergång från originallampor till LED- eller andra lågtegsbelastade ljuskällor ändrar blinkfrekvens eller signaligenkänning i kontrollampor och styrenheter. Genom parallellkoppling av ett effektmotstånd återställs den förväntade belastningen så att styrsystemet registrerar korrekt funktion och blinkfrekvensen förblir stabil.

Funktion och användning

• Skapar konstgjord belastning i lyktskretsen för att förhindra för snabb blinkfrekvens eller felindikering efter ombyggnad till LED.
• Specifikt användbart som belastning för bakljuset i system med separat belysningskontroll.
• I kombination med andra motstånd: i vissa styrdon (t.ex. micro 1000 DF och liknande med ljusstyrkontroll) krävs ett 33 Ω / 50 W-motstånd till bakljuset och dessutom ett ~7,5 Ω-motstånd till bromsljuset för korrekt funktion.

Material och konstruktion

• Effektmotstånd konstruerat för hög effektbelastning (50 W), tillverkat i robusta material med värmeavledningskärna och kapsling lämpad för hög temperaturdrift.
• Designad för att tåla termiska belastningar vid långvarig strömavgivning; för korrekt montering bör lämplig kylning/värmeavledning och mekanisk fixering ske på avstånd från känsliga komponenter.
• Goda elektriska anslutningar för att minimera övergångsmotstånd och säkerställa stabil funktion under vibration och belastning typisk för motorcykelmiljöer.

Tekniska egenskaper

• Nominalt motstånd: 33 Ω
• Max effekt: 50 W
• Typ: Effektmotstånd avsett för parallell montering i lyktskretsar
• Tillverkare: Kellermann (MPN 705.65.67, GTIN 4029265239532)

Kompatibilitet och installation

• Lämplig för motorcyklar och andra fordon där styrenhet eller blinkrelä kräver en viss belastning för korrekt detektion av lampa närvaro eller blinkfrekvens.
• Vid utbyte av originalblinker mot LED kan det vara nödvändigt att kombinera 33 Ω-motståndet med ett separat 7,5 Ω-motstånd till bromsljuset i system med separat ljusstyrning.
• Montering bör utföras av mekaniker eller fackkunnig person: se till korrekt elektrisk anslutning, robust mekanisk fäste och lämpligt avstånd till plastdelar och känsliga komponenter pga. värmeavgivning.

Säkerhet och underhåll

• Kontrollera alltid värmeavledning efter längre körning; minskar risken för kontakt med mjuka material och kablar.
• Kontrollera elektriska anslutningar för oxidation och säkerställ korrekt isolering.
• Byt ut motståndet vid tecken på överhettning, deformation eller sotmärken.

Produkten levereras av Kellermann (MPN 705.65.67) och identifieras entydigt med GTIN 4029265239532. Kontakta en auktoriserad mekaniker vid tveksamhet om krav på motståndsuppbyggnad i ditt specifika ljusstyrningssystem.
