LÄTT BAK

Bakljus för horisontell montering med skyltbelysning och flera ljuskällor

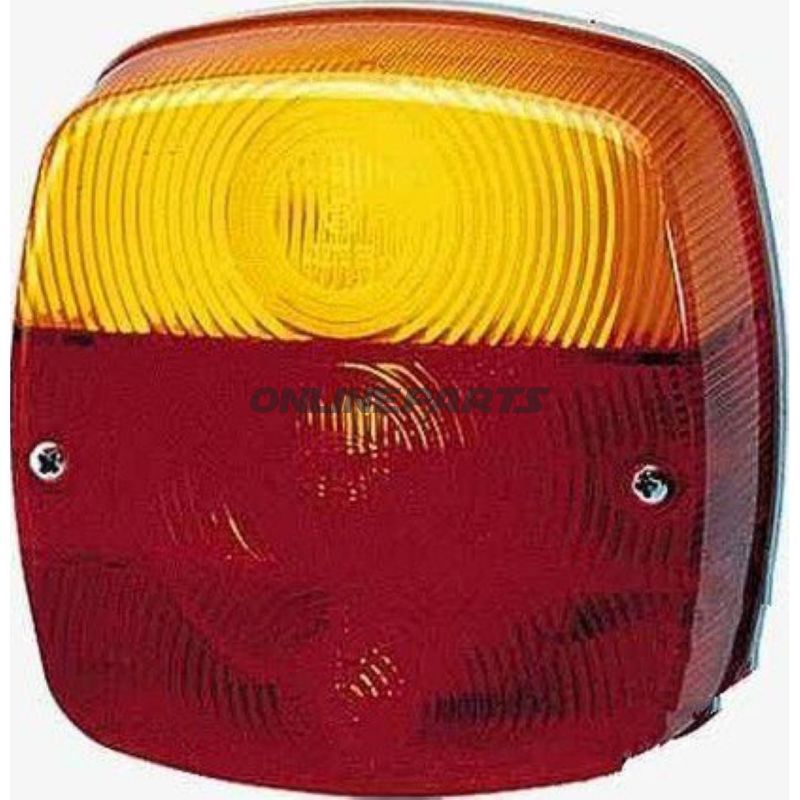

Produkt: Bakljus från Hella (MPN: 102.25.57, GTIN: 4082300172027). Detta kombinerade bakljus är utformat för horisontell montering och kan leverera positions-, broms-, blinkers- och skyltbelysning i en enhet.

Funktion och användning

• Bakljuset är utfört som en kombinationsenhet med fyra ljuskällor: rött för positions- och bromsljus, gult för blinkers, och vitt (kristallklart) för skyltbelysning.
• Enheten är avsedd för montering i horisontellt läge och kan monteras både på vänster och höger sida.
• Genom att byta ut skyltglaset mot den medföljande röda avskärmningsskivan kan ljuset även användas enbart som slut-/broms-/blinkersljus, om detta önskas utifrån installationens utformning.

Elektriska och optiska data

• Nominell driftspänning: 12 V.
• Antal funktioner: 4 (positions-/broms-/blinkers-/skylt).
• Passande lampor: 2 x P21W och 1 x R10W (konventionella glödlampor).
• Godkännanden: E1 43370 och E17 9401 (typgodkännanden markerade på enheten).

Material och mekanik

• Optik: Linskupan är tillverkad i PMMA (akryl), en transparent plasttyp med god ljustransmission och motståndskraft mot väder och UV. PMMA ger stabil ljusspridning utan snabb gulning vid normal användning.
• Montering: Ljuset levereras med en gummigenomföring och två hål för M6 monteringsskruvar, vilket gör installationen mekaniskt enkel och kompatibel med vanliga fästen och hållarlösningar.
• Dimensioner: 121 mm x 121 mm x 56 mm (B x H x D) — kompakt platt profil som passar olika bakpaneler och stötfångare.

Praktiska överväganden för montören

• Byte av lampor är nödvändigt, då enheten är dimensionerad för konventionella glödlampor; kontrollera polaritet och hållarplacering vid återmontering.
• Tätningsytor och genomföring bör efterdras och inspekteras för att undvika inträngning av fukt. PMMA-linsen är motståndskraftig, men mekaniska skador från överdragning kan orsaka sprickor.
• Vid användning som ren positions-/broms-/blinkerslampa använd den medföljande röda avskärmningsskivan enligt tillverkarens anvisning.

Kompatibilitet och användningsområden

• Lämplig för eftermontering på motorcyklar, scootrar och lätta fordon där horisontell montering är möjlig och där kombinationsljus krävs.
• Kan användas på både vänster och höger sida, vilket förenklar lagerhantering och reservdelsval.

Märke och identifikation

Detta är ett originalbakljus från Hella, modellnummer 102.25.57, identifierat med GTIN 4082300172027. De nämnda godkännandenummerna och tekniska specifikationerna bör kontrolleras vid registrering eller besiktning om lokal lagstiftning kräver dokumentation.

Samlad bedömning

Ett robust kombinationsbakljus med PMMA-lins och standardlampor för 12 V-system, med möjlighet att konvertera mellan skyltbelysning och full kombinationsfunktion via den medföljande röda avskärmningsskivan. Passar till applikationer där enkel montering och utbytbara ljuskällor föredras.
