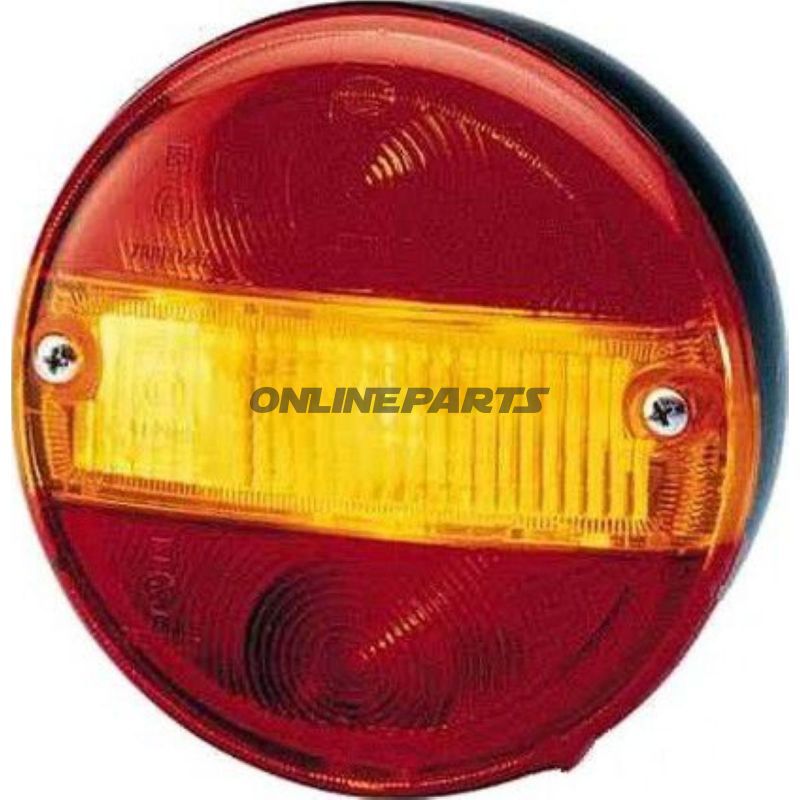

Bakljus för horisontell montering – Hella bak-/stop-/blinkers

Kort om produkten: Detta bakljus från Hella (MPN: 102.22.92, GTIN: 4082300051339) är en kombinerad bak-/bromsljus- och blinkersfunktion utformad för horisontell montering på vänster eller höger sida. Enheten levererar tre separata funktioner (bakljus/bromsljus och blinkers) och är E‑typ kontrollerad (E12 7146).

Funktion

• Bakljus / bromsljus (röd): Samma linsfärg används för konstant bakljus och förstärkt signal vid inbromsning.
• Blinkers (gul): Separat gul blinkfunktion för riktningsangivelse.
• Monteringsmöjligheter: Konstruerad för horisontell montering och kan monteras på både vänster och höger sida beroende på fordonets uppbyggnad.

Material och konstruktion

Huset är tillverkat av svart plast, valt för sin kombination av låg vikt och korrosionsbeständighet. Linserna är färgade röd respektive gul för de respektive ljusfunktionerna. Produkten levereras utan lampor och utan inbyggd vibrationsdämpning, vilket innebär att lämpligt lampval och eventuell extra dämpning bör bedömas utifrån det specifika fordonets driftsförhållanden.

Elektriska och tekniska data

• Nominell spänning: 12 / 24 V – kompatibel med både 12 V och 24 V system.
• Diameter: 140 mm.
• Antal funktioner: 3 (bakljus/broms/blink).
• Godkännande: E‑typ kontrollerad, angiven som E12 7146.
• Lämpliga lampor: 2 × P21W och 1 × R5W (lampor medföljer ej).

Montering och kompatibilitet

Enheten monteras horisontellt med två M6 fästskruvar, och levereras med gummiinsats och lamphållare. Eftersom huset saknar inbyggd vibrationsdämpning bör monteringsytor och fästmetod bedömas för att minimera vibrationer på fordon med kraftig motor- eller vägbanebaserad vibration. Produktens dimension (140 mm i diameter) och elektriska anslutningskrav gör den lämplig för en rad lätta fordon och specialbyggda bakljuskonstruktioner; kontrollera alltid fysiska mått och lampkonfiguration mot fordonets specifikationer före montering.

Praktiska anmärkningar till användaren

• Levereras utan lampor—använd de rekommenderade lamp typerna (2×P21W, 1×R5W) för korrekt funktion och ljusbild.
• Ingen vibrationsdämpning är inbyggd; överväg användning av gummimellanlägg eller andra dämpande åtgärder vid montering på ramar med höga vibrationer.
• Kontrollera polanslutningar och säkringsstorlekar vid installation i 12 V respektive 24 V system för att säkerställa korrekt ljusstyrka och hållbarhet.

Identifiering: Produkten är tillverkad av Hella, MPN 102.22.92, GTIN 4082300051339, och är E‑typ kontrollerad (E12 7146), vilket gör det möjligt att verifiera överensstämmelse med gällande godkännandekrav vid teknisk kontroll.
