Laser Spur/Sturz Tool

Laser SPUR/STURZ verktyg för kontroll av tå- och camber-geometri

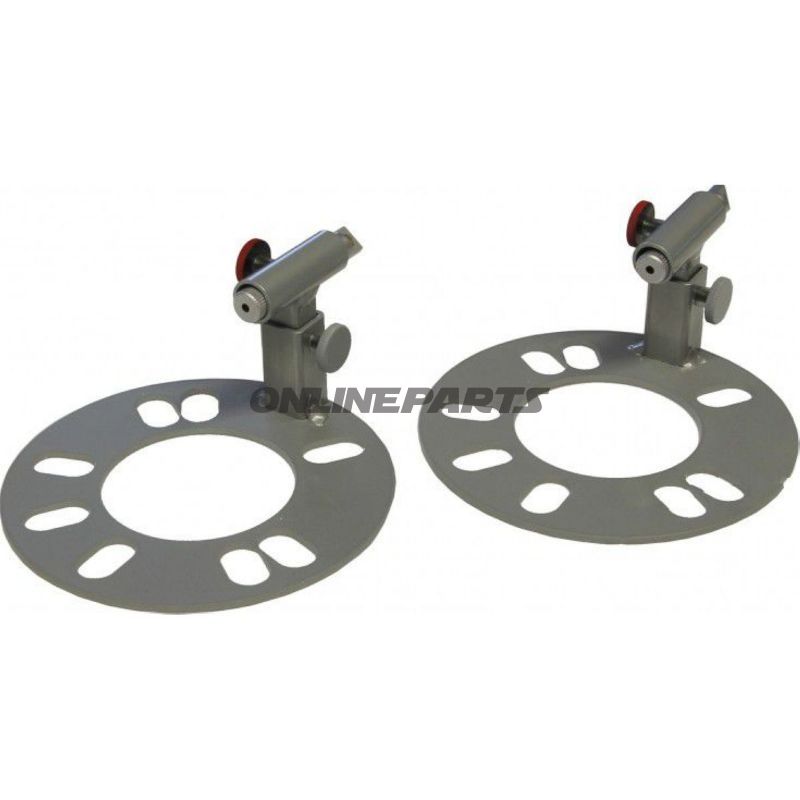

Produkt: Laser SPUR/STURZ verktyg från SSW Schmack (MPN: 617.00.64, GTIN: 4260041797079). Detta verktyg används för att fastställa och återställa hjulens toe (tå) och camber (vinkel) före och efter reparationer utan omedelbart behov av full hjulspårning/axel-mätning.

Funktion

• Verktyget projicerar en laserpunkt som kan användas som referenspunkt på en vägg eller golv med hjälp av tejp eller en markerad fixpunkt.
• Stödstängerna monteras direkt på hjulbultarna så laserpunkten följer hjulmontage.
• Innan reparationen avläses och märks laserpunktens position som fasta referenspunkter. Efter utbyte av komponenter justeras laserpunkten tillbaka till dessa referenspunkter för att återskapa de ursprungliga geometri-värden.
• Användning vid arbete på stötdämpare, bärande leder, styr- och kontrollarmar, dragstänger m.fl., där bevarande eller återställning av hjulgeometri är viktigt.

Materialer och konstruktion

• Stödstängerna är konstruerade för att passa både 4- och 5-hålsmönster och är tillverkade av metall för stabil fastsättning på hjulbultarna.
• Fästelement och anslutningar är utformade för att säkerställa minimal utlubning mellan hjulbult och platta, så att laserens position inte ändras onödigt under arbetet.
• Laserenheten använder ett enkelt punktprojekteringssystem som är lätt att avläsa och snabbt att fästa/montera. Det följer inga komplexa elektroniska kalibreringar—systemet är beroende av mekanisk stabilitet och visuella fixpunkter.

Praktisk användning och arbetsflöde

• Montera stödplattorna på hjulbultarna och aktivera laserpunktet.
• Markera laserens position som fasta punkter på vägg eller golv (t.ex. med tejp eller permanent markering beroende på verkstadsrutiner).
• Genomför reparation eller byte av delar.
• Justera hjulmontaget igen så att laserpunkten matchar de tidigare markerade fasta punkterna—så återställs den tidigare toe- och camber-geometrin utan omedelbar axel-mätning.

Fördelar ur ett teknikers perspektiv

• Möjliggör snabb referensavläsning och återgivning av tidigare geometri för ett hjul efter demontering.
• Minskar behovet av löpande djupgående axelmätningar vid enkla byten när korrekta referenspunkter används.
• Hållbar mekanisk kontakt via hjulbultarna ger en pålitlig upprepad position av laserpunkten.

Kompatibilitet och begränsningar

• Passar till hjul med 4- och 5-håls bultmönster. Kontrollera bultstorlek och såg längd före montering för att undvika interferens med hjulkomponenter eller navskydd.
• Systemet återger endast de mättade referenspositionerna; korrekta resultat beror på exakt markering och stabil montering. Vid mer komplicerade skador på ram, styrhus eller axlar rekommenderas full geometr-/axel-mätning enligt verkstadsnorm.

Identifikation

Detta verktyg levereras av SSW Schmack och kan identifieras med tillverkaren artikelnummer MPN 617.00.64 och GTIN 4260041797079.

Obs: Beskrivningen fokuserar på teknisk funktion och egenskaper. Se till att följa verkstättets säkerhetsprocedurer vid användning av laserutrustning och vid arbete med hjulmontering.
