Stanstång 5 mm, utsprång 30 mm

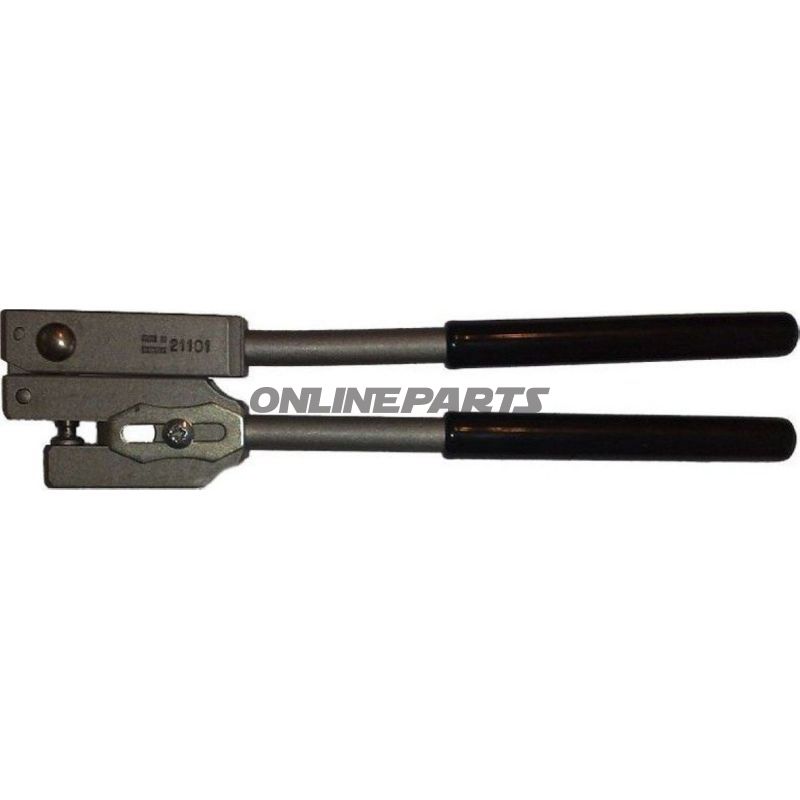

Låssax (hålsågande‑tång) 5 mm, utfall 30 mm – för precisionsstansning i plåt

Produktöversikt: Denna låssax, modellnummer MPN 606.18.03 (GTIN 4250154643325), är utformad för manuell stansning av runda hål med diameter 5 mm i tunna metallplåtar och andra plåtmaterial. Den kallas också "Lochzange Junior Professional" i tyskt nomenklatur och är lämplig för verkstäder, specialinstallationer och underhållsarbete där precis, lokalt hålstensning behövs.

• Funktion: Tången stämplar runda hål med diameter 5 mm med kort, manuell handkraft. Utflyttningen (utsläppet) är 30 mm, vilket ger plats att arbeta nära kanter eller komponenter utan att tångens huvud står i vägen.
• Användningsområde: Lämplig för plåtmetall upp till ca 1,5 mm tjocklek vid 5 mm håldiameter. Kan användas på stålgjuter, aluminiumplåtar och andra mjukare plåtmaterial inom angiven tjocklek.

Material och konstruktion: Tången är konstruerad med robusta stämpel- och matrisdelkomponenter dimensionerade för upprepad manuell användning. Handtagen är belagda med halksäkert material för säkert grepp under arbete, och tången har en inbyggd anslagsvinkel som hjälper till med exakt placering av stämpeln i förhållande till arbetsstycket. Total dimension (LxBxH) är 260 x 56 x 29 mm, och vikten är cirka 882 g.

Tekniska detaljer:

• Stämpeldiameter: 5,00 mm (standard levererad)
• Maximal plåttjocklek vid 5 mm hål: cirka 1,5 mm
• Utdragning/fremsprepp: 30 mm
• Dimensioner: 260 x 56 x 29 mm
• Vikt: ca. 882 g

Tillbehör och reservdelar: Det finns lösa stämpel-/matrisset i storlekar från 2 mm till 5 mm i steg om 0,1 mm (1/10 mm) tillgängliga separat. Dessa gör det möjligt att anpassa tysens hålösning till andra precisa diametrar utan att ändra arbetsmetod eller verktygsställning.

Fördelar med designen (yrkespunkter):

• Skidfria handtag ökar kontrollen och minskar handtrötthet vid upprepade nålningar.
• 30 mm utsprång gör det möjligt att stansa nära kanter eller komponenter, vilket ökar användbarheten i trånga monteringsförhållanden.
• Precis stämpeldiameter och möjligheten till finfördelade mattor (0,1 mm steg) säkerställer konsekventa hålmått, relevanta vid montering av beslag, kabeldragning och precisionsarbete.

Kompatibilitet och användningskommentarer: Använd endast tången till material och tjocklekar inom angivna gränser (upp till ca 1,5 mm vid 5 mm hål). Vid tjockare material eller hårdare legeringar kan okontrollerad deformation eller ökat slitage på stämpel/matris uppstå. Se till korrekt centering och fastsättning av arbetsstycket för att undvika snedstansning. Byt stämpel/matris vid tecken på slitage för att bevara hålets kvalitet.

Identifikation: Produktens MPN är 606.18.03 och GTIN 4250154643325. Märke är inte angivet i leveransen, men modellbeteckningen (Lochzange Junior Professional) används ofta i teknisk dokumentation.

Praktiska tips för mekaniker:

• Markera hålplacering och testa på en provplåt före slutlig stansning.
• Håll tången vinkelrätt mot arbetsstycket för att säkerställa raka hål.
• Vid upprepade serier kan smörjning av stämpel/matris och inspektion av skärytor förlänga verktygets livslängd.

Kontakta leverantören eller se teknisk dokumentation för information om köp av extra stämplar/matriser eller eventuella reservdelsnummer.
